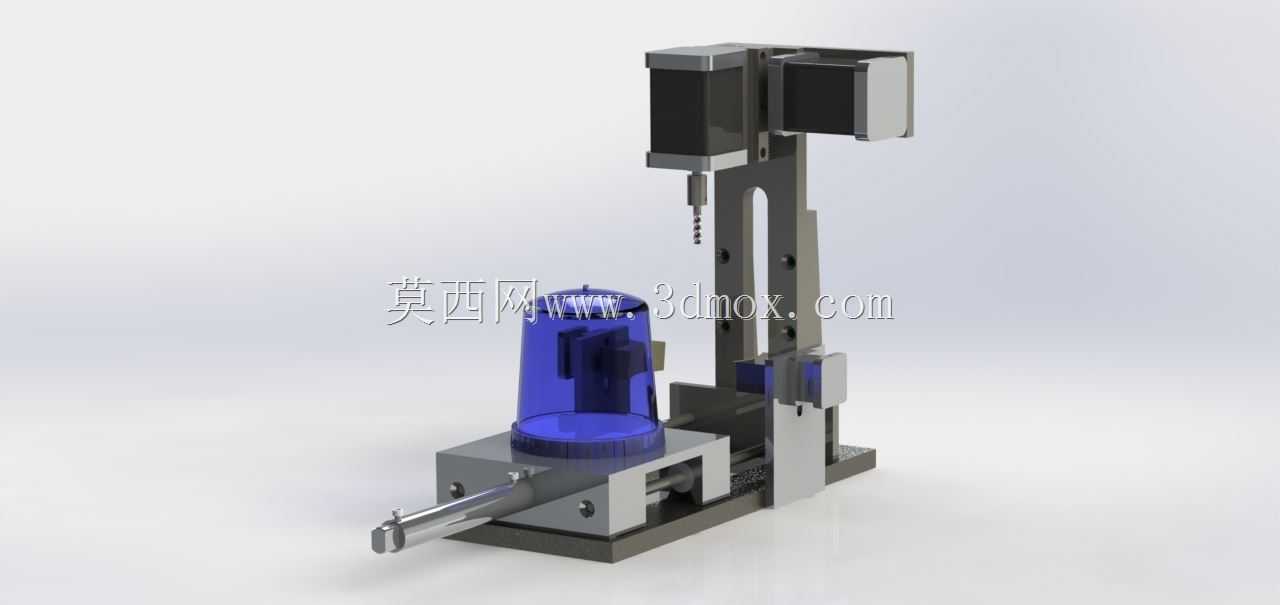

这套转轮切割夹具主要面向小尺寸回转类零件的端面切割、侧边钻削工序设计,常见应用场景涵盖小型塑料件、薄壁金属回转件的二次加工工位,适配手动进给或小行程自动化进给的单机加工场景,可直接安装在标准工作台面,无需额外改造原有设备的安装基座。从结构布局来看,夹具采用立式钻削单元搭配水平滑台进给的组合形式,左侧蓝色定位座为工件装夹工位,专门适配带法兰边的回转类转轮类工件,定位座内圈做了与工件外轮廓匹配的仿形槽,装夹时无需额外找正,工件放入后依靠侧边的快速压块即可完成锁紧,重复装夹定位精度可控制在0.05mm以内,能满足小批量零件加工的一致性要求。立式加工单元集成了主轴进给导轨与驱动部件,主轴下端可适配不同直径的钻削、切割刀具,

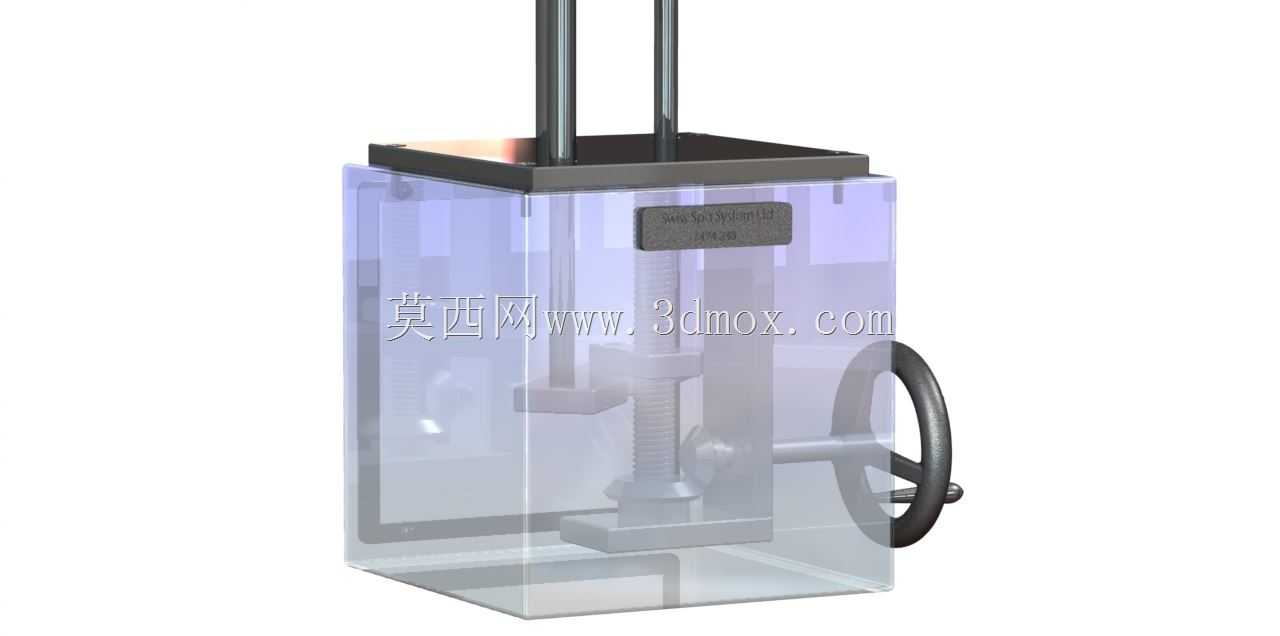

导轨行程预留了30mm的安全进给余量,可覆盖常规转轮类零件的切割深度、钻孔深度需求,不会出现行程不足撞机的问题。水平滑台部分采用手轮驱动的丝杆传动结构,滑台行程为50mm,可带动工件工位实现水平方向的进给调整,方便对工件不同径向位置进行加工,滑台侧边设置了锁紧旋钮,调整到位后可直接锁死滑台位置,避免加工过程中出现窜动影响加工精度。整套夹具的安装底座采用整块钢板铣削成型,底座上预留了4个M8的安装沉孔,孔位间距符合标准小型工装的安装尺寸,可直接固定在T型槽工作台或者专用木质工作台面上,整体外形尺寸控制在长220mm、宽150mm、高380mm范围内,占用工作台面空间小,适合在紧凑型加工工位布置。
设计过程中特意将驱动电机与加工主轴做了后置布局,避免加工产生的切屑、冷却液飞溅到电机接线部位,降低设备故障概率,同时所有运动副位置都预留了润滑注油孔,日常维护时无需拆解结构即可完成润滑保养。夹具的压块部件做了可更换设计,针对不同外径的转轮类工件,只需更换对应仿形尺寸的压块和定位座内衬,即可快速切换加工型号,无需重新调整整套夹具的同轴度,换型时间可控制在10分钟以内,适配多品种小批量的加工生产需求。在刚性设计上,立式支撑臂采用加厚钢板折弯后焊接成型,支撑臂与底座之间增加了三角加强筋,加工过程中主轴的切削振动可通过加强筋传递到底座,不会出现支撑臂晃动导致的加工面粗糙度差、刀具崩断的问题,经实际工况验证,适配直径1-6mm的刀具加工时,整体结构刚性完全满足切削参数要求。
