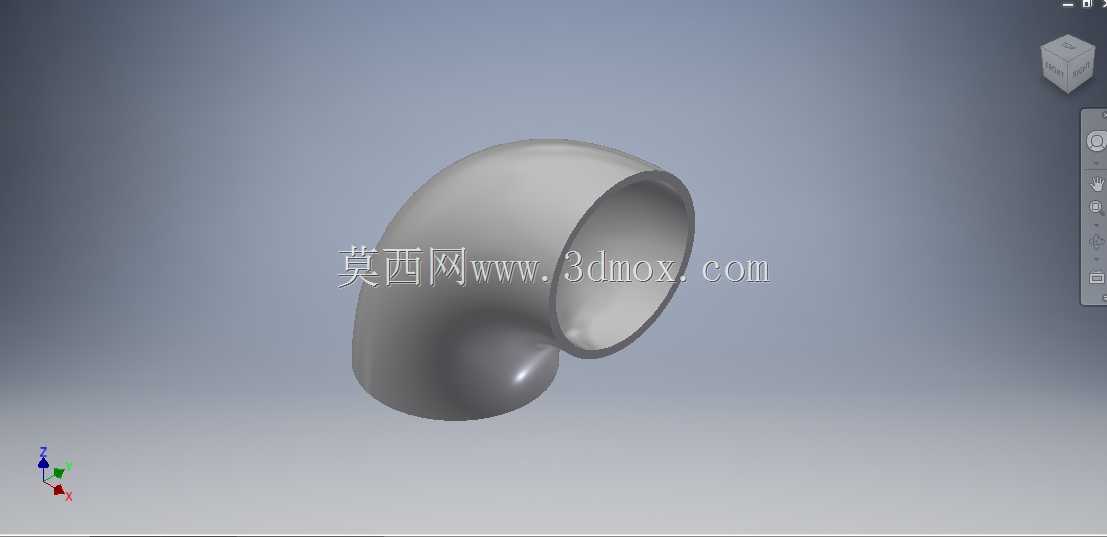

卫生级1英寸90度流体输送弯头结构

　　在食品加工、生物医药、洁净流体输送的管路布设场景中，管路转向位置的管件选型直接影响整套管路系统的洁净度与流体输送效率，这款1英寸规格的90度弯头，正是针对洁净流体管路的转向需求完成的结构设计。从实际安装场景来看，这类弯头多用于洁净车间内的物料输送管路，比如乳制品生产线的鲜奶输送段、制药车间的纯化水回路、饮品加工的糖浆输送管路，这类场景对管件的内壁光滑度、转角过渡流畅度有极高要求，不能出现物料残留的死角，避免滋生微生物影响产品品质。设计过程中首先确定了转角的曲率半径，不同于普通工业冲压弯头的短半径设计，卫生级弯头采用了大曲率的平滑过渡结构，内壁全程做圆弧顺滑处理，不存在直角折角或者台阶结构，流体经过转角时不会形成紊流区，

　　也不会在转角位置滞留物料，日常CIP清洗时，清洗液可以顺着圆弧内壁完整冲刷所有接触面，不需要额外拆解管件就能完成洁净作业。从安装边界来看，这款弯头的两端接口匹配1英寸标准卫生级管路的连接尺寸，接口端面的平整度控制在适配快装卡箍或者焊接连接的公差范围内，安装时不需要额外调整管路的同轴度，两端接口的中心距经过精准核算，在管路排布时可以直接按照90度转向的空间尺寸预留安装位，不会出现对接错位的问题。弯头的外壁采用均匀壁厚设计，在满足管路承压要求的前提下，尽可能控制了管件自身的重量，同时外壁的圆弧过渡也避免了安装过程中出现磕碰积尘的棱角，洁净车间日常清洁时可以很方便地擦拭外壁所有区域。不同于普通工业弯头的焊接拼缝结构，

　　这款弯头的整体成型结构消除了内壁的拼接缝隙，不存在焊缝位置的粗糙面或者凹凸缺陷，从根源上避免了物料残留的可能。在实际管路布局中，这类90度弯头多用于管路的水平转垂直、或者水平段的直角转向位置，搭配同规格的直管、三通、阀门等配件，可以快速搭建出符合洁净要求的流体输送回路，设计时也充分考虑了管路的热胀冷缩余量，弯头的圆弧结构可以在一定程度上吸收管路的微量形变，避免管路长期运行后出现接口渗漏的问题。对于结构设计从业者来说，这类卫生级管件的建模核心在于转角曲面的顺滑度控制，需要保证内壁曲面的G2连续，不能出现曲面褶皱或者曲率突变，否则不仅会影响流体输送状态，还会给后续的加工制造带来难度，实际建模时需要先确定两端接口的中心轴线位置，再根据曲率半径绘制中心引导线，通过扫掠命令生成基础曲面后，再对内外壁的壁厚做均匀偏移，最后对两端的接口端面做精准的尺寸校准，保证和标准管路配件的适配性。
