芯片压制成块专用压片设备结构设计

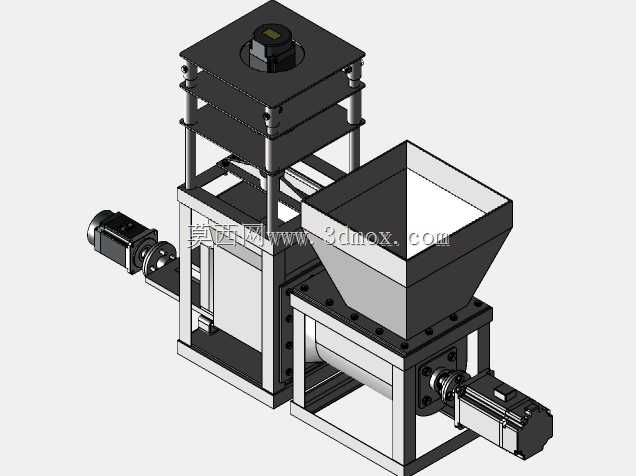

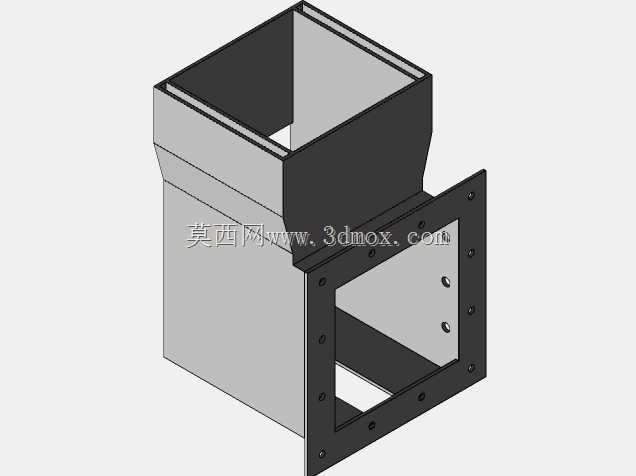

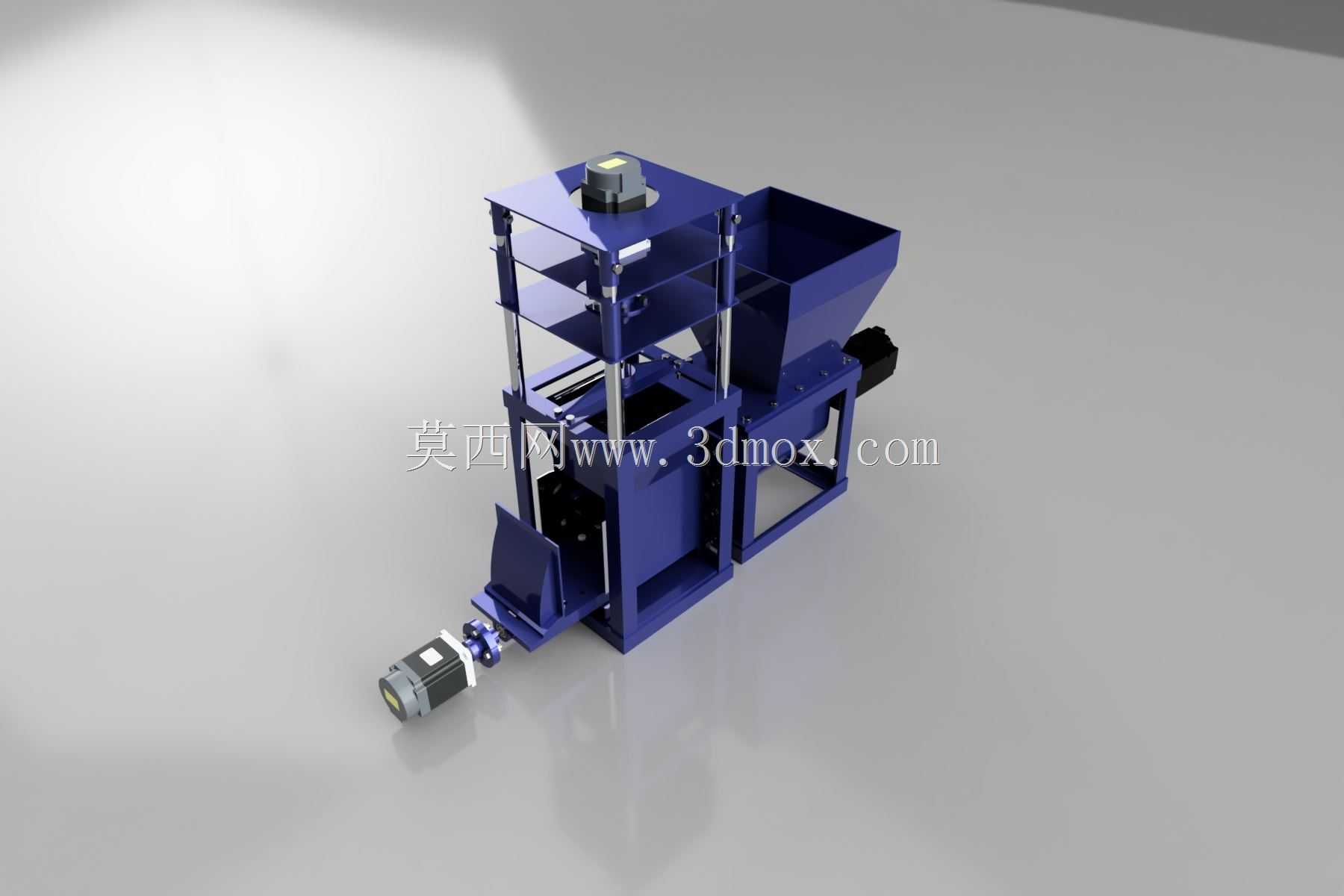

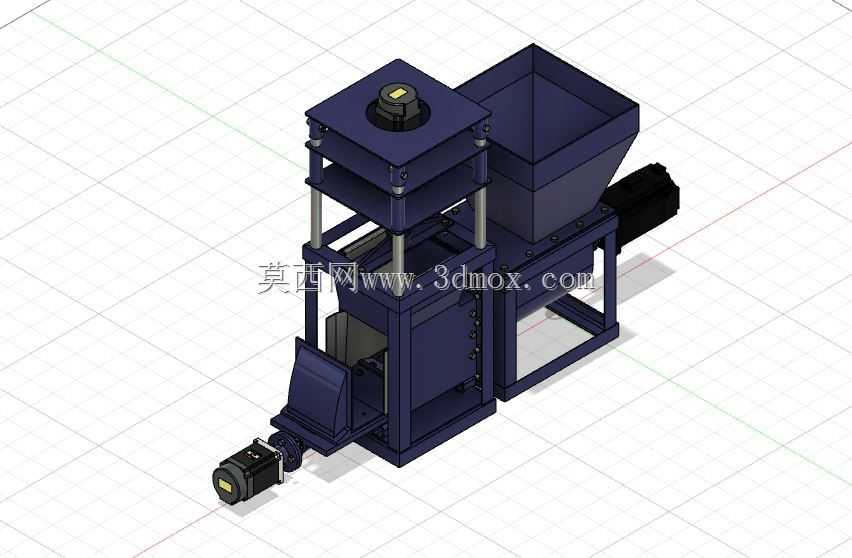

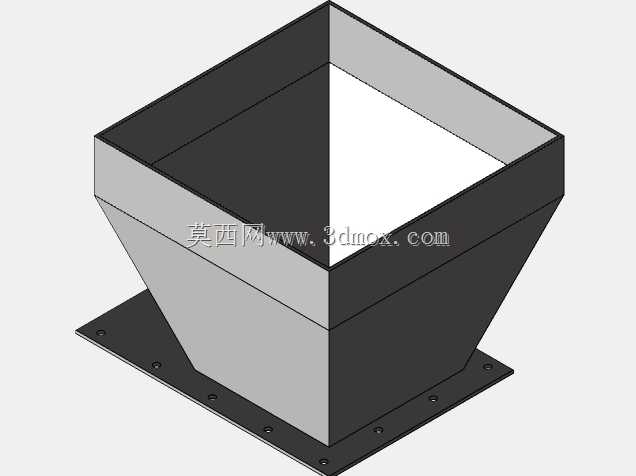

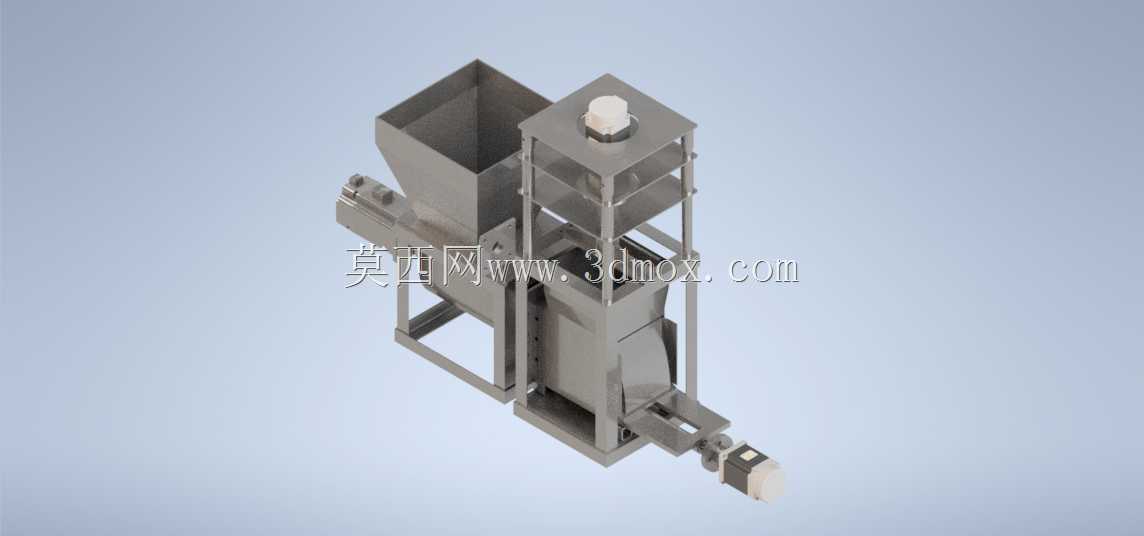

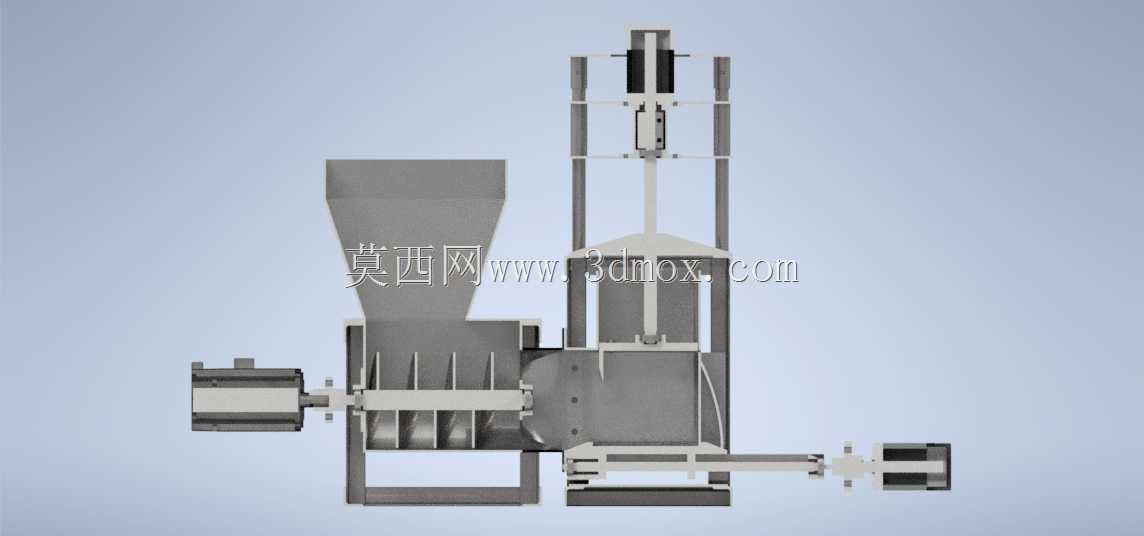

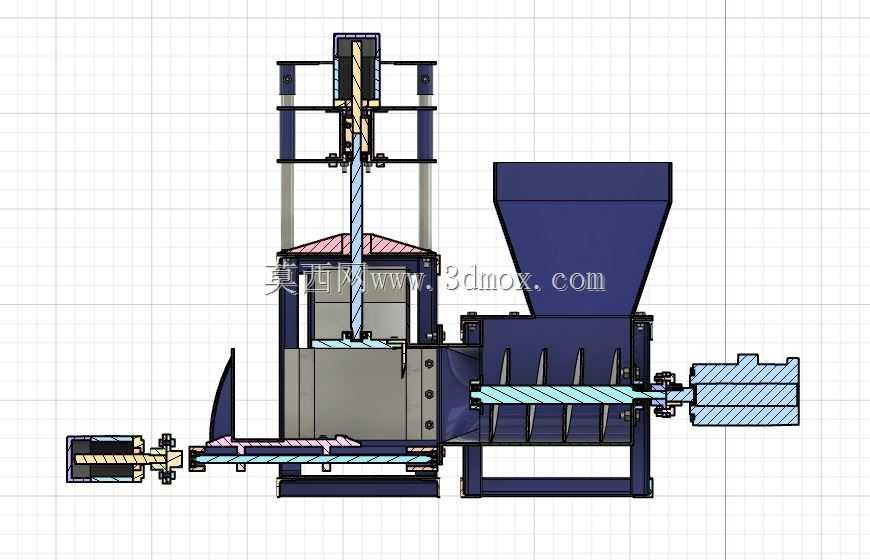

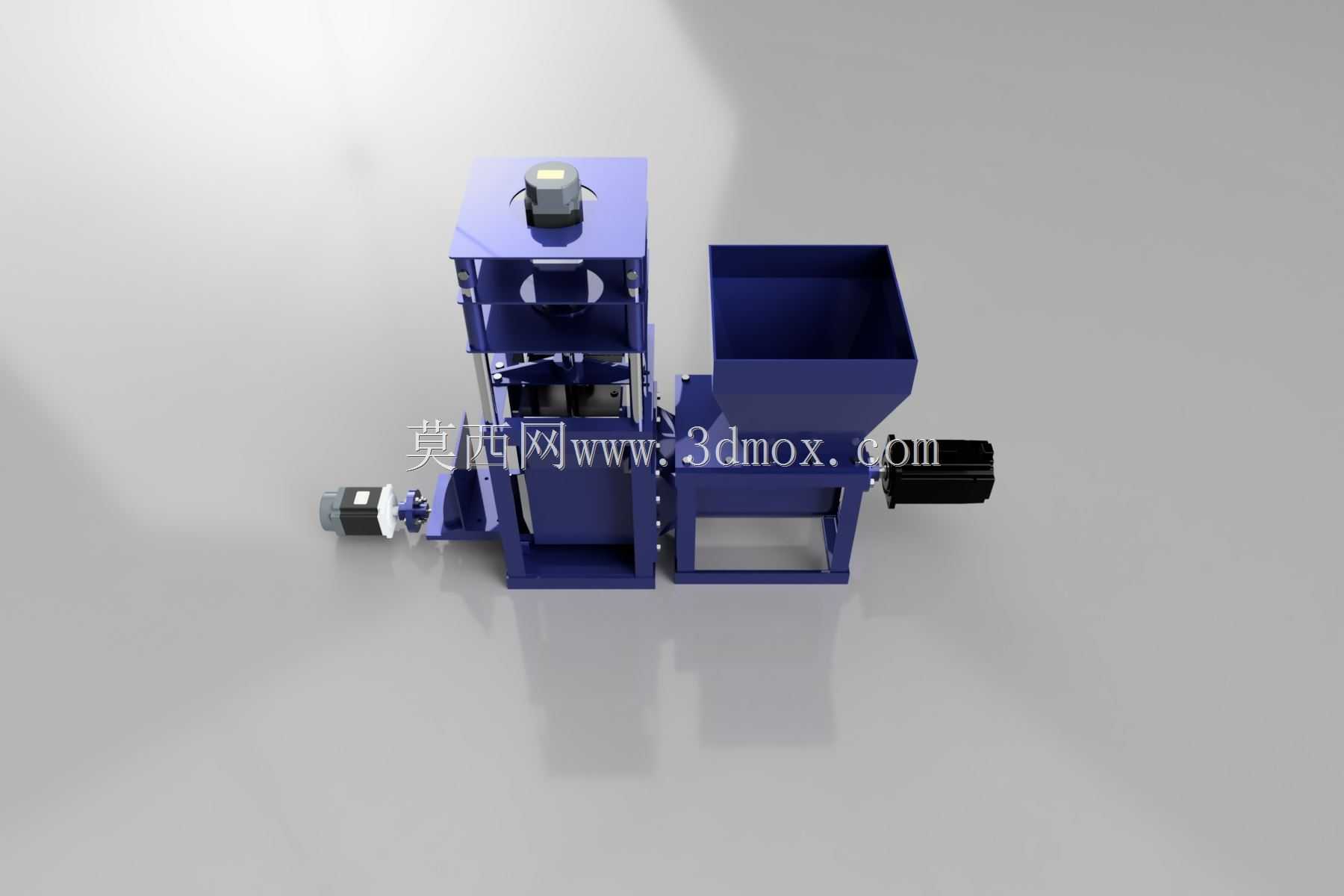

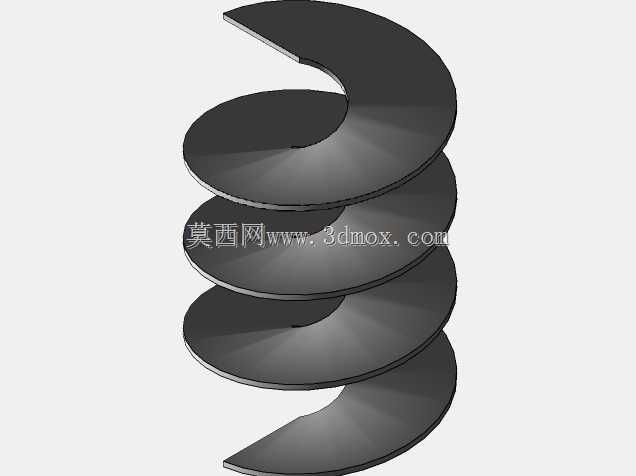

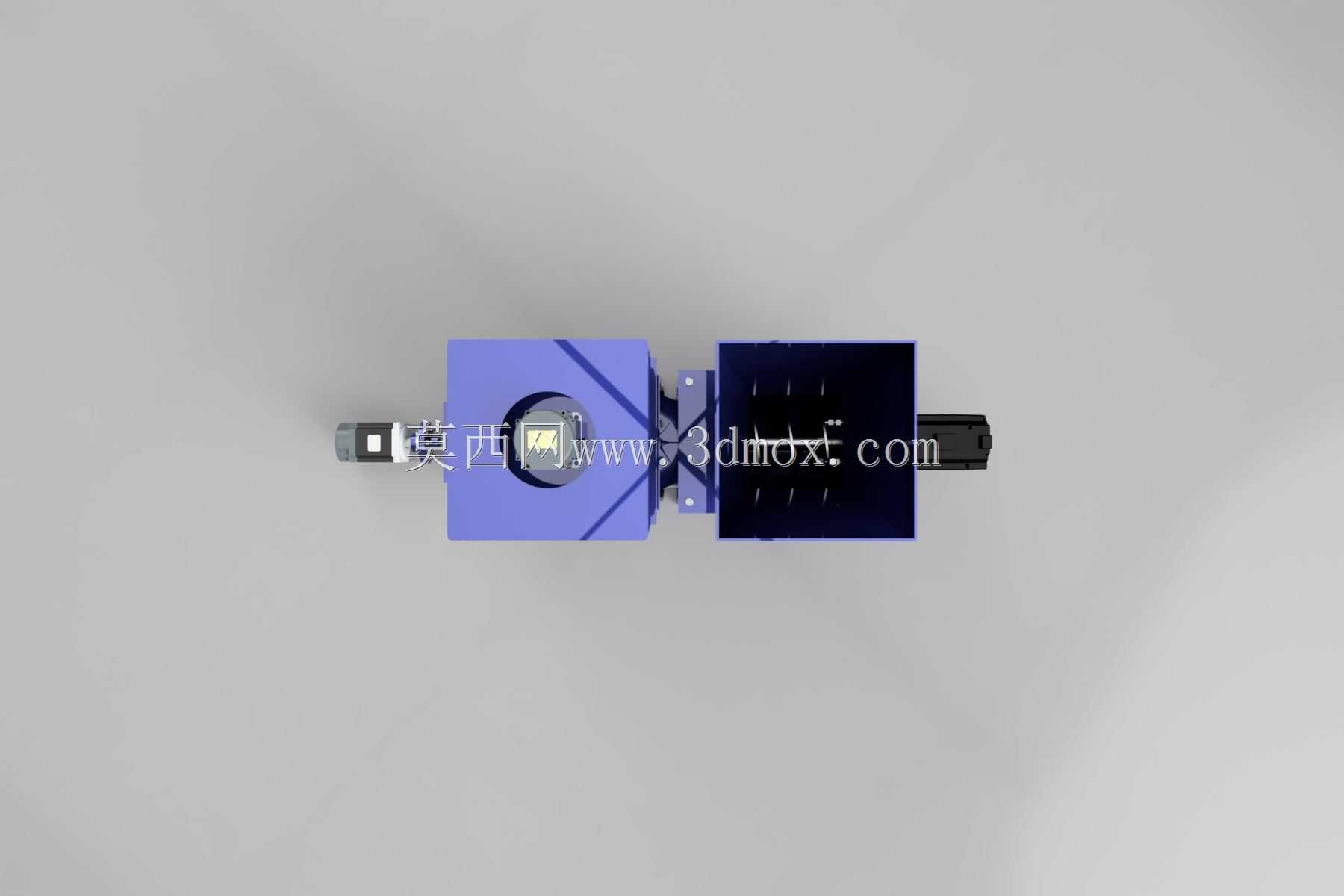

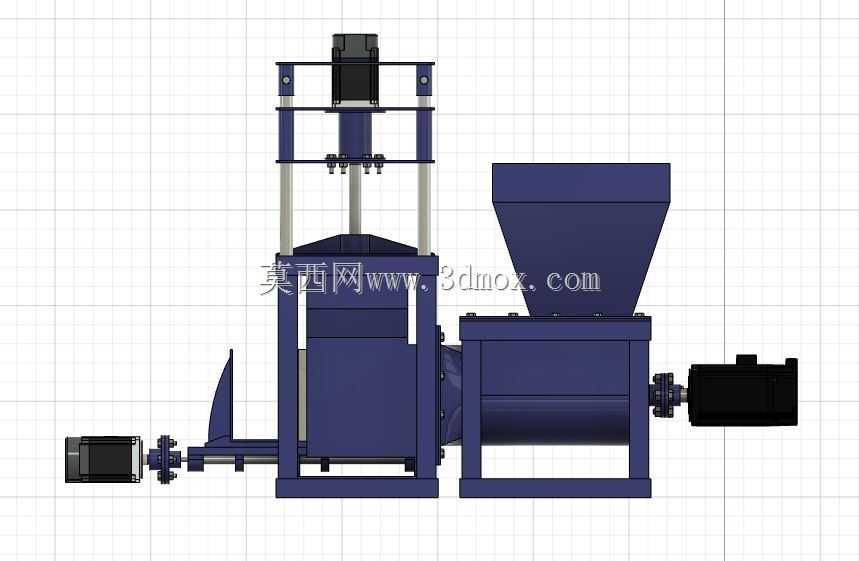

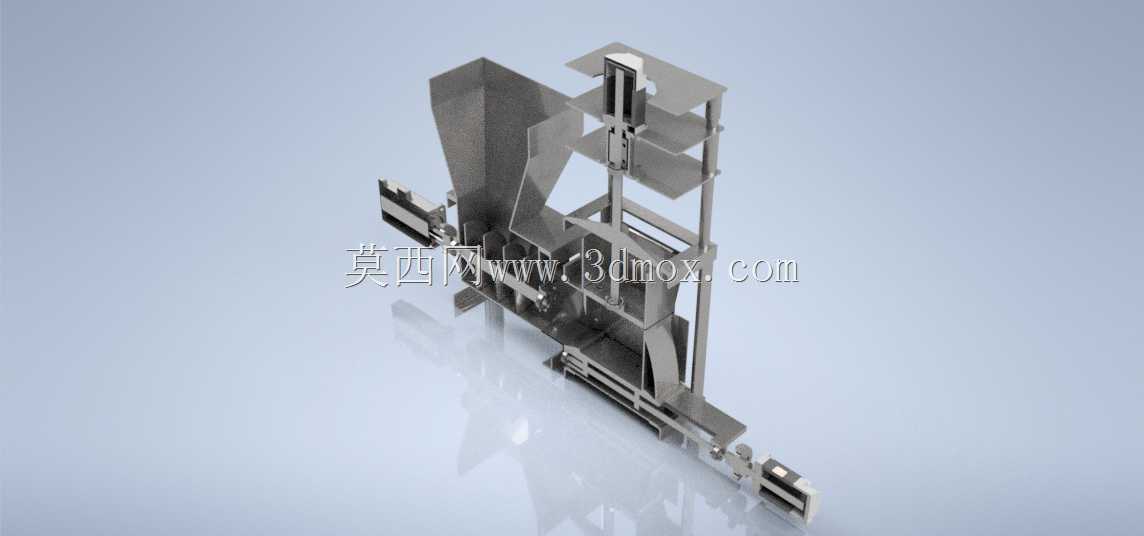

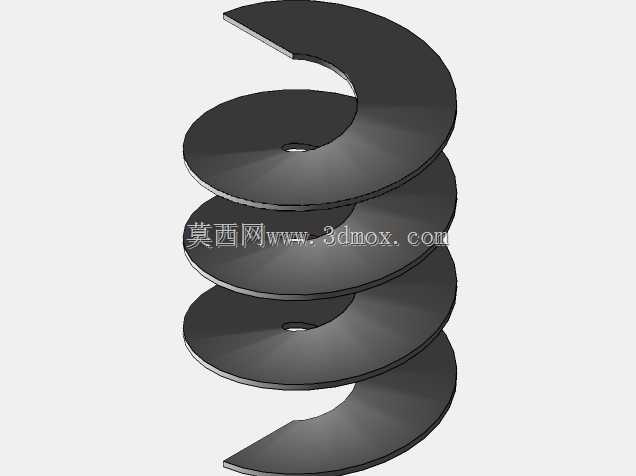

　　这款压片设备主要面向电子废料回收、芯片预处理加工场景设计，核心功能是将零散芯片物料压制成规整块段，解决零散芯片存储、转运过程中易散落、占容大的问题，适配中小型电子物料处理车间的工位布局需求。设备整体采用立式集成布局，将压制工位、进料机构、动力单元整合在同一机架上，减少设备整体占地面积，安装时仅需平整硬化地面即可完成固定，无需额外浇筑复杂地基，适配车间灵活调整工位的需求。进料端采用斜置敞口料斗设计，料斗内壁做顺滑过渡处理，避免芯片卡料堵料，料斗下方连接水平输送绞龙，可将落入料斗的芯片匀速推送至压制模腔位置，输送速度可根据实际压制效率匹配调整，避免进料过多导致模腔溢料、进料不足导致压块密度不达标的问题。压制单元采用四柱导向结构，

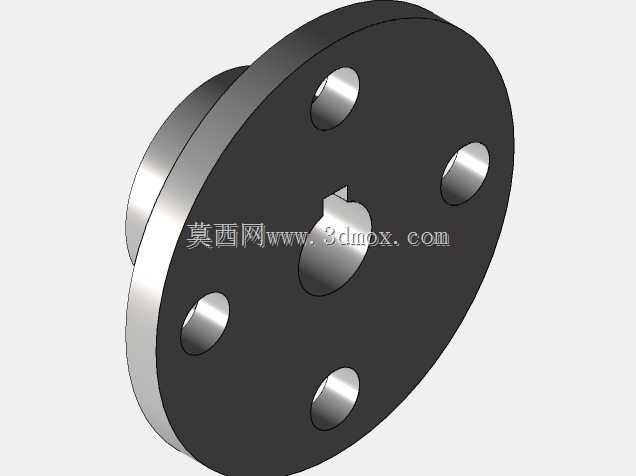

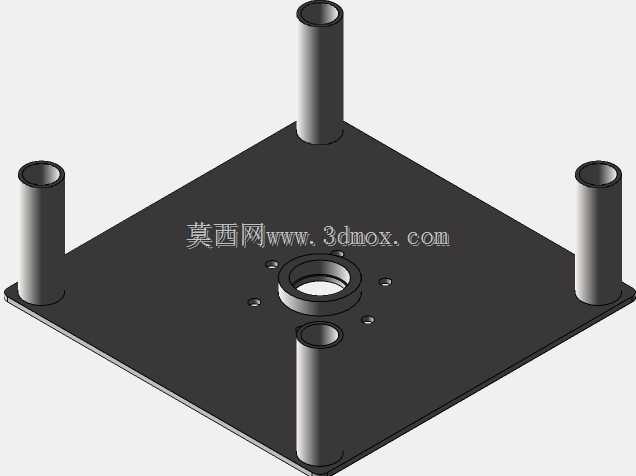

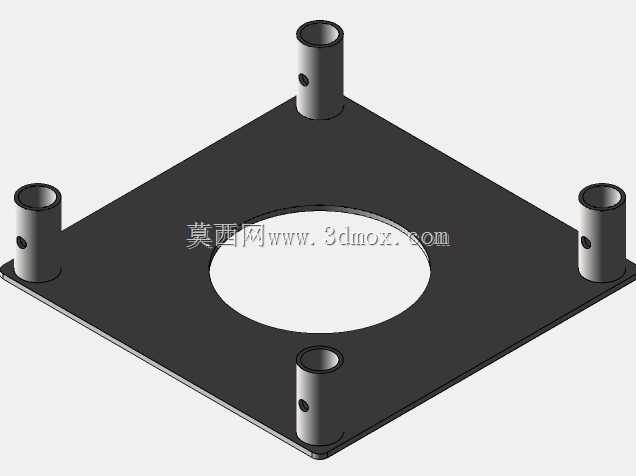

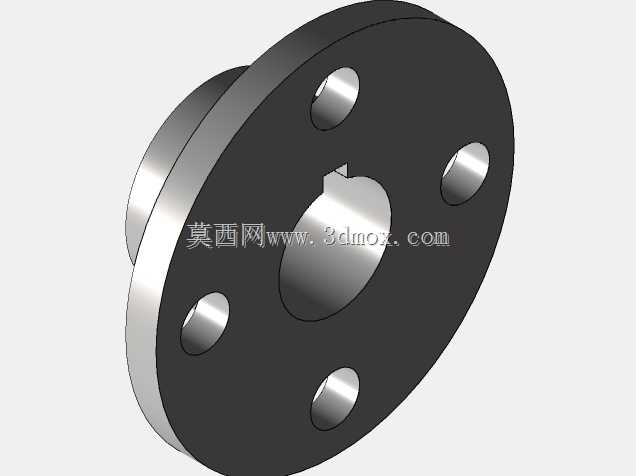

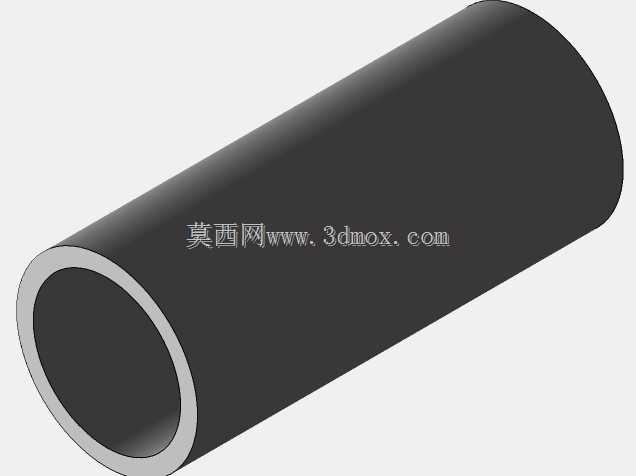

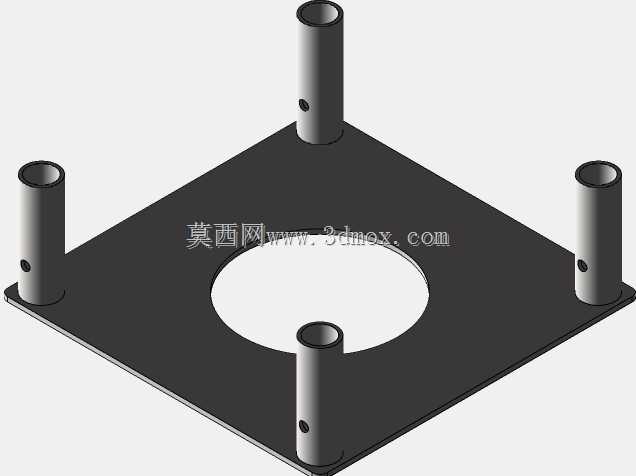

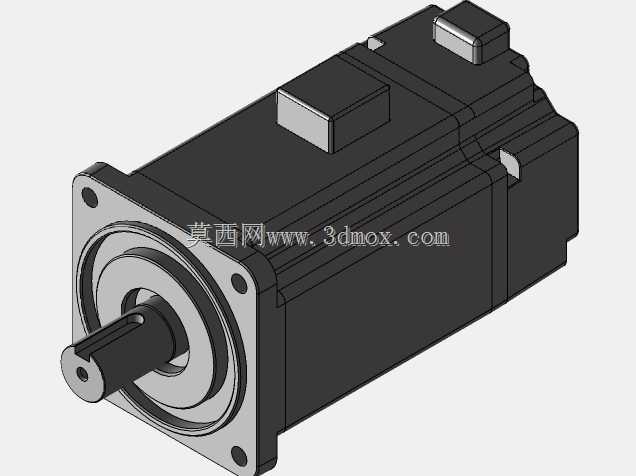

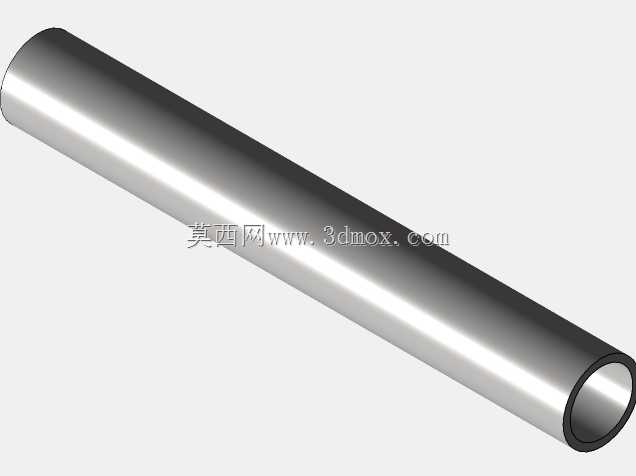

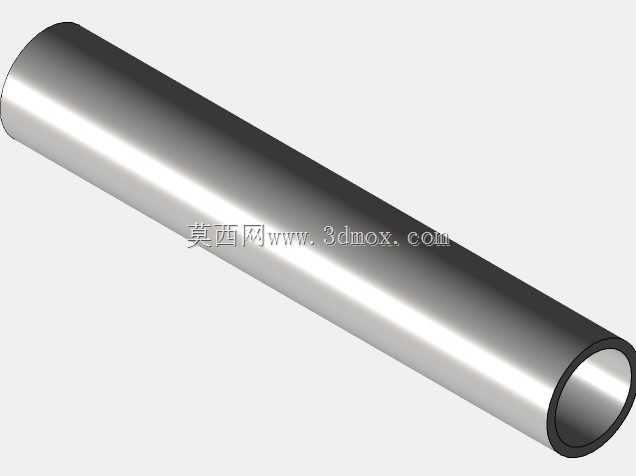

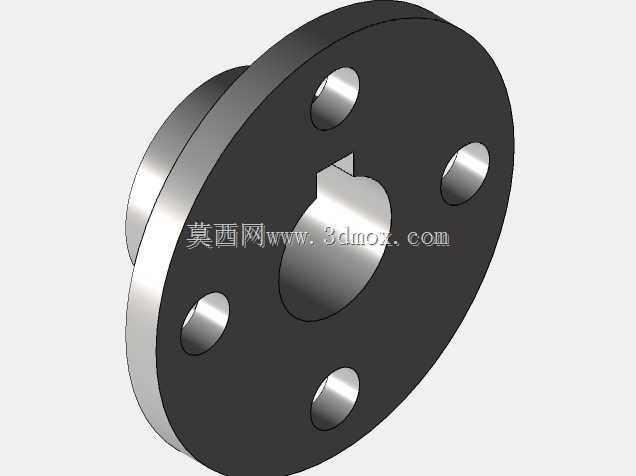

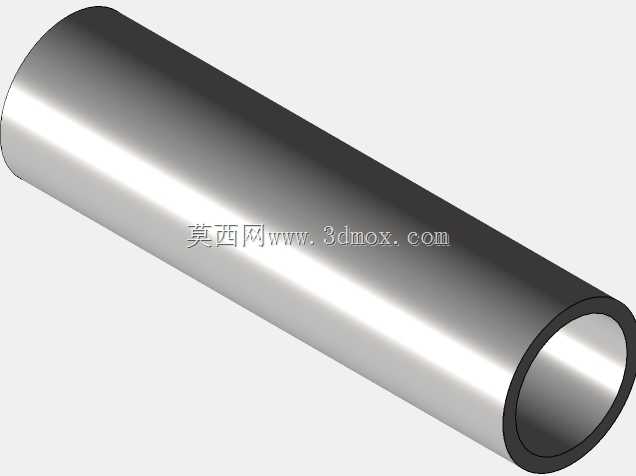

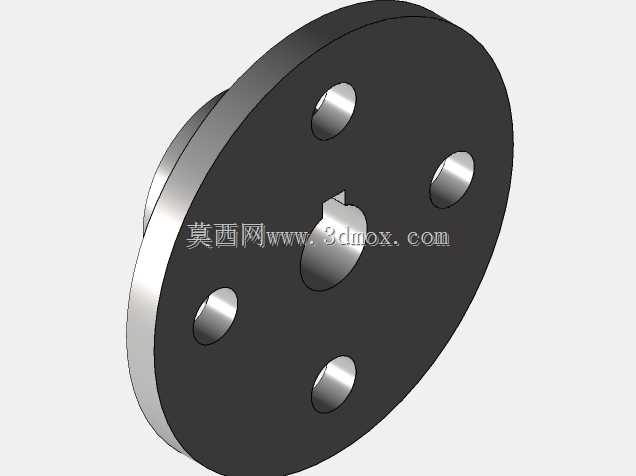

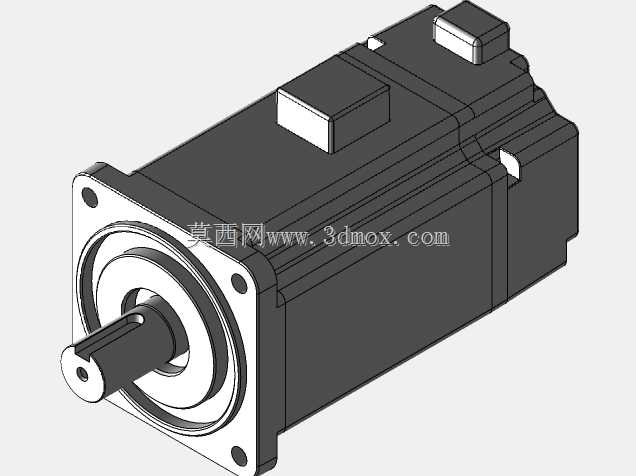

　　四根镀铬导向柱沿模腔四角垂直布置，上下压合过程中导向套沿导向柱滑动，保证压合面平行度偏差控制在合理范围内，避免压块出现厚薄不均、边角缺损的情况；压合动力由顶部驱动单元提供，配合模腔的尺寸限位，可将松散芯片压制成密度均匀的规整块段，压制成型后的块段由模腔侧方的出料机构推出，直接落入下方接料容器，无需人工手动掏取物料，减少操作人员与压制工位的接触频次，降低作业安全风险。设备侧方布置独立驱动电机，通过联轴器与传动机构连接，传动部位全部设置安全防护罩，避免杂物卷入传动部件；机架采用型钢焊接后整体去应力处理，长时间承受压合反作用力也不会出现机架变形、焊点开裂的问题，设备各功能模块采用螺栓连接装配，日常维护时可单独拆解绞龙、压头、

　　模腔等易磨损部件，更换维修无需整体拆解设备，降低后期运维的时间成本。从安装边界来看，设备进料端高度适配常规人工倒料的作业高度，出料端高度适配标准周转箱的接料高度，整机宽度可满足常规车间通道的通行要求，无需对现有车间布局做大规模改造即可完成布设，压合行程可根据所需压块的厚度尺寸做对应调整，适配不同规格块段的压制需求，设备运行过程中压合动作与进料动作做联锁控制，进料过程中压头保持抬起状态，压头下压过程中进料绞龙停止送料，避免动作干涉导致设备卡滞。
