教学用气动冲压执行机构三维结构

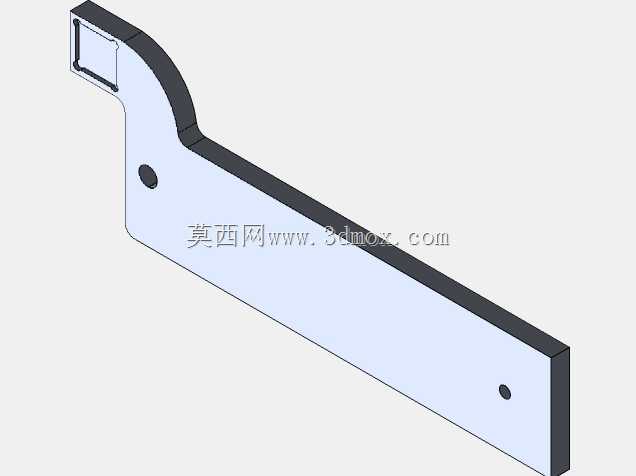

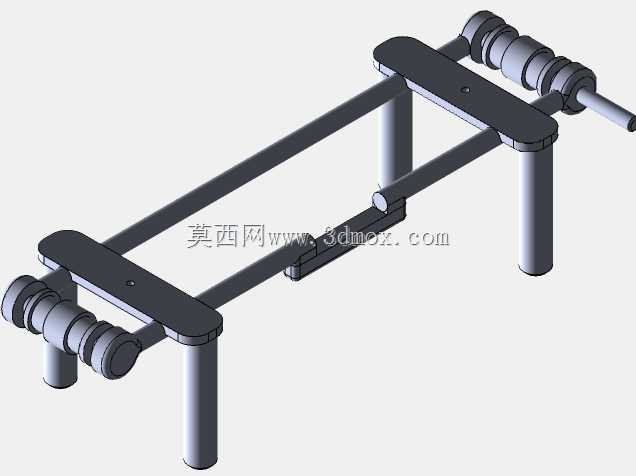

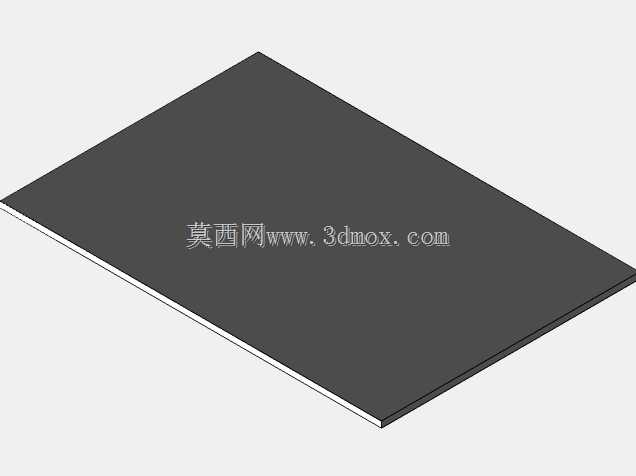

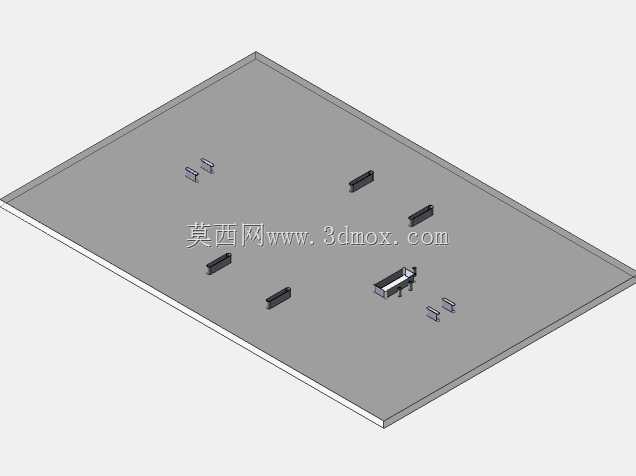

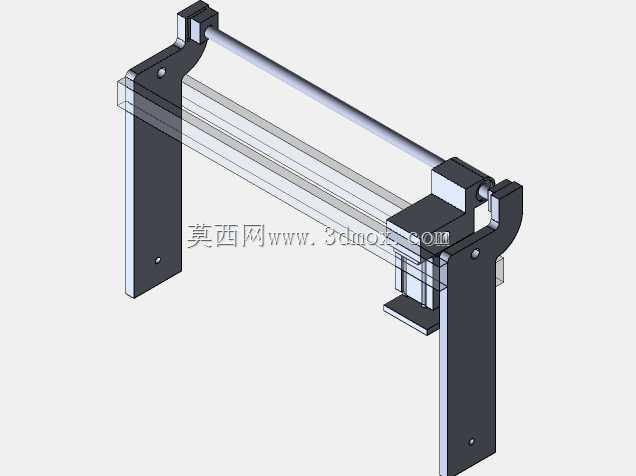

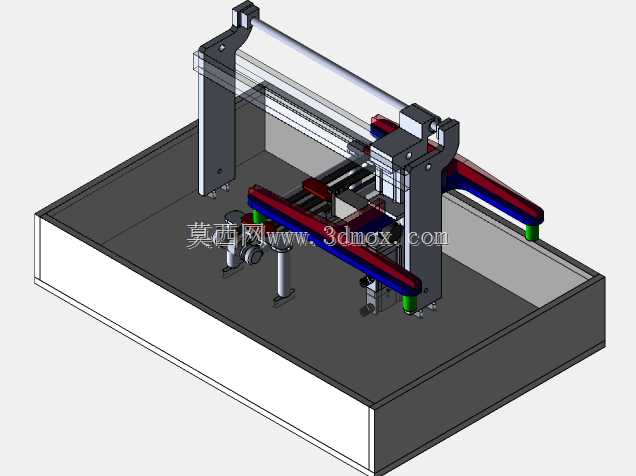

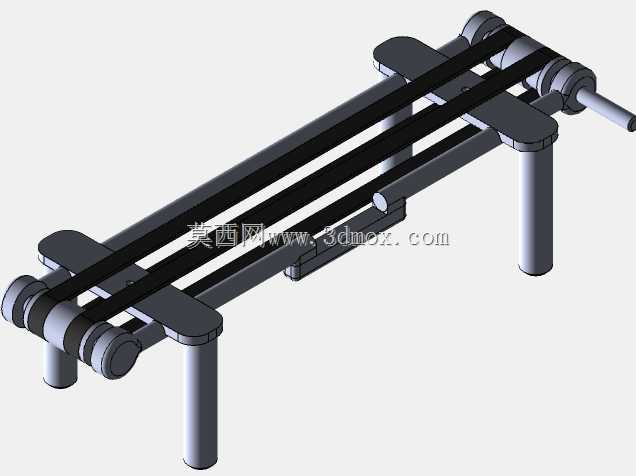

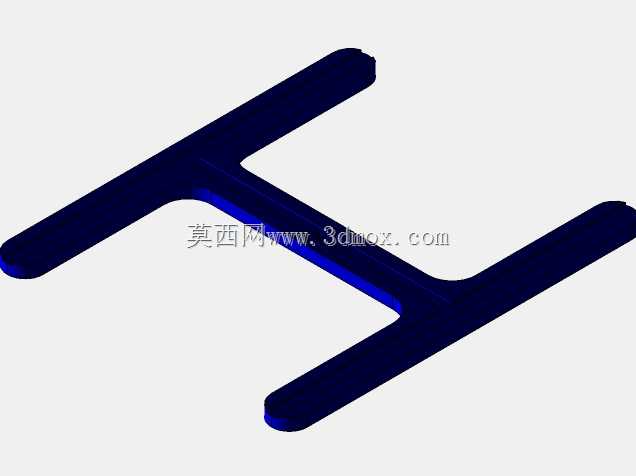

　　这套气动冲压执行结构主要面向职业院校、技工类院校的气动控制、PLC逻辑实训教学设计，可直接嵌入模块化教学工位，帮助学员理解气动回路搭建、执行元件动作逻辑、工位排布的实际工程逻辑。从结构布局来看，整套机构采用双立柱龙门式支撑框架，横梁搭载可横向滑移的气动冲压执行单元，底座平台预留了多组工装安装孔位，可适配不同规格的小型冲压工装夹具，安装时仅需保证底座平面水平度在0.1mm/m范围内，即可满足执行单元的滑移精度要求，整体占地边界控制在1200mm×800mm×750mm区间，可直接放置于标准实训工作台面，无需额外做地基固定。

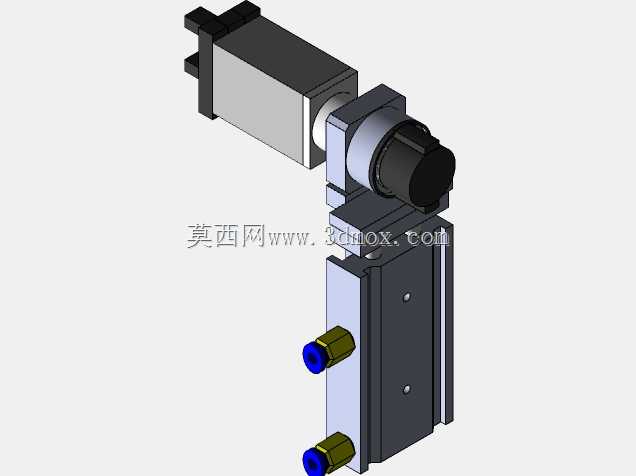

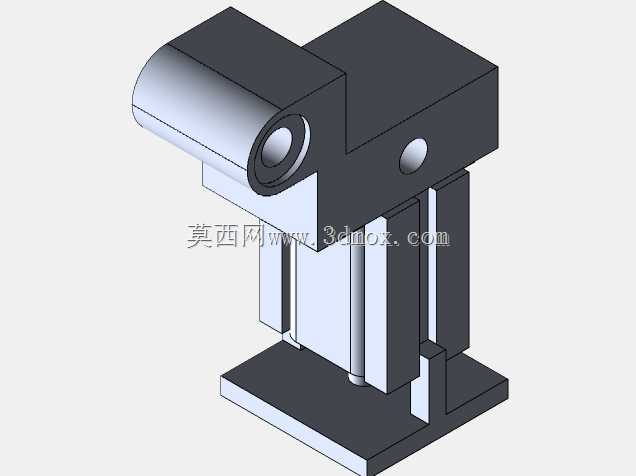

　　设计过程中优先考虑了气动系统的动作平顺性，所有冲压执行端都配置了缓冲气路结构，避免冲压到位时的刚性冲击，横向滑移的驱动采用无杆气缸配合线性导轨，重复定位精度可控制在0.2mm以内，满足小型零件冲压、压装的实训演示需求。整套机构的动作逻辑完全贴合工业现场的小型冲压工位流程：上料工位完成工件放置后，横向滑移单元带动冲压头移动至对应工位上方，冲压气缸下行完成压合作业，随后回程滑移至下一工位，整套动作可通过PLC或智能继电器完成逻辑编程，学员可自行调整动作延时、冲压压力参数，观察不同参数下的机构运行状态。

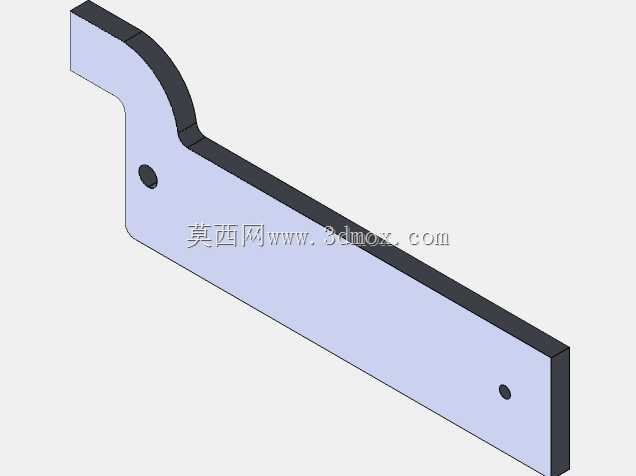

　　不同于工业量产的冲压设备，这套结构在设计时特意将气路走线、电气接线点位做了外露式处理，没有做全封闭外罩，方便学员观察气路连接方式、传感器触发位置，理解每个元件在动作流程中的作用。冲压头的安装接口采用标准快换结构，可根据实训需求更换不同规格的压头，适配压印、铆接、简易成型等不同的实训科目，底座下方预留了电磁阀组、控制元件的安装空间，所有走线都预留了穿线孔位，既保证实训时的接线操作便利性，也避免线路外露造成的安全隐患。从实际教学应用来看，这套结构可覆盖气动回路搭建、PLC编程调试、机械结构装配、工位节拍优化等多个实训模块，学员可从三维建模拆解入手，逐步完成零件加工、装配、气路连接、程序调试的全流程实操，弥补纯理论教学与工业现场应用之间的认知差。结构设计时所有受力部件都做了冗余强度校核，双立柱框架采用加厚铝型材拼接，即使学员误操作将冲压压力调至额定值的1.5倍，也不会出现框架变形问题，完全满足教学场景下高频次、非规范操作的使用需求。
