光学杠杆式液位检测传感装置结构设计

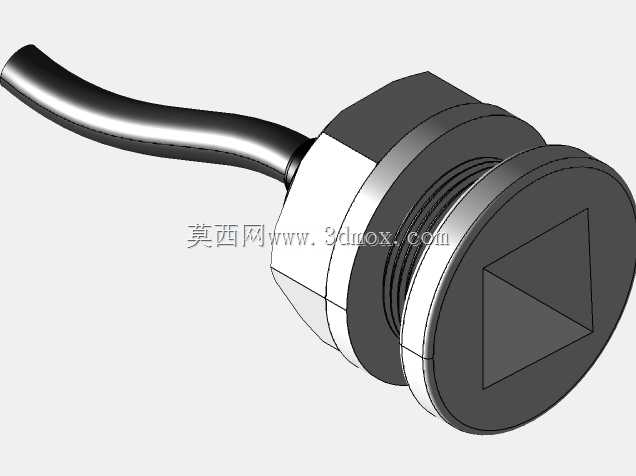

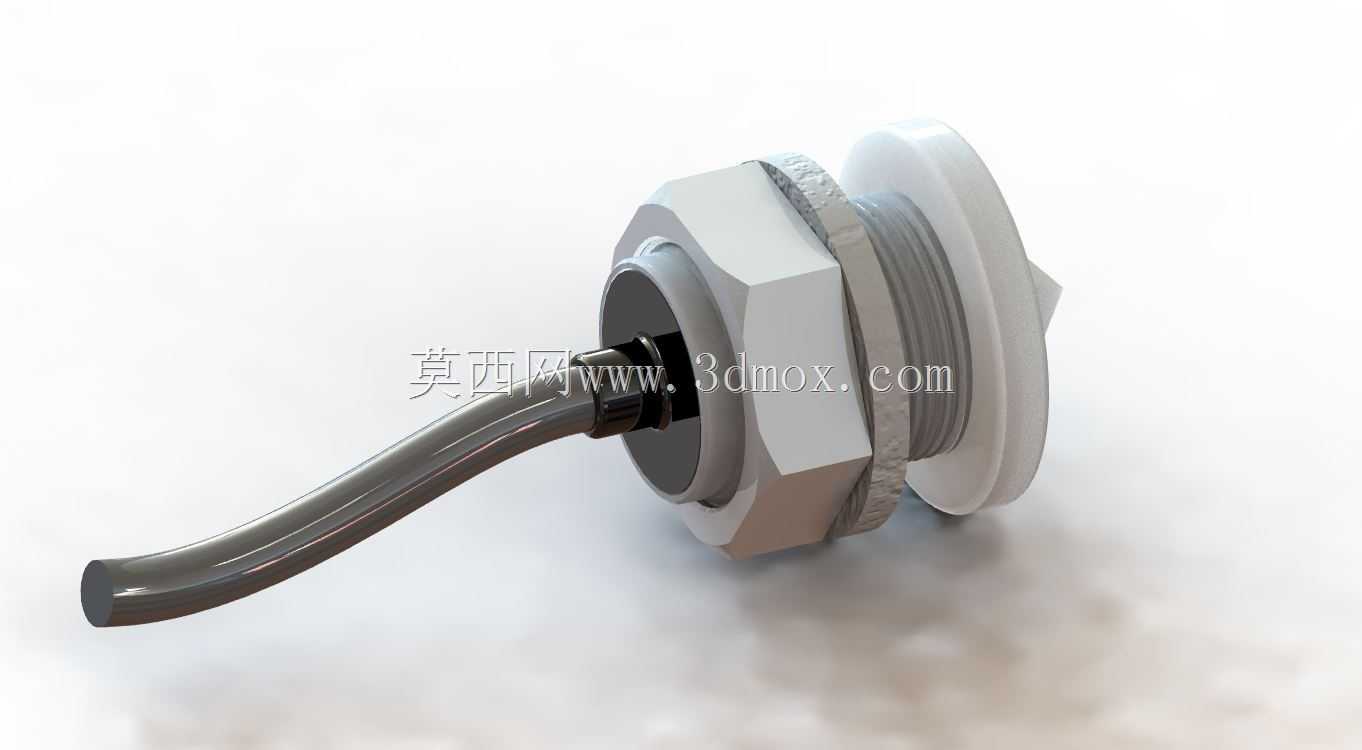

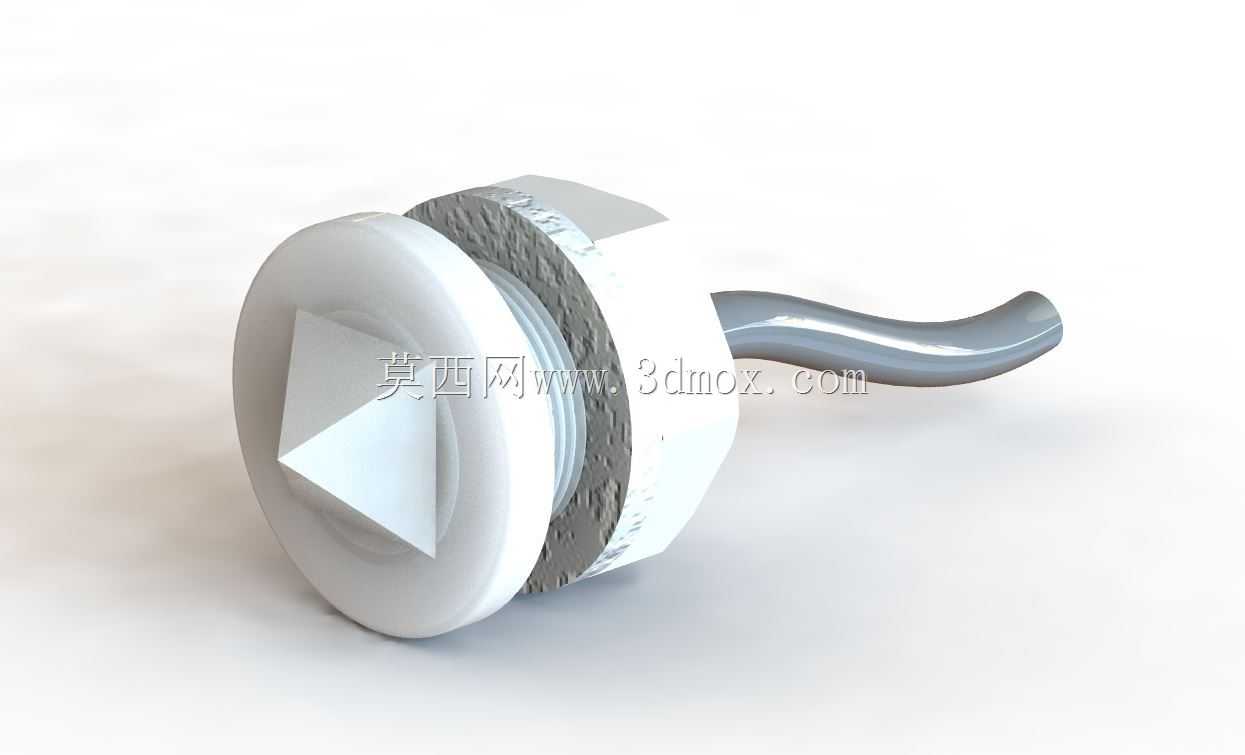

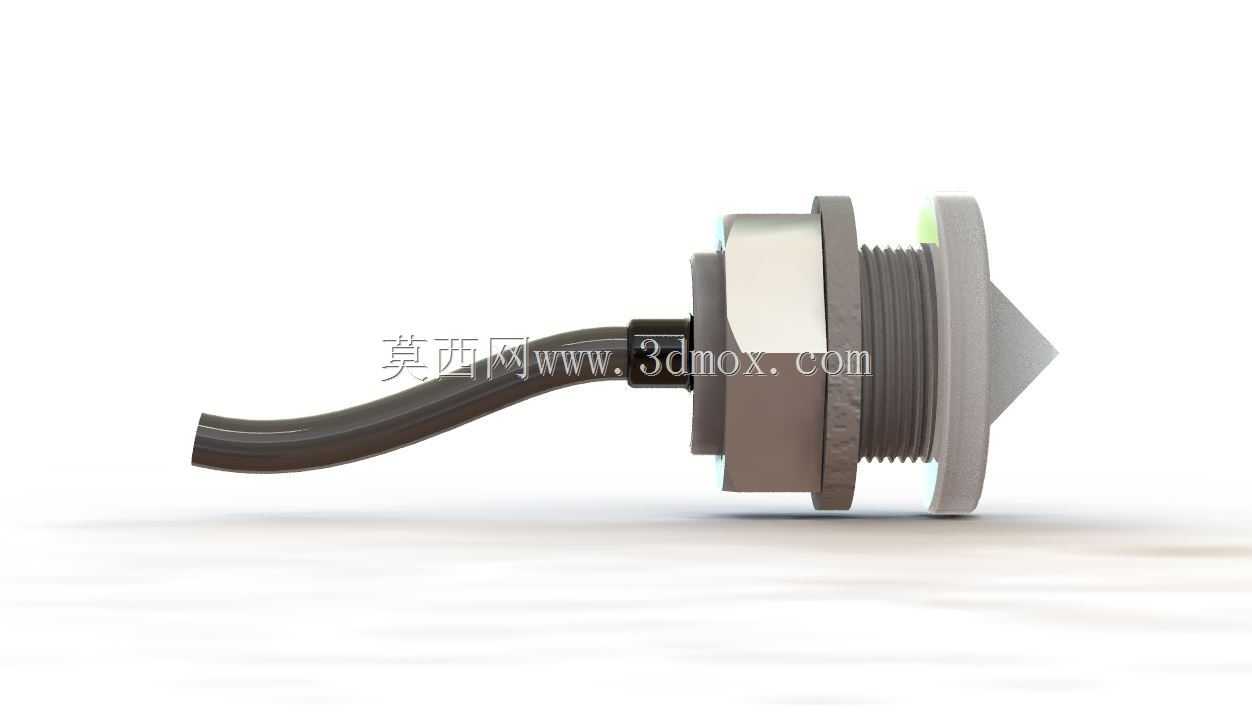

　　这款光学杠杆式水传感器主要面向密闭容器、管路系统的液位超限检测场景，在工业循环水系统、小型储液罐、车用尿素箱、净水设备管路中都能见到这类结构的应用，核心作用是通过杠杆触发光学通断信号，实现液位到达设定阈值后的信号输出，相比纯浮球式电子开关，光学触发的抗干扰能力更强，不会因为液面小幅波动产生误触发信号。从结构设计来看，这款传感装置采用穿板式安装结构，主体带六角锁紧段与外螺纹配合的安装形式，安装时仅需在容器壁或管路侧壁开出对应直径的安装孔，将传感主体从外侧穿入，内侧通过配套锁紧螺母旋紧固定，配合密封垫片即可实现安装部位的静密封，无需额外设计复杂的安装支架，安装边界的轴向预留尺寸仅需覆盖主体六角段与线缆引出的弯曲半径，

　　适合空间紧凑的小型储液腔体使用。杠杆触发端采用弧形弯杆设计，伸出端的长度经过配重平衡，当液位上升至触发位置时，浮体抬升带动杠杆绕转轴偏转，遮挡光学发射与接收端之间的光路，触发电平信号翻转；液位下降后杠杆在自身配重作用下复位，光路恢复导通，信号回归初始状态，这种纯机械触发配合光学检测的结构，避免了电触点直接接触液体产生的腐蚀、氧化问题，长期在水环境下使用的可靠性更高。建模过程中需要重点关注几个配合公差：穿板螺纹与安装孔的配合间隙控制在0.1mm以内，保证密封垫片压缩量均匀；杠杆转轴的转动间隙控制在0.05-0.08mm之间，既保证杠杆转动无卡滞，又不会因为间隙过大导致触发位置偏移；光学元件的安装槽位需要做定位止口，

　　保证发射端与接收端的光路同轴度偏差不超过0.1mm，避免出现信号弱、触发不灵敏的问题。线缆引出部位做了防弯折过渡结构，出线端的护套与主体结合处做了密封灌胶的结构预留，安装后可以达到IP67级别的防护能力，适合在潮湿、有淋水的工况环境下使用。这类传感器的触发阈值可以通过调整杠杆端浮体的安装位置进行微调，建模时预留了浮体在杠杆上的滑动调节余量，能够适配不同高度的液位触发需求，不需要重新更换主体结构，降低了不同工况下的适配改造成本。
