夹钳式外置信号接收天线装置

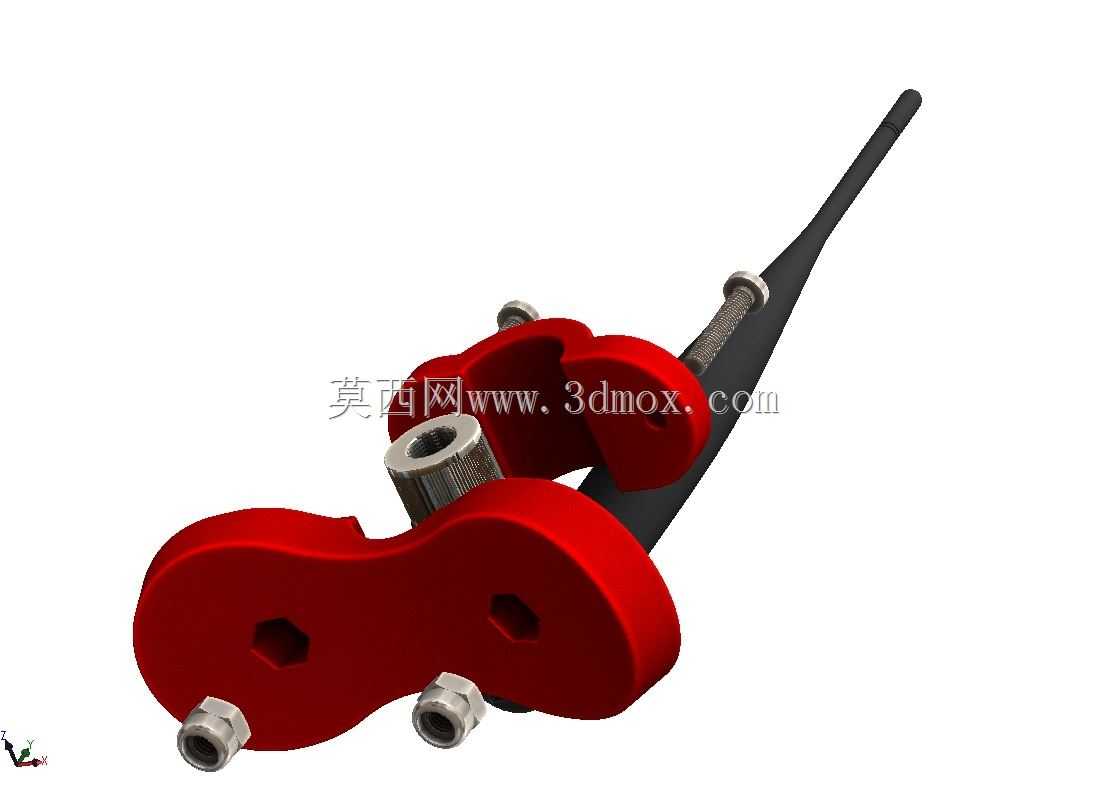

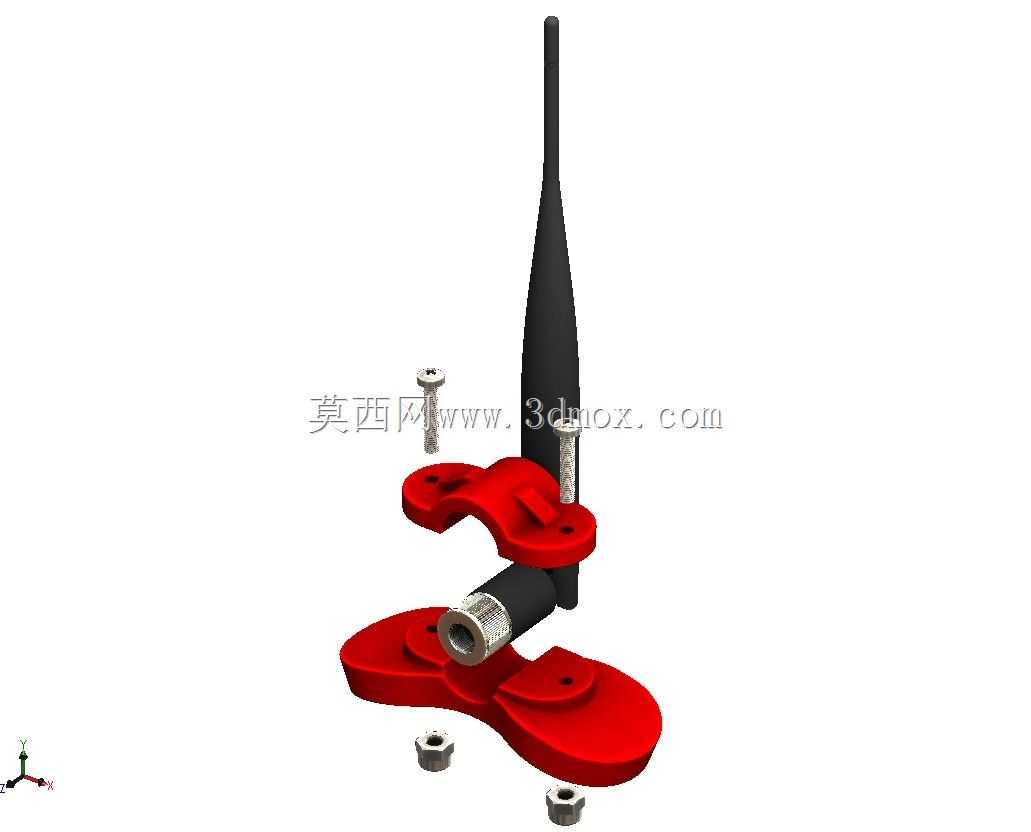

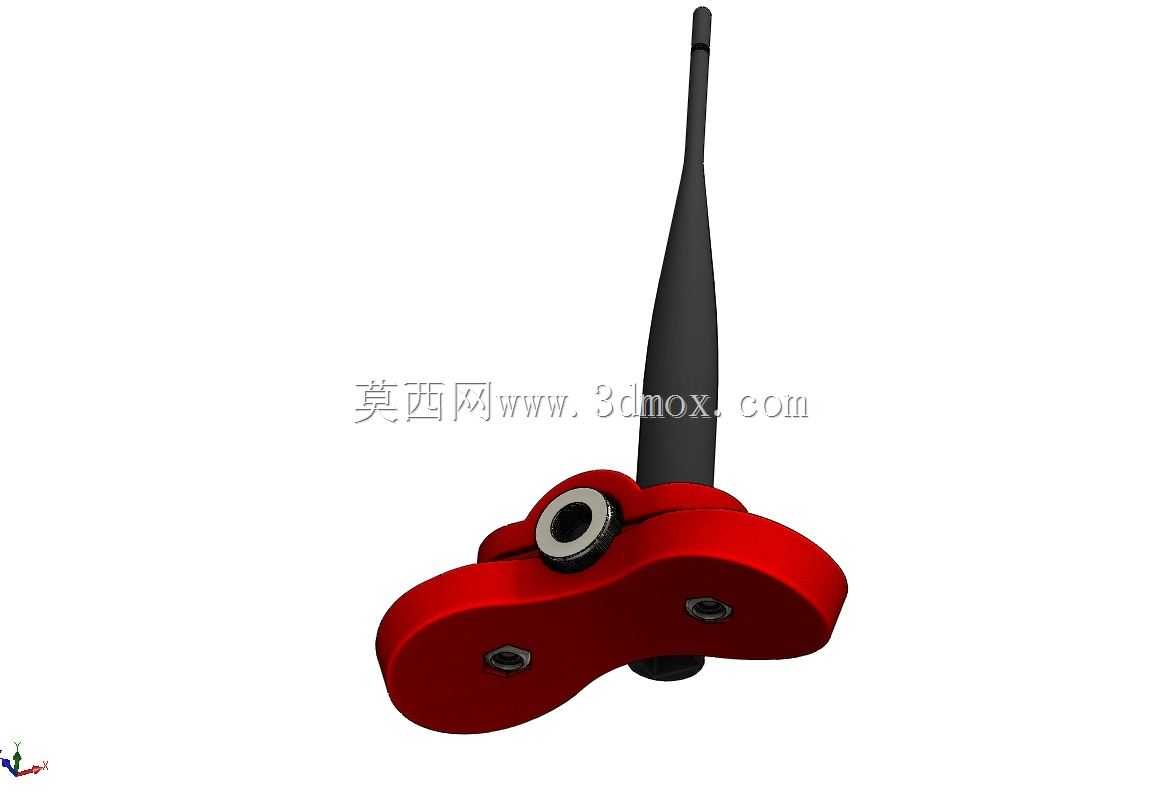

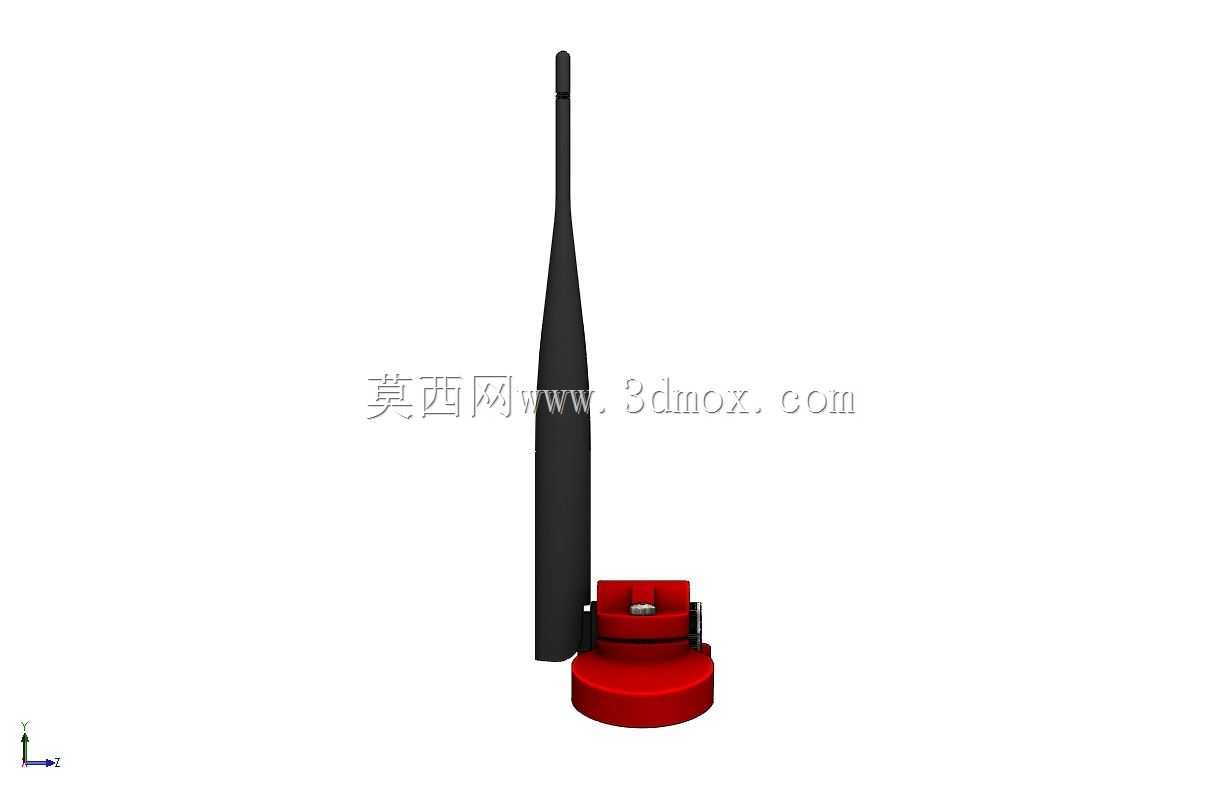

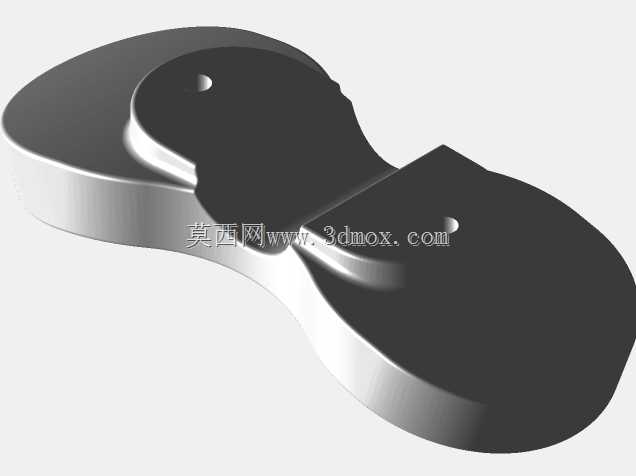

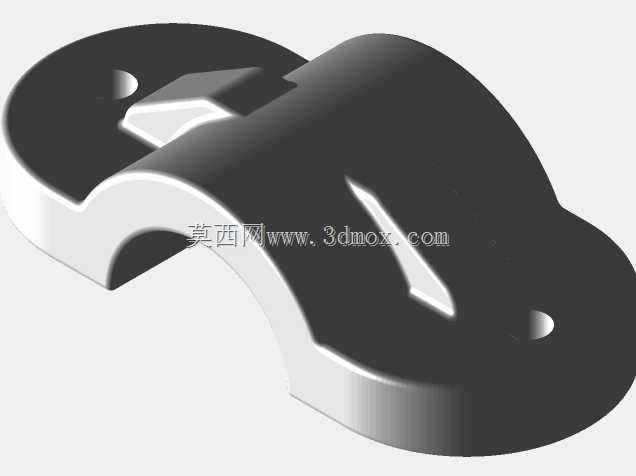

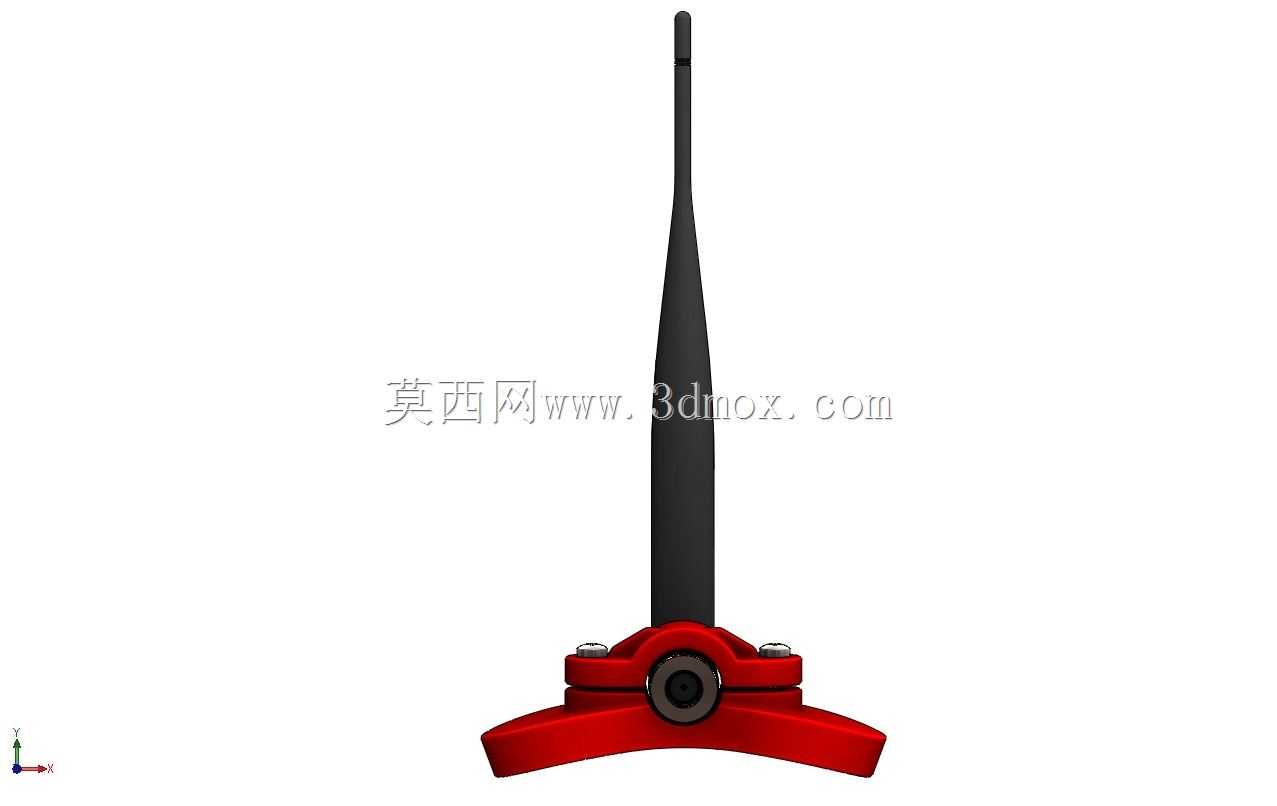

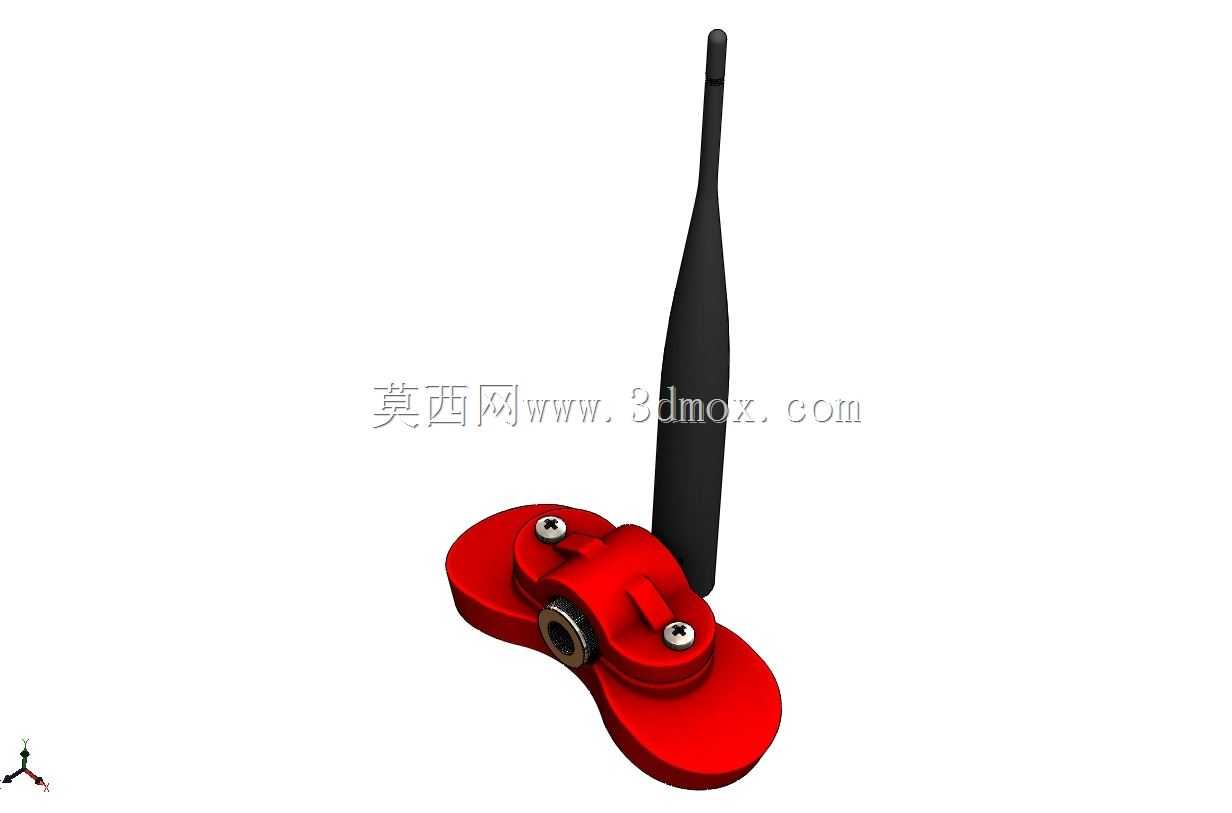

　　这款夹钳式信号接收装置，核心适配户外移动作业、车载加装、临时通讯点位的信号拾取需求，区别于传统磁吸、粘贴式的固定方案，夹钳结构可适配不同厚度的管架、设备边沿、钣金折边等安装基面，无需在安装面打孔或做粘接预处理，拆装调整位置时不会在基面留下残留胶印或压痕，适配野外临时勘测点位、工程车辆驾驶室外侧、户外作业临时工位的收音与信号接收场景。从结构设计逻辑来看，下部夹钳主体采用对称式夹臂布局，夹臂内侧预留了防滑齿面结构，夹持时可通过中部的锁紧旋钮调节夹紧力度，适配3mm到25mm厚度的安装基面，夹臂张开角度最大可达45度，能兼容圆管、方管、平面折边等多种截面的安装位，夹钳与上部天线杆的衔接处做了回转阻尼结构，可在水平360度、

　　垂直俯仰90度范围内调整天线指向，无需松动夹钳整体即可完成信号方向的微调，适配不同方位的信号源拾取需求。天线杆段采用分段式阻尼结构，最长伸展长度可达280mm，收纳时可将杆段收缩至夹钳基座上方，整体收纳高度不超过90mm，收缩状态下不会因为突出高度过高被周边障碍物剐蹭，杆体外部采用耐候橡塑包覆，可耐受户外高低温、紫外线照射的使用环境，不会因为长期户外使用出现表层开裂、老化粉化的问题。夹钳基座内部预留了信号馈线的走线槽，馈线可从夹钳侧部的出线口引出，顺着安装基面排布，不会出现馈线在天线根部反复弯折导致的线芯断裂问题，基座内部的信号连接端做了密封处理，可阻挡日常雨水、扬尘进入连接部位，避免出现信号接触不良、锈蚀断连的问题。

　　在实际选型适配时，需要注意安装基面的夹持位置周边150mm范围内不要有大块金属遮挡物，避免金属屏蔽影响信号接收强度，夹钳锁紧时的扭矩控制在1.2N·m即可，过大的锁紧力会导致夹臂形变，反而降低夹持的稳定性，天线调整指向时不要过度扳动杆体根部，避免阻尼结构失效导致天线无法保持固定指向。这款结构的设计核心是兼顾安装便捷性与信号接收的可调性，解决了传统外置天线安装位置固定、调整不便、适配安装面单一的问题，在临时通讯点位搭建、移动作业设备加装、户外休闲场景的信号接收场景中，可快速完成部署与位置调整，不需要额外的安装配件，徒手即可完成拆装与角度调整，结构件的受力部位均做了加厚处理，反复拆装调整不会出现结构断裂、夹臂松脱的问题，长期使用的结构可靠性可满足户外复杂工况的使用要求。
