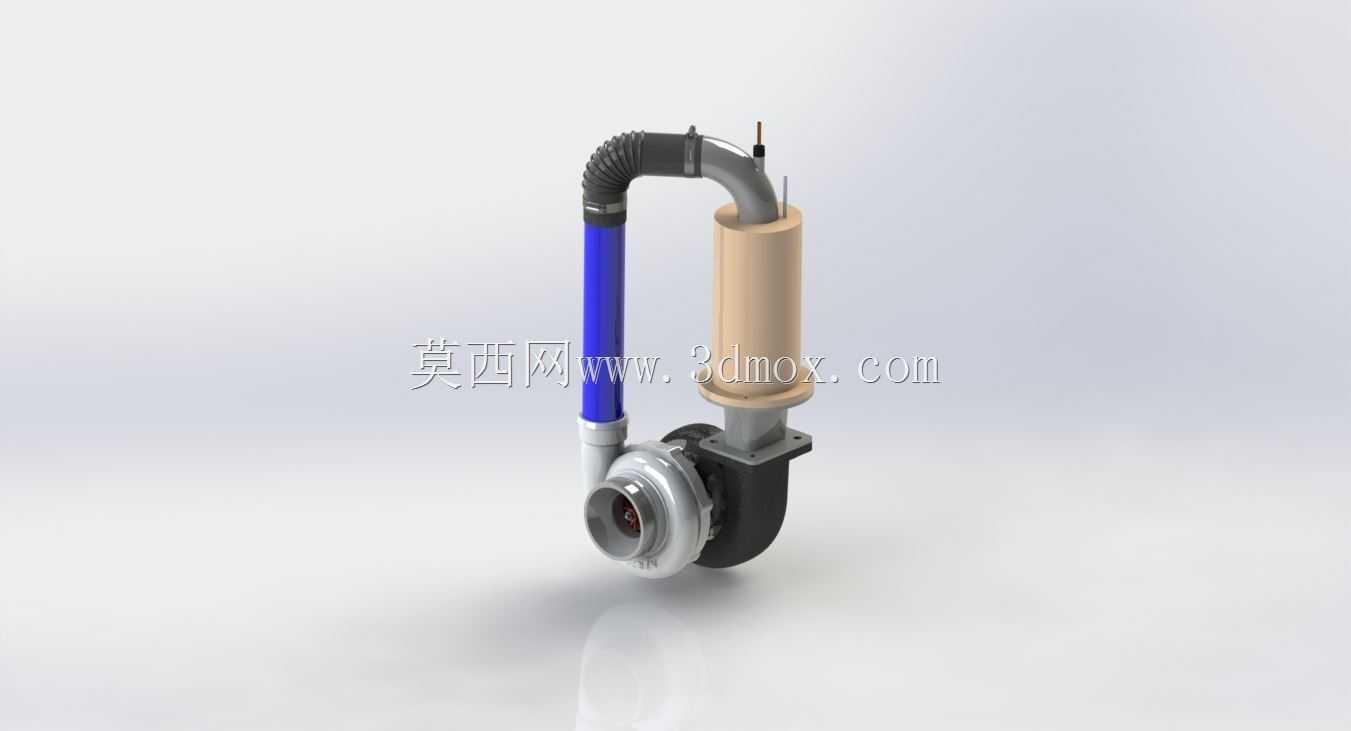

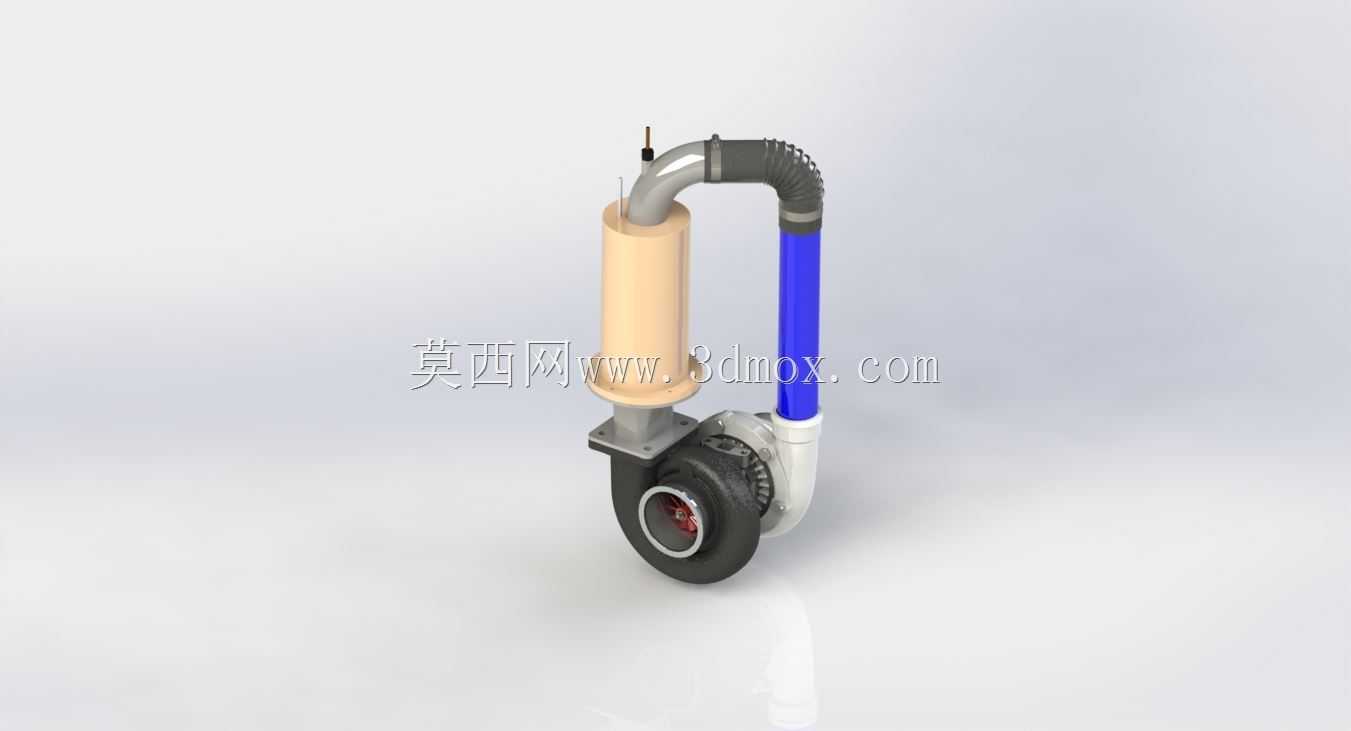

本次呈现的涡轮燃烧室结构,主要适配小型航改动力、微型燃气轮机以及特种动力试验台架的应用场景,这类燃烧室作为动力循环中能量转换的核心承载部件,承担着将燃料化学能转化为高温高压工质内能的核心作用,直接决定整套动力单元的热效率与输出稳定性。从实际用途来看,该结构可直接用于微型涡喷动力的原理验证、小型分布式供能系统的燃烧段选型参考,也可作为教学场景中燃气轮机结构认知的具象化参考载体。

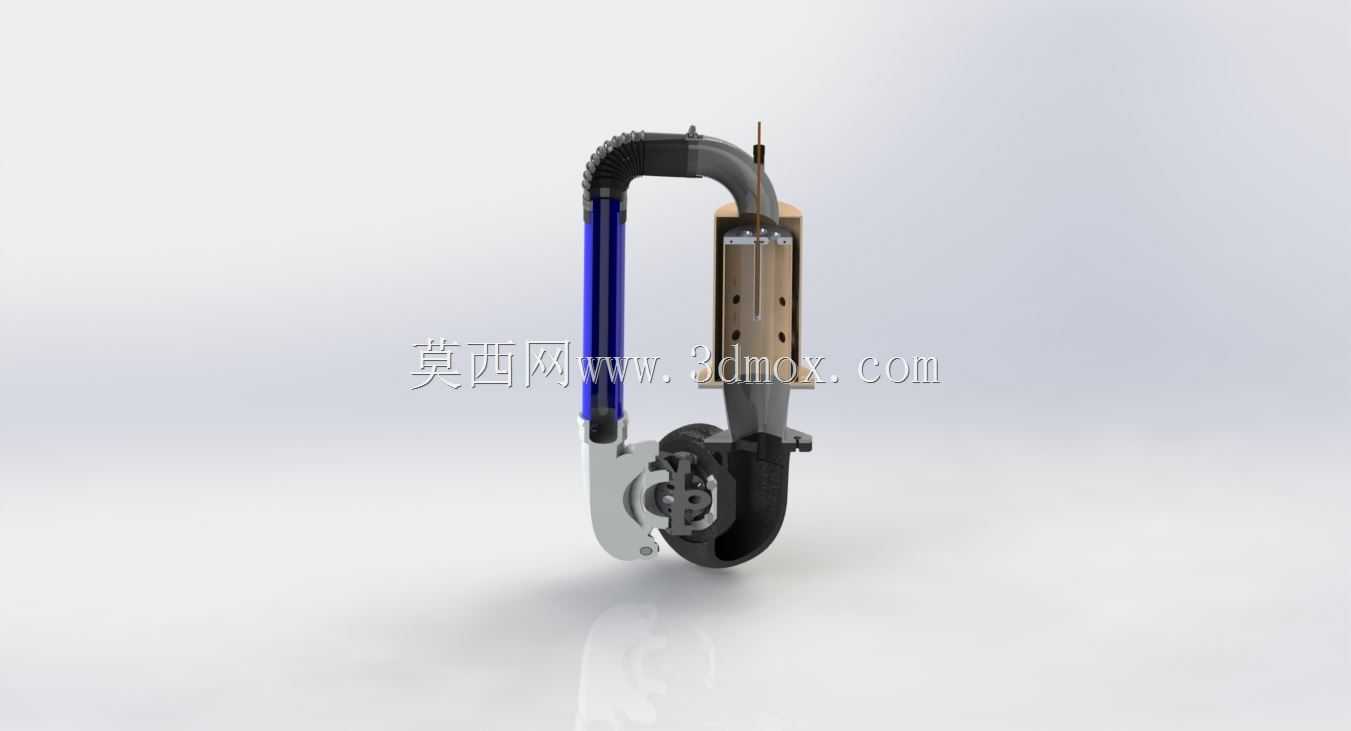

从功能特性层面拆解,该燃烧室采用环形回流式流道设计,搭配侧置的燃料-空气混合管路,蓝色段为耐压进气导流段,可将压气机送来的压缩空气以预设旋流角度导入燃烧腔,黑色弯管段做了圆弧过渡处理,能最大程度降低气流转向过程的压损,避免因流道突变造成的进气紊流影响燃烧稳定性。燃烧腔本体采用多层壁面结构,壁面预留的多组径向小孔为一次风、二次风配气孔,一次风直接参与初始燃烧过程,保证燃料与空气充分混合实现完全燃烧,二次风沿壁面形成气膜,既可以降低壁面工作温度,避免高温烧蚀,也能对燃烧后的高温燃气进行掺混降温,让出口燃气温度场均匀度满足涡轮叶片的耐受要求,减少局部热冲击对下游涡轮部件的损伤。
设计思路上,整套结构优先兼顾了拆装维护的便捷性,燃烧腔壳体与连接管路采用快装式对接结构,无需复杂工装即可完成燃烧腔的拆解检查,适配试验场景下频繁调整喷孔位置、更换配气结构的需求。安装边界方面,整套结构的固定支点集中在底部的安装支座上,支座预留的两组安装孔位可直接固定在标准试验台架的安装基面上,外接管路的接口尺寸匹配通用的气动快插接头规格,不需要额外加工转接件即可完成气路连接。外形尺寸上,整体结构的横向占用空间适配小型动力舱的布置要求,管路弯折角度经过空间校核,不会与周边的压气机壳、涡轮壳等相邻部件产生运动干涉,在有限的安装空间内实现了燃烧效率与压损控制的平衡。
实际工程应用中,这类结构的建模过程需要重点关注流道的顺滑性,所有气流经过的折角位置都做了圆角过渡处理,避免建模过程中出现的尖锐棱角造成实际流场的局部涡流,同时壁面的配气孔位置经过多轮流场仿真校核,保证不同工况下的燃烧稳定性,不会出现低速工况熄火、高速工况燃烧不完全的问题。
