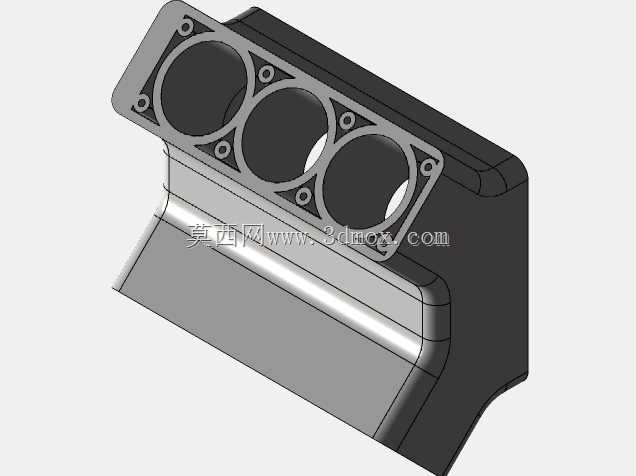

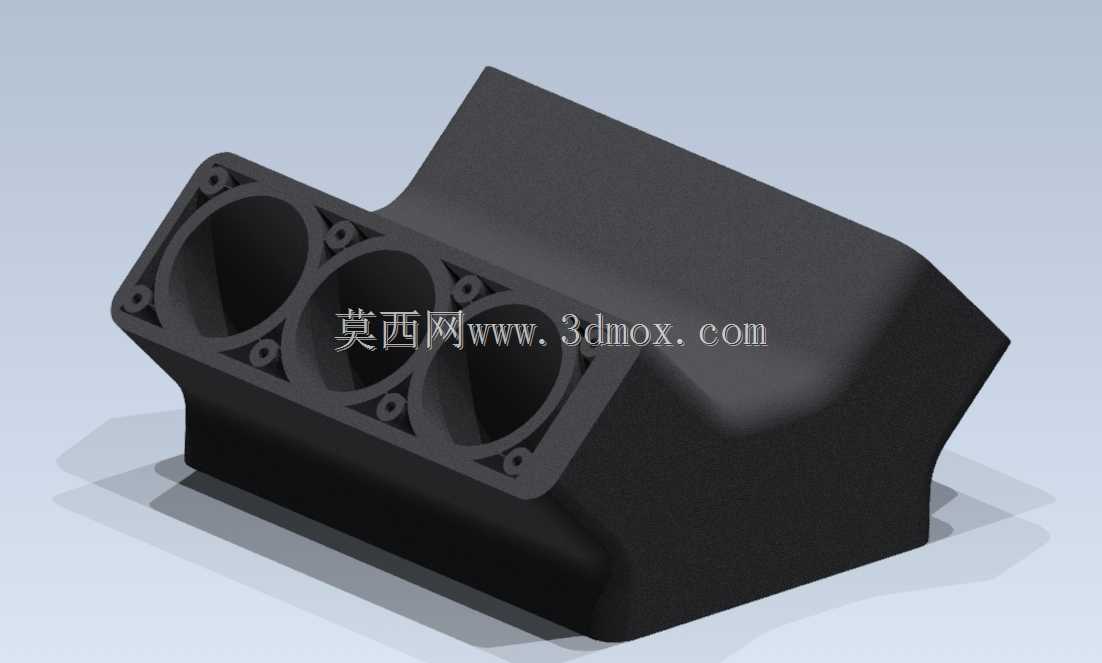

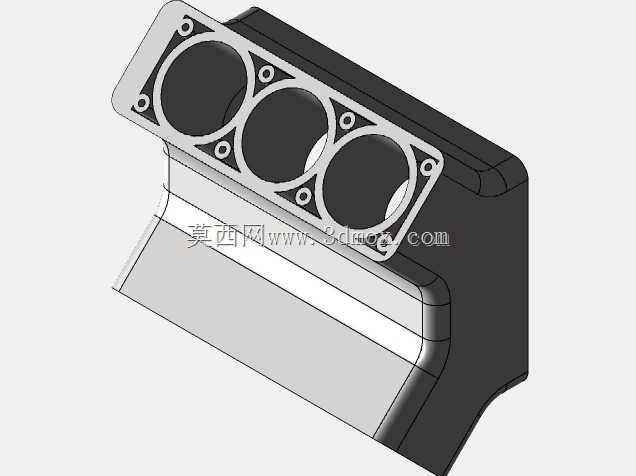

V型六缸内燃机缸体结构三维数模

　　该V型六缸缸体作为内燃机的核心承载基体，在乘用车辆、轻型商用车辆、小型工程动力设备、高性能摩托艇动力单元等场景中承担核心支撑作用，是整套动力输出系统的结构基础。从实际使用维度看，缸体需要为活塞往复运动、曲轴旋转运动提供精准的安装基准，同时整合冷却水道、润滑油道的布设空间，承受燃烧做功过程中的交变冲击载荷、高温热负荷，其结构精度直接决定整套动力单元的运行稳定性、NVH表现与服役寿命。设计过程中优先考虑两列气缸的V型夹角设定，该夹角直接影响发动机的整体宽度、高度尺寸，同时关联点火顺序的排布、曲轴平衡块的配置，过小的夹角会导致两列气缸进排气布置空间局促，过大的夹角则会抬升整机宽度，挤占乘员舱或设备安装空间，

　　常规V6布局多采用60度夹角来平衡一阶、二阶振动，减少额外平衡轴的配置需求。缸体的气缸孔区域采用了加强筋环绕的结构设计，孔周预留了缸盖安装的螺栓孔位，螺栓孔的位置度、孔深公差直接影响缸垫的密封可靠性，设计时需要严格控制螺栓孔的分布圆直径、孔轴线与气缸孔轴线的平行度，避免缸盖压紧后出现气缸孔变形，引发活塞环密封失效、机油异常消耗等问题。缸体下部的曲轴箱区域设置了主轴承座的安装定位面，主轴承盖的结合面采用了平面度要求极高的加工基准，同时在轴承座之间布设了横向加强筋，提升缸体整体的扭转刚度，避免高转速下曲轴箱出现形变放大振动。冷却水道的走向围绕气缸孔外周螺旋布设，保证各缸冷却均匀性，避免出现局部热区导致的缸体热变形，

　　水道的进出口位置预留了与水泵、节温器壳体对接的安装法兰，法兰面的密封槽尺寸匹配常规密封胶圈的压缩量要求。润滑油道采用深孔加工的布设路径，主油道沿缸体长度方向贯穿，通过分支油道分别向主轴承座、凸轮轴安装位、气缸盖供油，油道的转角位置做了圆弧过渡处理，减少润滑油流动的阻力损失。安装边界层面，缸体两侧预留了发动机悬置的安装凸台，凸台的位置经过重心匹配计算，保证动力总成安装后的受力均衡，前端面预留了正时机构、水泵、机油泵的安装定位止口，后端面预留了飞轮壳、变速器对接的定位销孔与螺栓孔位，所有安装面的平面度、定位孔的位置度都按照动力总成装配的公差要求设定，可直接用于动力总成的装配干涉校验、工装夹具设计参考，也可作为同类缸体改型设计的结构基准，帮助结构设计人员快速掌握V型六缸缸体的布筋逻辑、油道水道走向、安装接口的尺寸匹配逻辑。
