TR-1W ADS-B航空信号收发装置结构设计

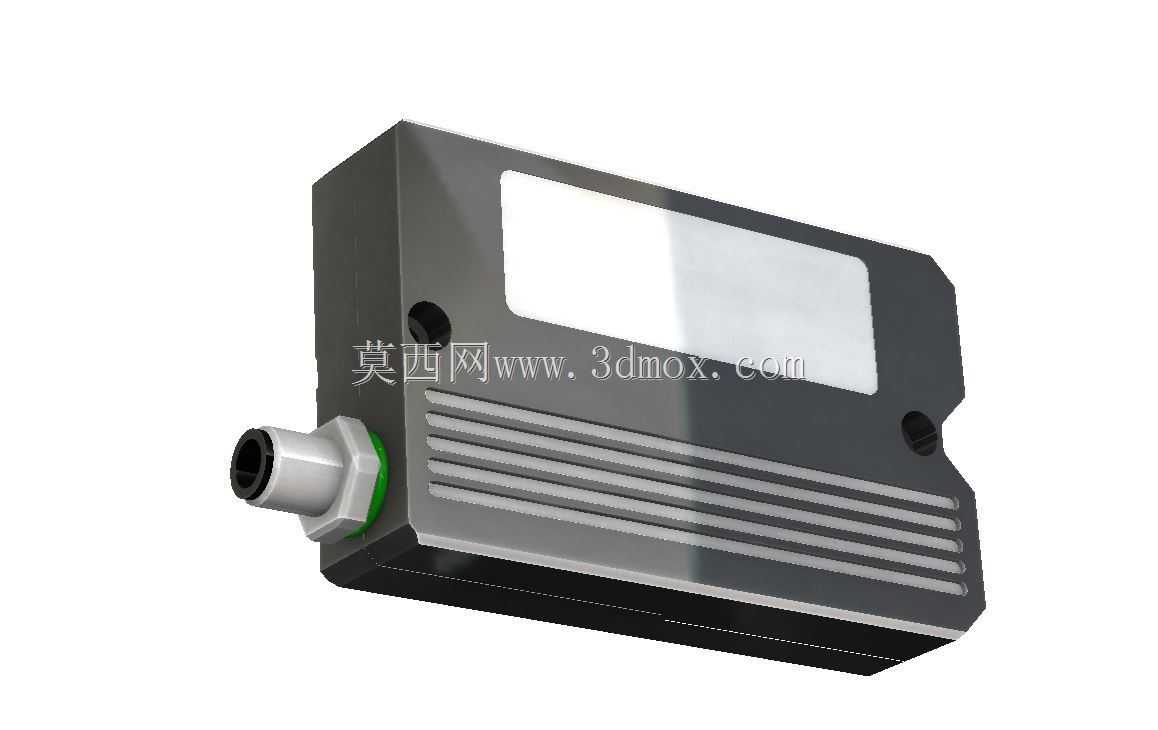

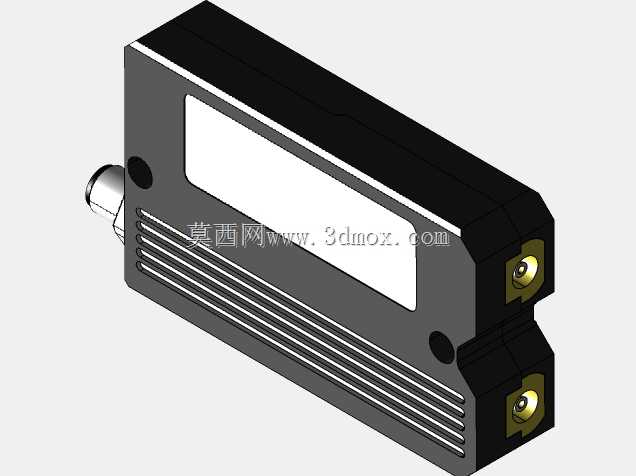

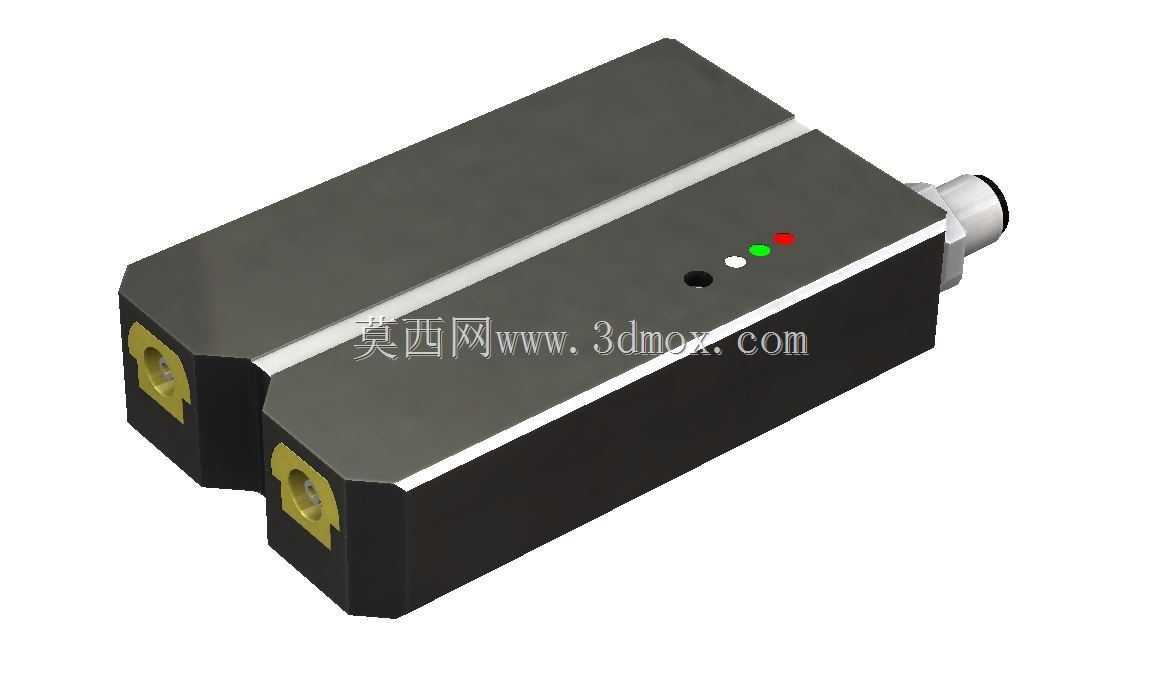

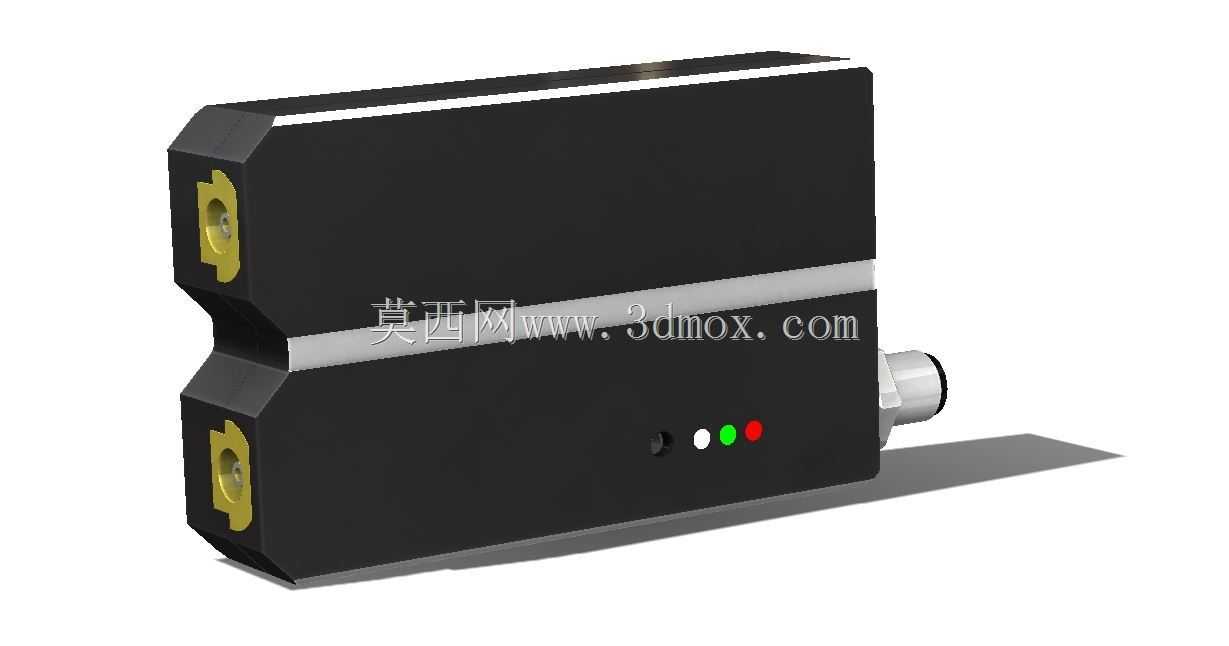

　　这款TR-1W ADS-B收发装置主要应用于通用航空、无人机空域管控、地面站信号补点等场景，作为广播式自动相关监视系统的核心前端部件，承担空域飞行器位置、高度、速度等航行信息的实时收发功能，是空域态势感知网络的关键节点硬件。从结构设计来看，整机采用一体化压铸铝壳体，主体为方正切角造型，侧面预留的航空插头接口采用侧出式走线设计，接口处嵌套绿色密封胶圈，满足IP67级户外防护要求，可适配机载振动、户外温变、盐雾腐蚀等复杂工况下的长期使用需求。壳体上半部分预留的矩形区域为状态显示窗安装位，可内置LED指示灯组或小型OLED显示屏，用于实时反馈设备供电、信号强度、数据链路状态，无需拆解壳体即可快速完成设备运行状态排查。

　　下半部分的横向散热筋条与壳体一体成型，在不额外增加安装体积的前提下，将壳体散热面积提升40%以上，可将内部射频模块、信号处理板卡的工作热量快速导出，避免高温环境下射频功率漂移、板卡元器件寿命衰减问题。壳体两侧预留的沉头安装孔位，支持壁挂、机架卡装、机载支架固定三种安装方式，安装孔距符合通用航电设备安装规范，可直接替换同规格老旧ADS-B收发设备，无需重新打孔调整安装支架。设计阶段充分考虑了射频信号的抗干扰需求，壳体采用导电氧化表面处理，上下壳体结合面预留导电密封衬垫安装槽，可形成连续的法拉第笼屏蔽结构，既可以避免外部电磁干扰影响内部射频模块的信号接收灵敏度，也能防止设备自身的射频信号向外泄露对其他航电设备造成串扰。

　　侧出式的航空插头采用标准M12规格，兼容常规航空线缆的压接装配，接线端预留足够的线缆弯折空间，可适配不同走线方向的安装场景，避免线缆过度弯折导致的接触不良问题。设备整体安装边界紧凑，无外凸的易磕碰结构，在狭窄的设备舱、地面站机柜内安装时，可与相邻设备保持最小5mm的安全间隙，无需预留额外的操作维护空间，日常维护仅需拆卸侧面的固定螺丝即可打开壳体完成板卡检修、固件升级操作，无需整体拆卸设备安装支架。
