工业设备用脚踏控制开关结构设计

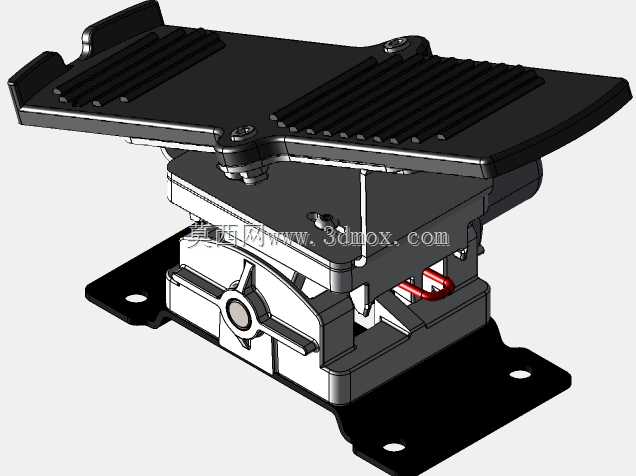

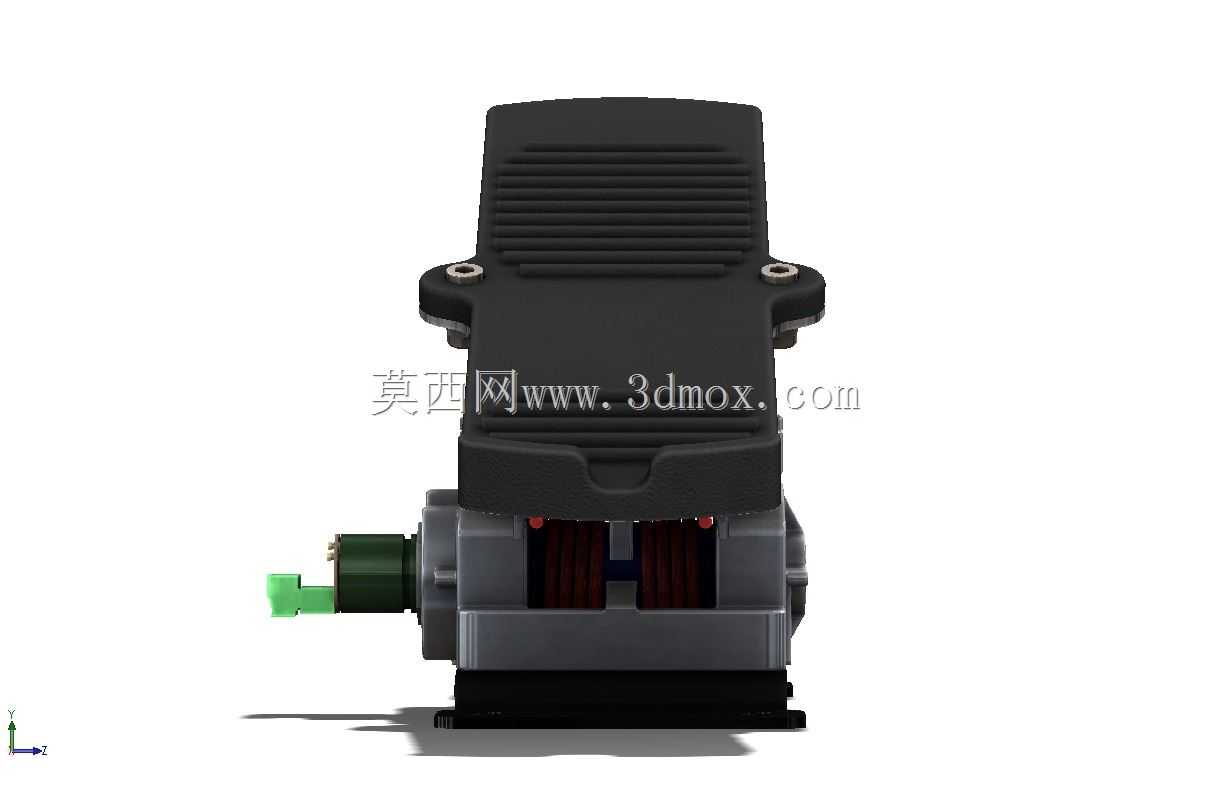

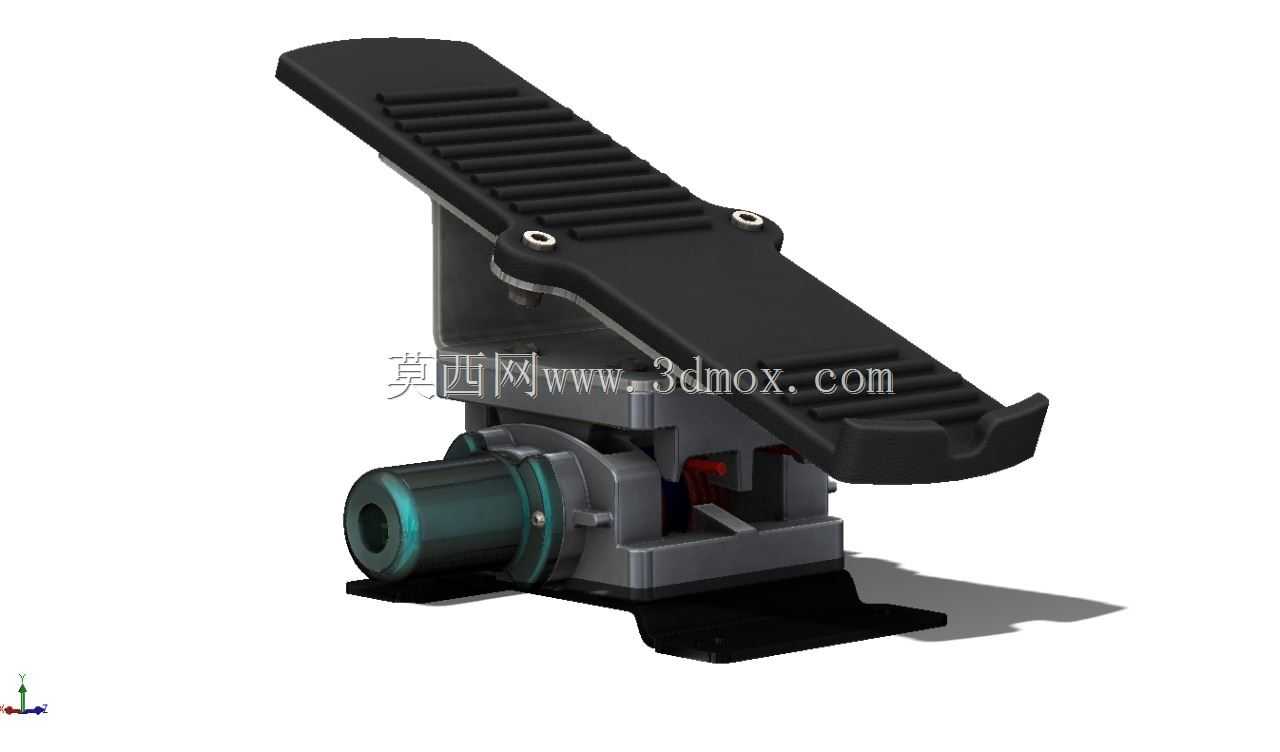

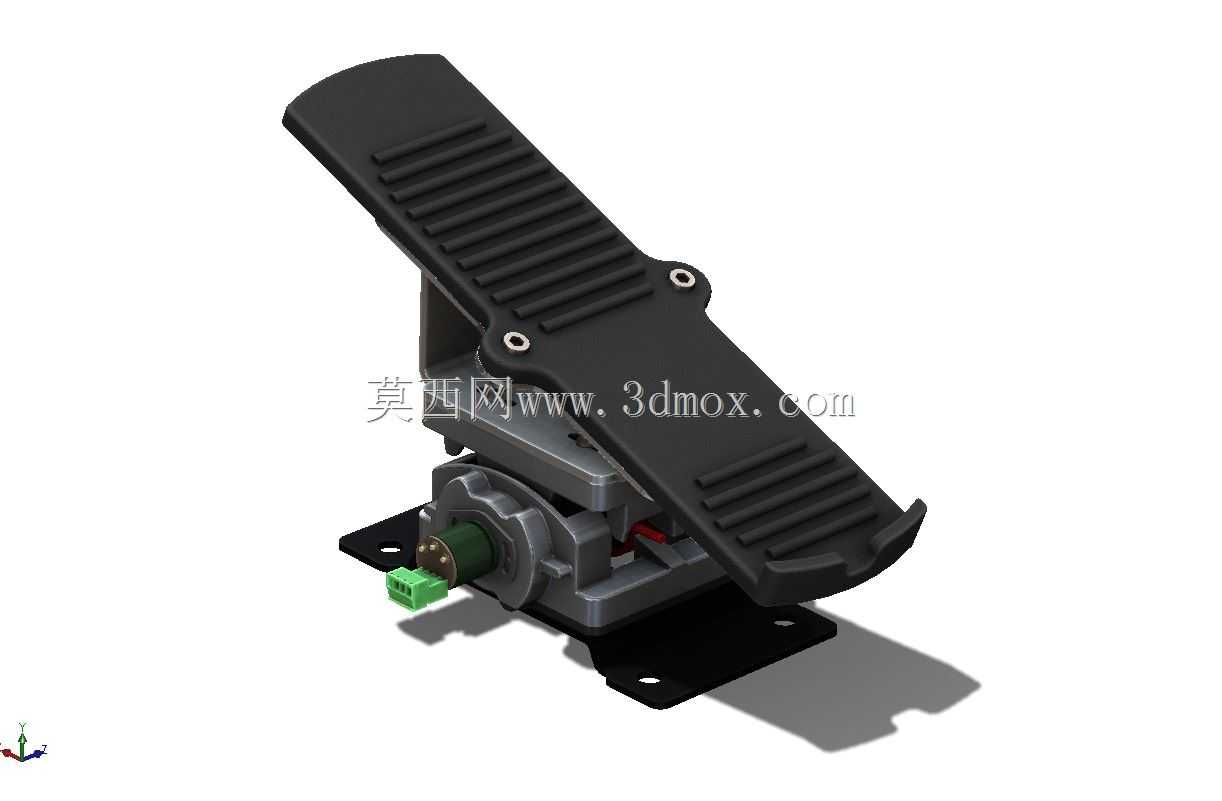

　　这款脚踏控制装置的三维结构，是针对工业现场双手需持续操作工件、无法腾出双手触发控制信号的场景开发的，常见应用在焊接工位、冲压辅助工位、小型加工设备启停控制、医疗设备脚控操作等场景，操作人员可通过脚部踩踏动作完成信号触发，解放双手完成核心作业动作，提升操作连贯性与作业效率。从结构设计来看，踏板表面做了横向防滑筋条设计，增大鞋底与踏板接触面的摩擦力，避免工业作业环境下鞋底沾附油污、切削液时出现打滑误触发的问题；踏板的踩踏行程做了合理限位，内部设置了复位弹性结构，踩踏到位后可自动回弹复位，同时预留了明确的踩踏反馈触感，操作人员无需低头确认即可感知触发状态，适配工业现场注意力集中在加工件上的操作习惯。安装边界层面，

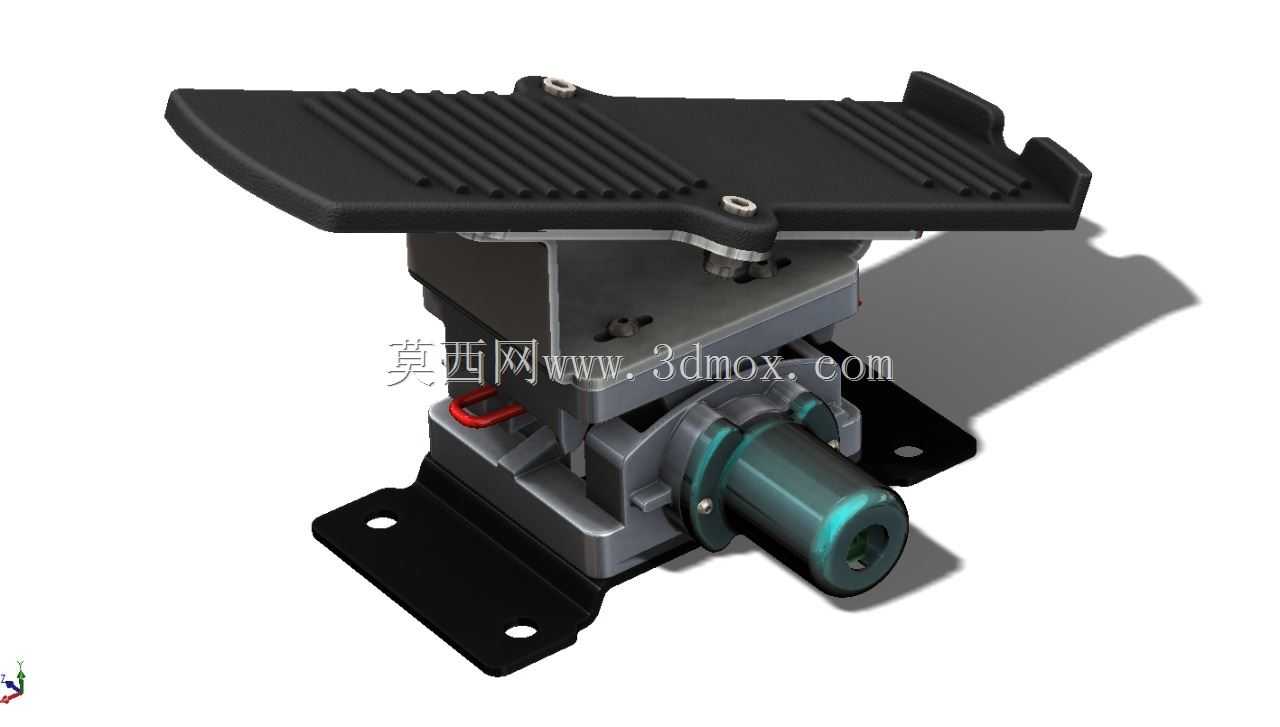

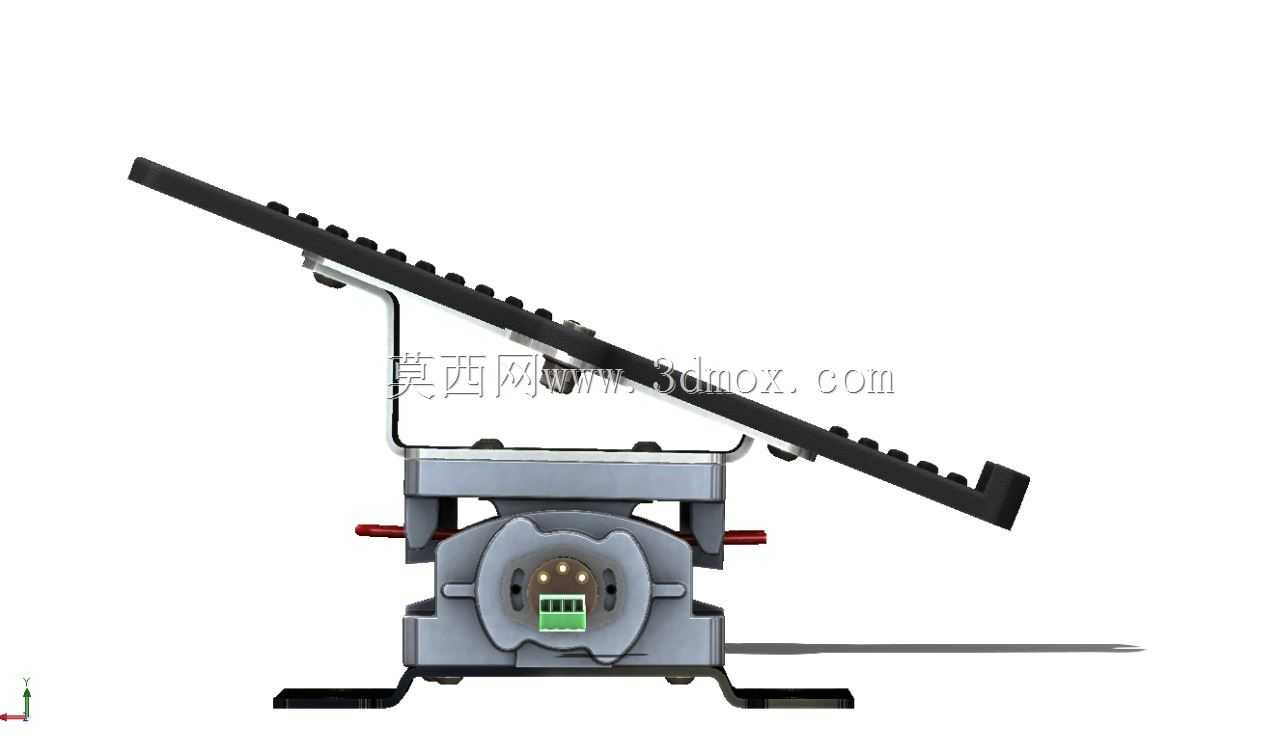

　　装置底部设置了两个带安装孔的固定耳位，可通过螺栓直接固定在设备机架、地面安装板上，安装孔位的间距适配常规工业脚控元件的安装尺寸标准，可直接替换同规格老旧脚踏装置无需重新打孔；整体外形采用窄长立式布局，横向占用空间小，不会过多挤占工位操作空间，踏板的踩踏高度符合人体工学，操作人员坐姿状态下脚部自然放置即可完成踩踏动作，长期操作不易产生脚部疲劳。装置侧端设置了快插式接线端口，接线端做了防呆结构设计，可直接对接设备控制回路，内部的触发模块与踏板机械结构做了隔离设计，避免现场粉尘、切削液溅入触发模块造成接触不良，外壳采用硬质工程塑料与金属基座结合的结构，上部踏板部分用高强度工程塑料兼顾绝缘性能与抗冲击性，

　　下部基座采用金属材质提升整体配重与安装稳定性，日常作业中工具掉落、工件磕碰不易造成外壳破损。建模过程中对踏板的转动铰接位做了公差配合预留，铰接轴的间隙控制在合理范围，既保证踏板转动顺畅无卡滞，又避免间隙过大造成踏板晃动产生误触发；内部的电气元件安装位预留了足够的布线空间，可适配不同规格的微动开关、霍尔感应元件，满足不同电压等级控制回路的改装需求。
