XR2206函数信号发生电路板结构设计

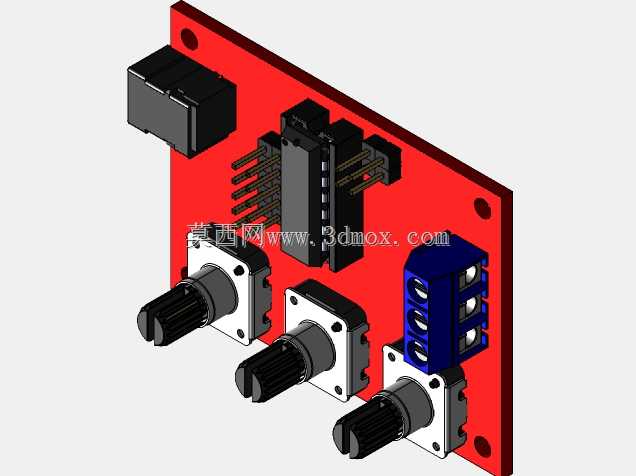

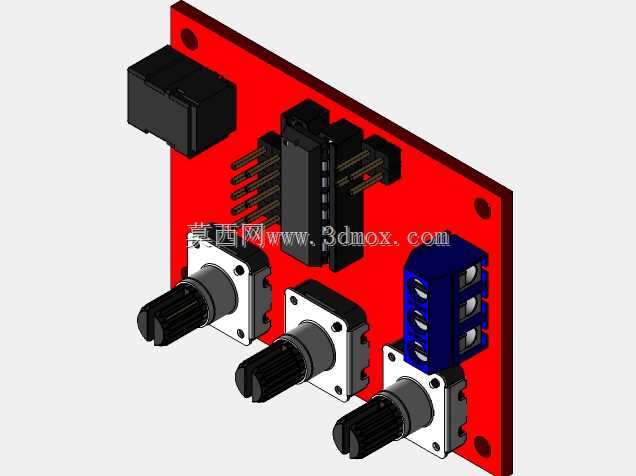

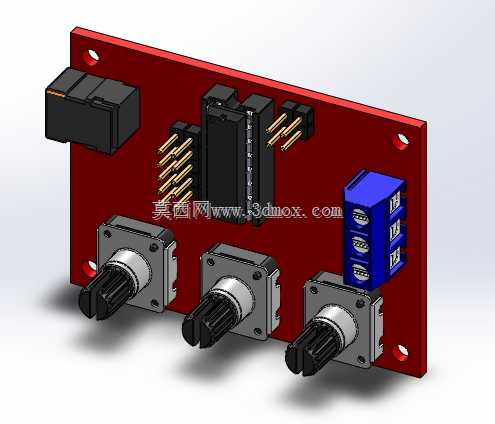

　　这款信号发生模块的结构设计围绕教学实验、电子调试场景的便携使用需求展开，整体采用红色环氧基板作为承载主体，板体边缘预留两个对称的圆形安装孔，可直接通过M3螺丝固定在实验台架、设备内腔或者定制外壳的安装柱上，安装孔位的中心距经过适配常规教学实验箱的安装间距，无需额外打孔改造即可完成装配。板上集成的三个同轴电位器采用卧式侧装布局，旋钮伸出方向与板体平面垂直，调节时手部操作空间充足，不会与板上其他高元件产生干涉，电位器本体通过金属固定耳与基板锁附，长期反复调节也不会出现引脚脱焊、本体偏移的问题。板载的蓝色螺钉式接线端子布置在板体右侧边缘，端子引脚间距为标准5.08mm，可直接接入0.5-2.5平方毫米的单股或多股导线，输出信号、

　　电源输入的接线操作无需额外焊接，现场调试时可快速完成线路接驳。左侧的黑色接插件为电源输入接口，采用防反插的座体设计，插反时无法完全插入，可避免电源极性接反烧毁核心芯片的风险。核心芯片区域布置在板体中部，周围预留了足够的散热空间，芯片座采用立式安装，后期更换芯片无需拆焊，直接插拔即可完成替换。板上的排针采用双排立式布局，针脚长度适配常规杜邦线的插拔深度，可直接与单片机开发板、逻辑分析仪等测试设备连接，拓展信号输出的通道与调试功能。整体布局遵循强弱信号分离的原则，电源走线与信号走线在基板两侧分层布置，减少电源纹波对输出信号波形的干扰，所有元件的高度差控制在15mm以内，板体整体厚度加上最高元件的总高度不超过20mm，

　　可适配绝大多数超薄设备外壳的内部安装空间，安装时无需额外预留过高的容腔。在结构设计阶段，就充分考虑了手工焊接的可操作性，所有元件的焊盘间距都大于0.8mm，手工焊接时不会出现连焊、虚焊的问题，元件之间的间隙预留了镊子、烙铁头的操作空间，即使是新手也能顺利完成元件的焊接与替换。三个电位器的旋钮采用防滑纹理设计，调节时阻尼感均匀，可精准调整输出信号的频率、幅值参数，旋钮的旋转角度与参数变化的线性度经过结构匹配，不会出现调节死区或者参数跳变的情况。
