多关节工业焊接机器人臂结构设计

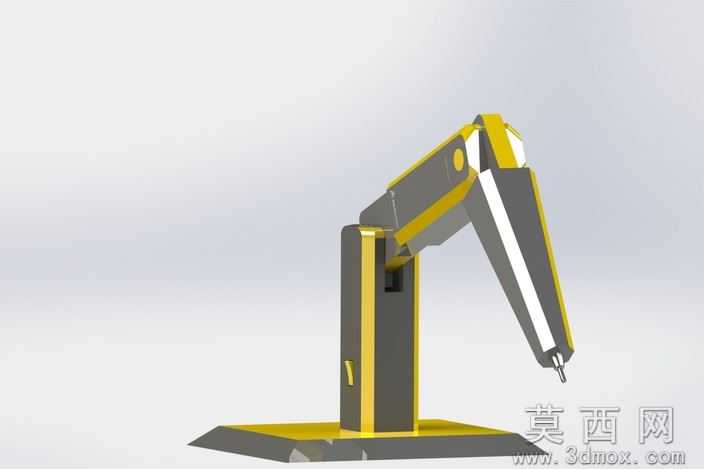

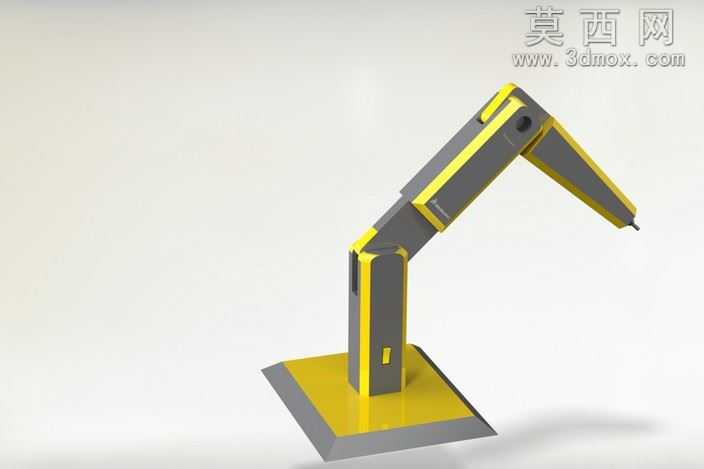

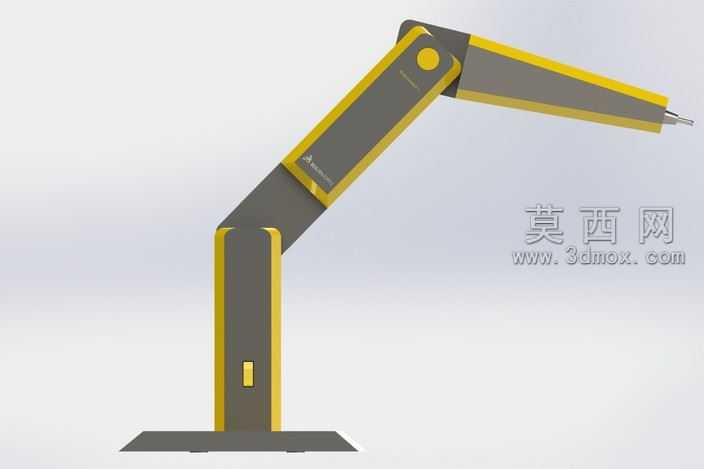

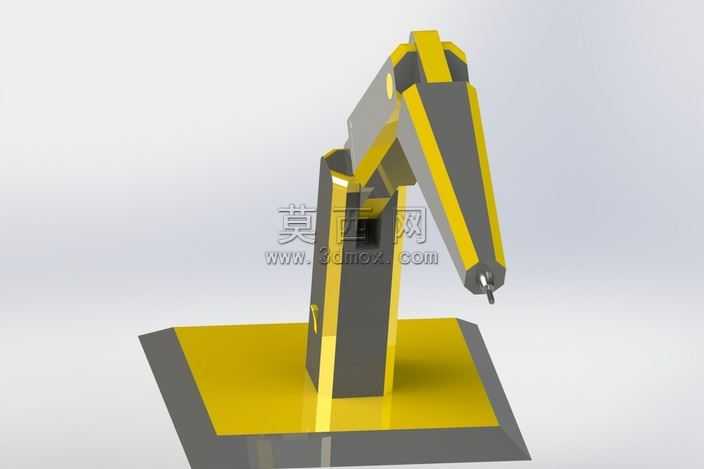

本作品为多关节焊接机器人臂的三维设计方案，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械设计的尺寸公差规范，对每个运动关节的装配间隙、转动行程都做了精准的参数约束，确保后续结构仿真与实际加工的可行性。模型整体采用灰黄撞色的工业设备经典配色方案，在渲染阶段针对不同部件赋予了差异化材质：底座部分采用哑光铸铁材质，添加了细微的磨砂纹理与金属颗粒质感，还原重型设备底座的厚重稳定感；臂身主体采用哑光工程塑料搭配金属包边材质，黄色警示区域做了高饱和度的半哑光漆面处理，既符合工业设备的安全标识规范，也让整体视觉层次更加清晰；末端执行器部分采用亮面金属材质，模拟焊枪的金属光泽与精密加工质感，关节处的转动轴添加了轻微的金属反光与倒角高光，凸显机械结构的精密感。结构设计上采用三段式多关节串联布局，底座为固定式安装结构，提供稳定的支撑基础，第一级大臂关节可实现水平方向大范围回转，第二级小臂关节可完成垂直方向的俯仰摆动，末端腕部关节可实现焊枪姿态的多角度微调，各关节的转动副都做了简化的装配结构预留，可适配后续添加伺服电机、减速器等标准传动部件的设计需求。设计思路围绕简易焊接作业场景展开，摒弃了冗余的复杂结构，在保证运动覆盖范围满足常规工位焊接需求的前提下，尽可能简化了臂身的结构造型，降低了后续加工制造的难度，整体结构紧凑合理，运动路径无干涉，可作为小型自动化焊接工位的机械载体，也可作为教学演示用的工业机器人结构参考模型，帮助学习者理解多关节机械臂的运动原理与结构组成。
