立式自动化焊接加工设备三维设计

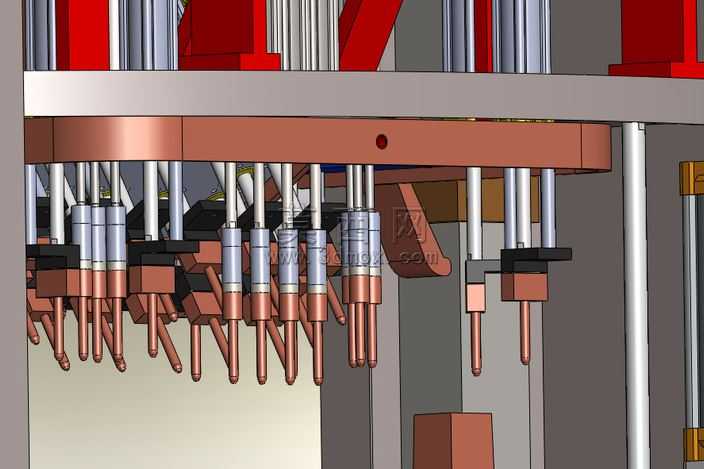

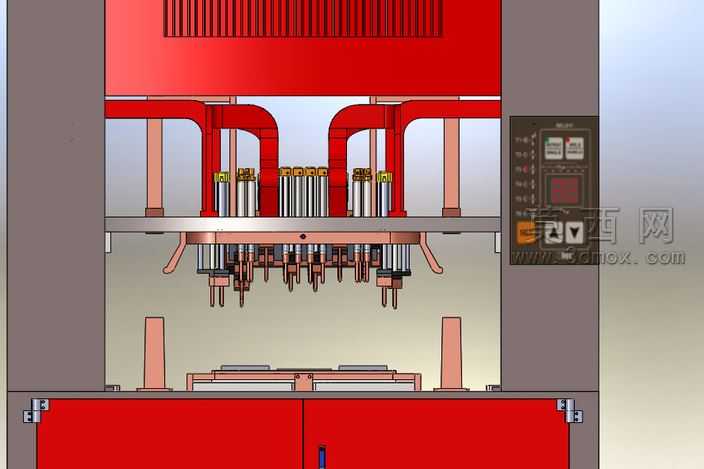

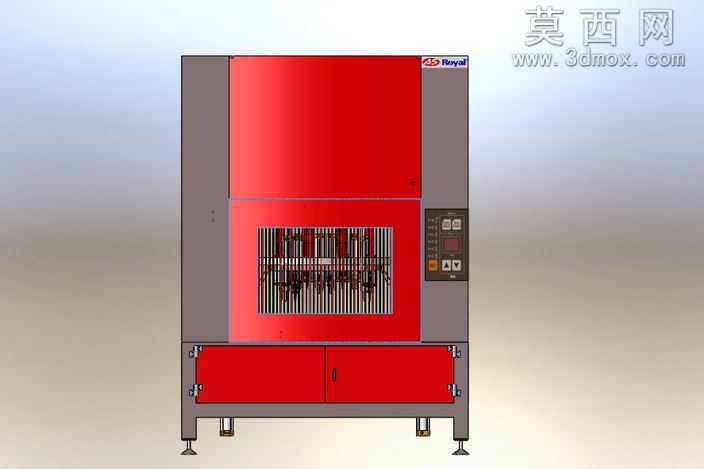

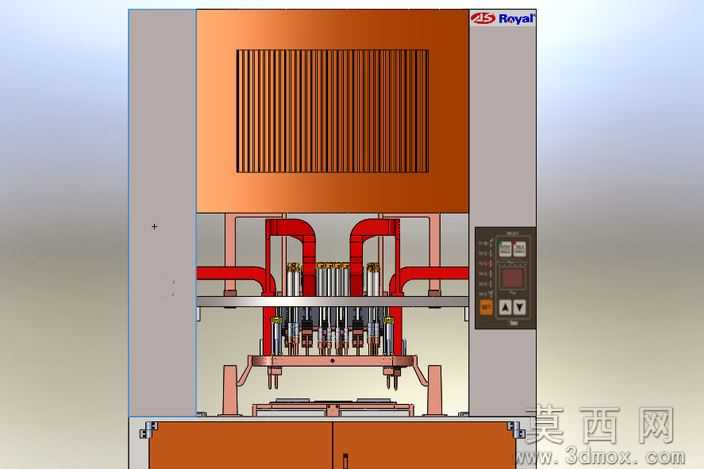

本作品为立式自动化焊接加工设备的三维建模设计，整体采用立式柜式结构布局，在三维建模过程中严格遵循工业设备的实际尺寸比例进行搭建，从整体框架到局部细节都做了完整的结构还原。建模阶段首先搭建设备的主体支撑框架，采用方管焊接机架的结构逻辑，还原了设备底部的可调支撑脚结构，支撑脚带有调节螺纹与防滑脚垫，可实现设备水平度的微调，适配不同平整度的车间安装地面。设备主体分为三个功能区域，上部为封闭的动力与控制安装舱，中部为带防护格栅的焊接作业舱，下部为双开门储物与配件收纳舱，各舱体的钣金拼接结构都做了精准的建模还原，包括钣金折弯边、拼接缝隙、门锁铰链、合页结构都按照实际钣金加工工艺进行设计。外观材质渲染上，主体舱门采用醒目的工业红哑光烤漆材质，侧框架采用深灰色金属磨砂材质，操作面板区域还原了深色塑料按键面板、数显显示屏、控制旋钮与状态指示灯的细节，面板上的品牌标识也做了清晰的贴图处理。中部作业舱的防护格栅采用金属栅格结构，透过格栅可清晰看到内部的多工位焊接执行组件，包括焊枪安装座、工件定位夹具、传动导轨等内部结构，还原了焊接作业区域的防护设计逻辑，既可以观察内部作业状态，又能阻挡焊接弧光与焊渣飞溅。下部双开门结构还原了嵌入式门锁、门体加强筋、柜门铰链的细节，底部的柜体支撑脚与调平结构也做了完整呈现。设计过程中充分考虑了工业焊接设备的实际使用需求，整体结构紧凑，立式布局有效节省车间占地面积，各功能区域划分清晰，上部封闭舱可容纳电气控制元件与焊接电源，中部作业区配备安全防护结构，下部柜体可收纳焊接配件、耗材与维修工具，符合工业生产场景下的设备使用逻辑。建模过程中对各部件的装配关系做了严谨的约束，可直观展示设备的装配结构与部件组成，渲染阶段采用工业场景常用的柔光环境，突出金属材质的质感与设备的结构轮廓，清晰呈现设备的外观设计与结构特点。
