小型涡轮螺杆组合式动力结构设计

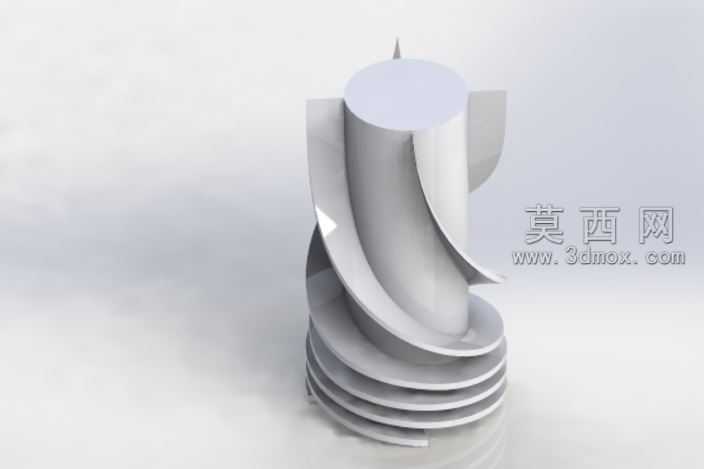

本作品为小型涡轮螺杆组合式动力结构的三维建模设计，整体采用一体化同轴布局思路，将上部螺旋涡轮叶片与下部多级螺杆密封段整合在同一圆柱基体上，实现流体动能转换与介质输送功能的集成。建模过程中首先以中心圆柱为基准特征，通过螺旋线扫描生成上部的变曲率涡轮叶片，叶片曲面采用G2连续过渡处理，保证流体流经叶面时的流场平顺性，减少紊流损耗；下部的多级螺杆齿形采用渐开线轮廓参数化绘制，每级螺距保持一致，齿顶与齿根的圆角经过优化，既保证啮合传动时的接触强度，也降低流体介质在螺杆段的泄漏率。渲染阶段采用哑光银灰色金属材质模拟合金加工质感，通过环境光遮蔽效果突出叶片曲面的弧度变化与螺杆齿槽的层次结构，基体顶面与叶片边缘添加细微的倒角特征，还原实际机械加工的工艺细节。结构设计上充分考虑部件的动平衡性能，所有叶片沿中心轴呈圆周对称分布，下部螺杆段的同轴度公差控制在合理范围内，避免高速运转时产生径向振动；基体底部预留装配定位轴段，可直接与动力输出轴或轴承座配合安装，上部涡轮叶片的迎角经过多轮参数调整，适配低流速流体的动能捕获需求，整体结构紧凑无冗余特征，既满足流体动力转换的功能要求，也兼顾了零部件的加工工艺性，可直接用于小型流体动力装置、微型汽轮机或螺杆输送机构的原理验证与结构参考。
