智能计量终端壳体结构三维设计

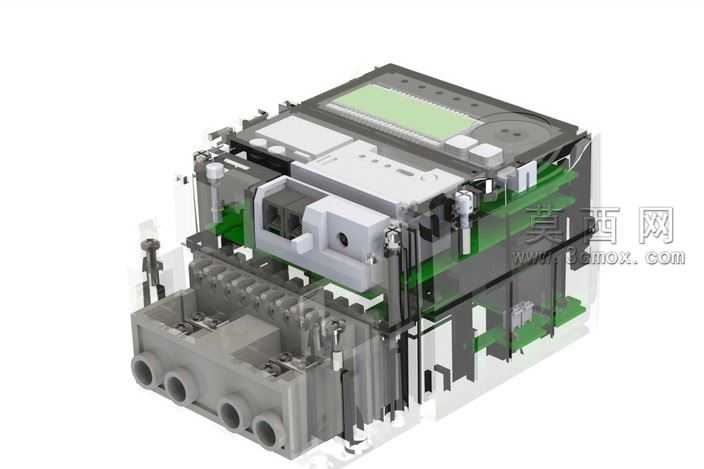

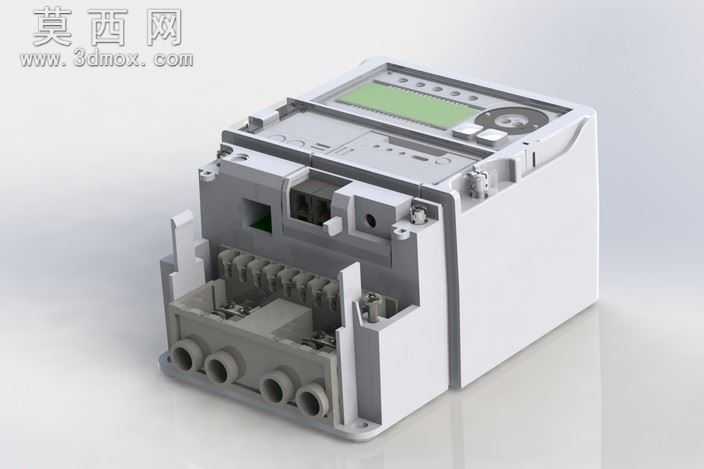

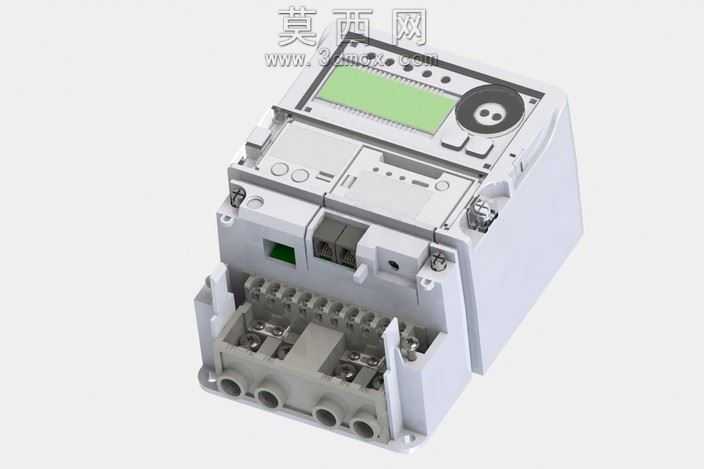

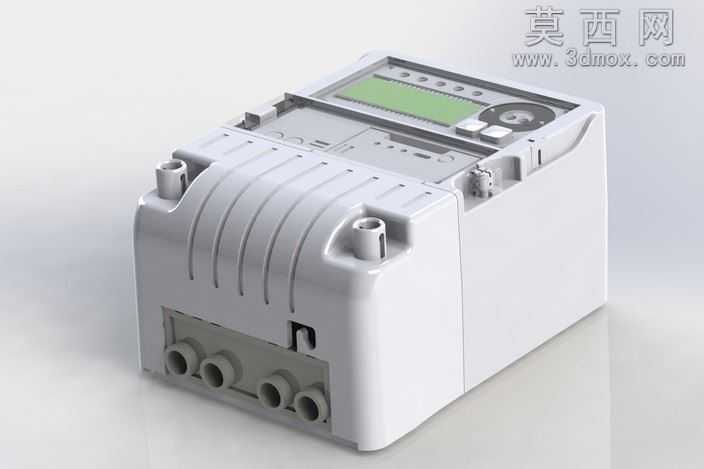

本作品为智能计量类终端设备的壳体结构三维设计，整体采用模块化分层设计思路，在三维建模过程中严格遵循工业仪表类产品的装配公差规范，对上下壳体的扣合结构、接线端口的定位结构、内部元器件的安装卡槽都做了精细化的参数化建模。建模阶段首先完成主体外壳的基础轮廓绘制，通过拉伸、抽壳特征构建出主腔体结构，再针对正面的显示屏安装位、按键操作区、旋钮安装槽做了精准的切除与补强设计，保证面板区域的结构强度与安装适配性。下部的接线腔体部分，设计了多组并排的接线端口过孔，每个过孔周边都做了加厚的加强筋结构，避免接线插拔过程中造成端口开裂，同时腔体内部设计了多道分隔筋，用于区分不同接线回路，满足电气安全的间距要求。壳体两侧设计了快装式卡扣结构，配合底部的安装固定孔，可实现设备在导轨或面板上的快速装配，卡扣的形变参数经过反复校核，保证多次拆装后仍能保持足够的扣合力。材质渲染阶段，主体外壳采用哑光浅灰色工程塑料材质，还原了ABS+PC合金材料的细腻磨砂质感，内部的接线端子、金属卡扣部分赋予了镀锌金属材质，表面做了轻微的粗糙度处理，还原工业五金件的真实质感，显示屏区域采用半透明的深色亚克力材质，模拟真实仪表的显示窗口效果。整体结构设计充分考虑了工业现场的使用需求，既保证了内部元器件的防护性能，又兼顾了装配、接线、维护的操作便利性，所有配合面都做了止口设计，可达到基础的防尘防水等级要求，建模过程中所有特征都保留了参数化历史记录，可根据实际元器件尺寸快速调整壳体的内部空间与安装位尺寸，适配不同规格的计量终端产品开发需求。
