透明外壳智能电能表结构设计

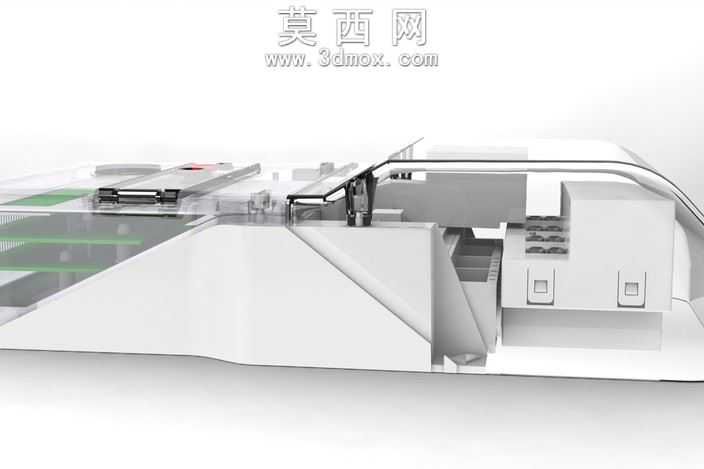

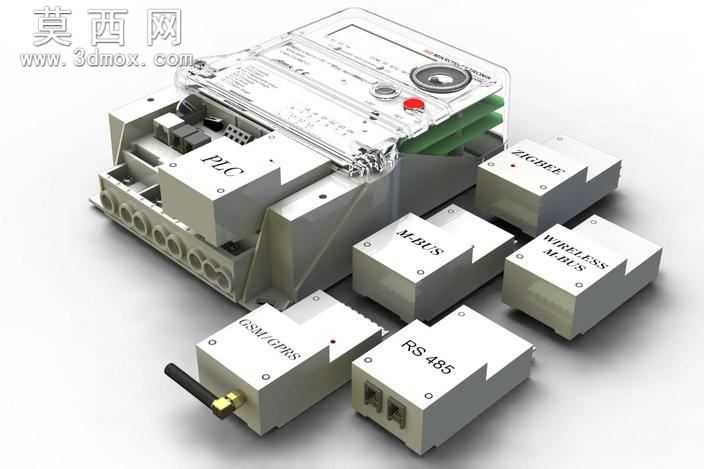

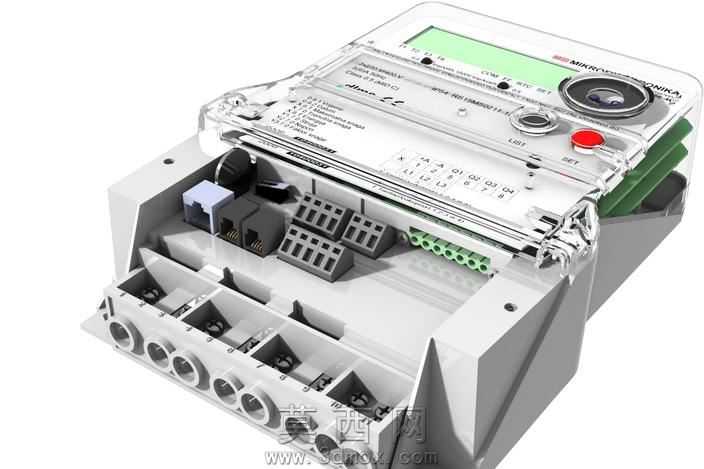

本作品为智能电能表的三维结构设计，采用半剖透明化展示方式完整呈现内部组件布局与装配关系。建模过程中首先依据电能表行业标准尺寸绘制外壳基体，上盖采用高透PC材质模拟，通过曲面建模还原壳体的圆弧倒角与卡扣装配结构，确保上下盖的配合间隙符合电气设备防护等级要求。内部结构按功能分区进行排布：顶部区域设置液晶显示窗口、红外通讯端口与功能按键，按键采用红色硅胶材质建模，还原按压触感的结构特征；中部区域集成计量模块、通讯接口与接线端子排，端子排按强电、弱电分区设计，分别设置栅格状防护结构与接线孔位，每个接线位预留螺丝锁紧空间，同时在端子旁标注对应接线序号，还原真实电表的接线标识设计；底部进线区域设置多组圆形穿线孔，孔位边缘做倒角处理避免割伤线缆，内部对应每个进线位设置压线结构，确保线缆固定牢靠。渲染阶段采用工作室光照环境，透明外壳材质设置合适的折射率与粗糙度，既清晰展示内部结构，又保留塑料外壳的质感，内部PCB板、电子元件、金属端子分别赋予对应材质，金属端子添加轻微做旧效果提升真实感，整体模型严格遵循电能表的实际装配逻辑，各部件之间无干涉，可直接用于结构验证、产品展示或教学演示使用。
