3Dconnexion三维空间鼠标精细建模作品

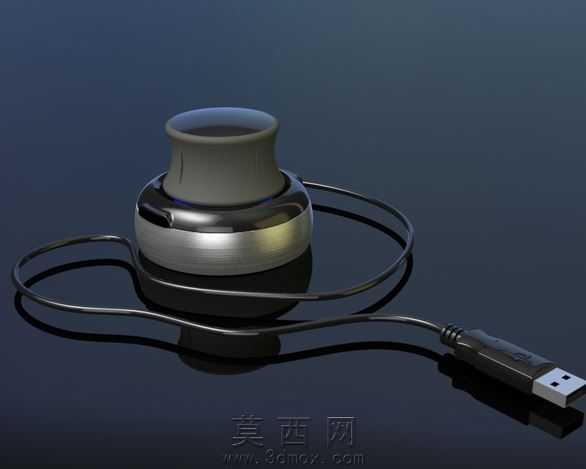

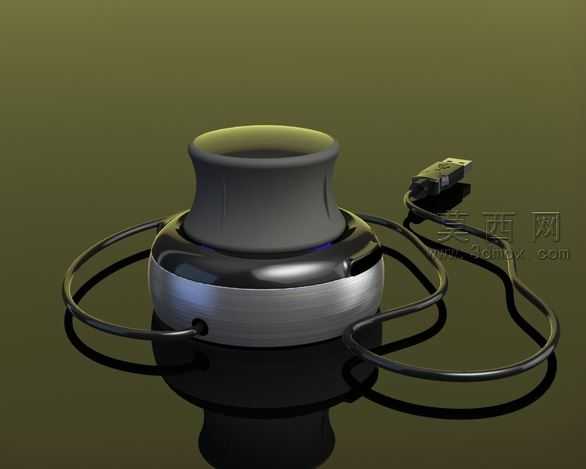

本作品为3Dconnexion空间鼠标的全参数化三维建模成果，建模阶段以实物测绘数据为基准，在主流三维CAD环境中完成全特征构建，首先通过草绘绘制底座的圆形轮廓与顶部操控旋钮的截面曲线，利用旋转特征生成主体的回转基体，再通过拉伸、切除命令完成底座侧面的走线槽、接口位等细节结构，线缆部分采用扫描特征完成路径拟合，还原了实物线缆自然弯曲的松弛形态，USB接头部分单独拆分建模，还原接头的金属触片与塑料外壳的分层结构。材质与渲染阶段针对产品不同部件的质感做了精细区分：底座下半部分采用磨砂金属材质，调整金属度、粗糙度参数模拟铝合金阳极氧化的细腻哑光质感，边缘处添加微弱的倒角反光效果还原金属加工的细节；上半部分操控旋钮采用类肤橡胶材质，调低金属度、调高粗糙度，添加细微的凹凸纹理模拟橡胶表面的防滑触感；线缆部分采用哑光软胶材质，添加轻微的半透明参数模拟橡胶线材的质感；USB接头的金属部分做高反光金属材质处理，塑料外壳做亮面黑色塑料质感。场景搭建采用深色反光台面作为承载面，添加柔和的顶光与侧光，在台面上生成自然的产品倒影，突出产品的圆润轮廓与材质层次，整体渲染角度选择45度俯视视角，完整呈现产品的整体形态与线缆布局。设计思路上严格遵循实物的人机工程比例，顶部旋钮的高度、直径按照实际握持操作的尺寸还原，底座的配重部分做了内部结构的示意性建模，还原产品重心偏低、放置稳定的设计特点，所有部件之间的装配间隙都按照实际产品的公差做了预留，可直接用于产品展示、结构验证或者二次设计修改。
