槽式螺旋给料输送设备结构设计

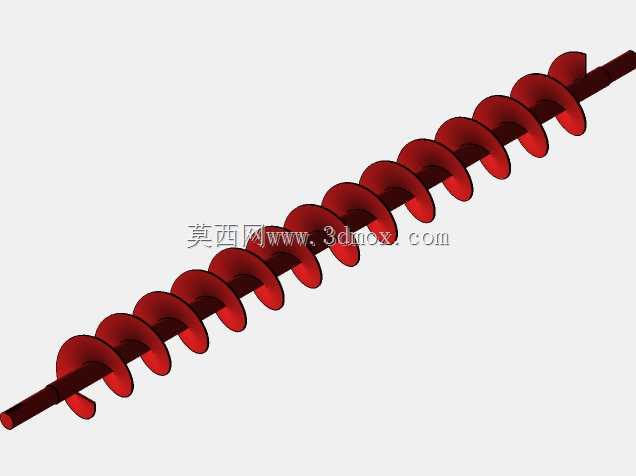

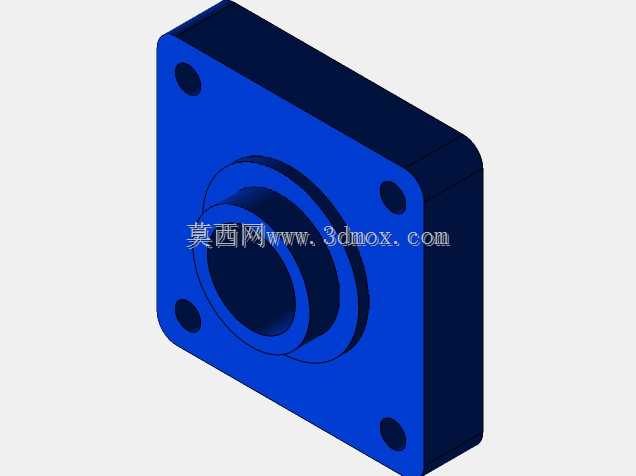

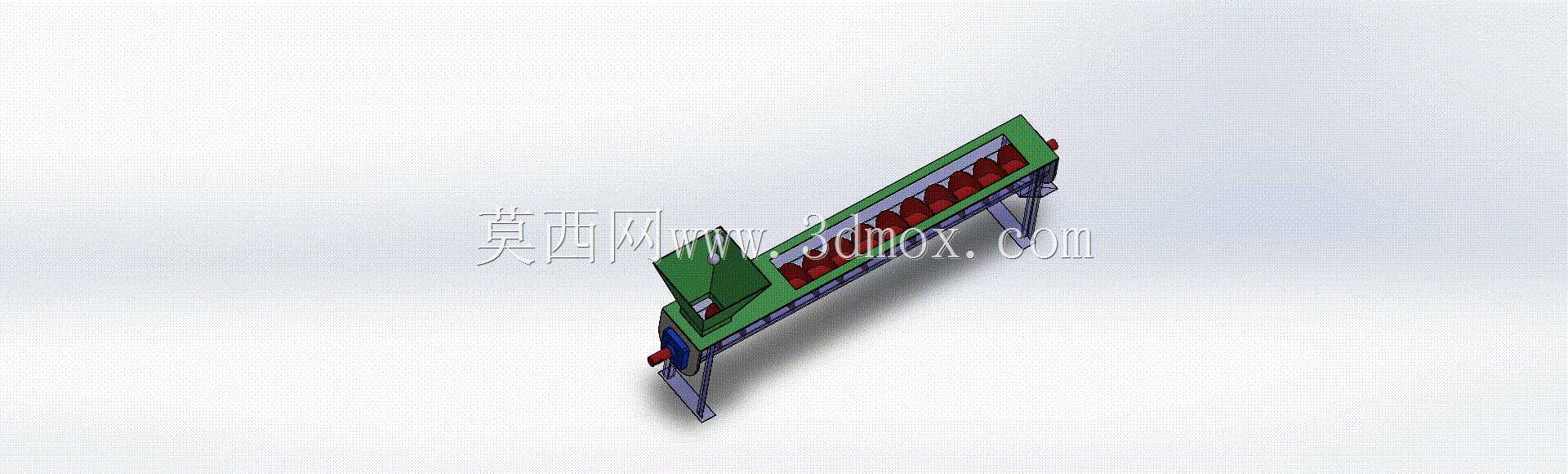

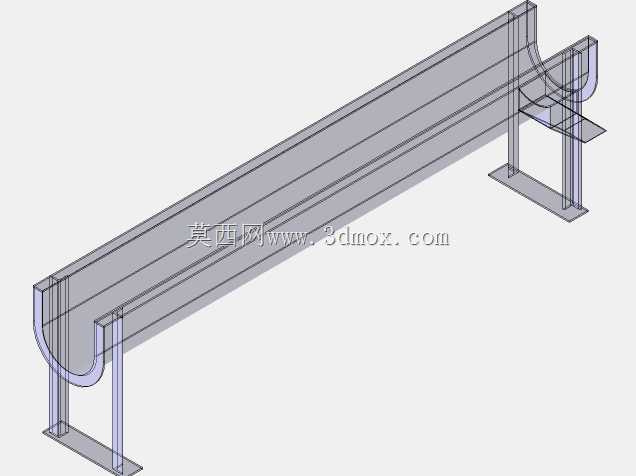

　　在散料连续输送的工程场景中，这类槽式螺旋输送结构常被用于粉体、小颗粒物料的水平或小倾角输送环节，常见于粮食加工、建材生产、化工配料、污水处理等工段，承担均匀给料、短距离转运的功能，可适配密闭输送需求，减少物料洒落与粉尘外溢。从结构设计逻辑来看，该设备采用U型截面槽体作为物料承载主体，槽体上方设置盖板形成密闭输送空间，内部布置连续螺旋叶片轴，两端通过带座轴承支撑在槽体端板上，一端连接驱动单元提供旋转动力，螺旋叶片旋转时推动物料沿槽体轴向移动，实现从进料端到出料端的连续输送。槽体下方布置的可调式支腿结构，可根据现场安装平面的高度差调整支撑高度，适配不同生产线的进料口对接高度，支腿与槽体采用螺栓连接，便于现场拆装调整，

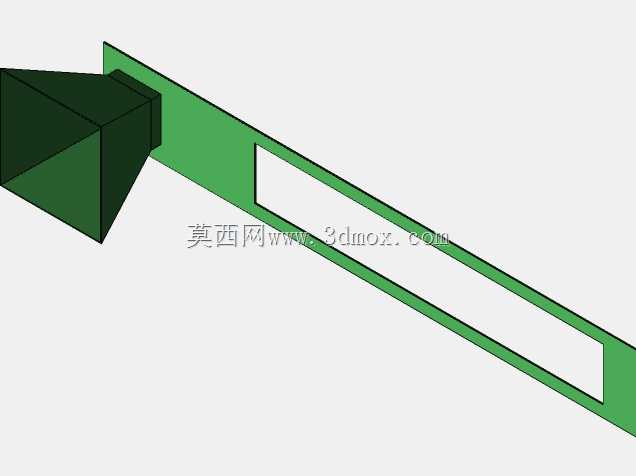

　　支腿底部预留安装孔位，可通过膨胀螺栓固定在地面基础上，抵消设备运行时的振动偏移。设计过程中需要重点考量螺旋叶片与槽体内壁的间隙控制，间隙过大会残留物料造成输送效率下降，间隙过小则容易出现叶片刮蹭槽壁的问题，一般根据输送物料的粒径大小预留3-8mm的均匀间隙，同时螺旋轴的同轴度公差需要控制在合理范围内，避免长轴运转时出现挠曲变形刮碰槽体。进料口设置在槽体尾部上方，为敞口接料结构，可对接上游料仓、振动给料机的出料口，出料口设置在槽体头部下方，可直接对接下游设备的进料端，进出口的法兰尺寸可根据现场对接设备的接口参数做适配调整。设备的驱动端一般布置在出料端一侧，使螺旋轴处于受拉工作状态，减少轴的受压挠曲变形，提升长距离输送时的轴系稳定性。

　　螺旋叶片采用等螺距连续设计，针对磨琢性较强的物料可在叶片边缘堆焊耐磨层，提升叶片使用寿命，槽体内部可根据需求衬耐磨衬板，减少槽体磨损。安装时需要保证槽体的直线度，沿输送方向的水平度偏差控制在千分之一以内，两端轴承座的同轴度需要找正，避免轴系运转时出现附加载荷导致轴承过早损坏。设备运行时转速不宜过高，根据物料的流动性差异选择合适的工作转速，流动性好的颗粒物料可适当提高转速，粘性大、易结块的物料需降低转速避免物料被抛起无法正常输送。该结构整体布局紧凑，占用横向空间小，可在狭窄的车间空间内布置，无需复杂的土建基础，适合中小型生产线的散料转运环节，相比皮带输送机更适合密闭输送易扬尘、易洒落的物料，相比斗式提升机更适合水平方向的短距离均匀给料。
