小型咖啡烘焙研磨一体化加工设备结构

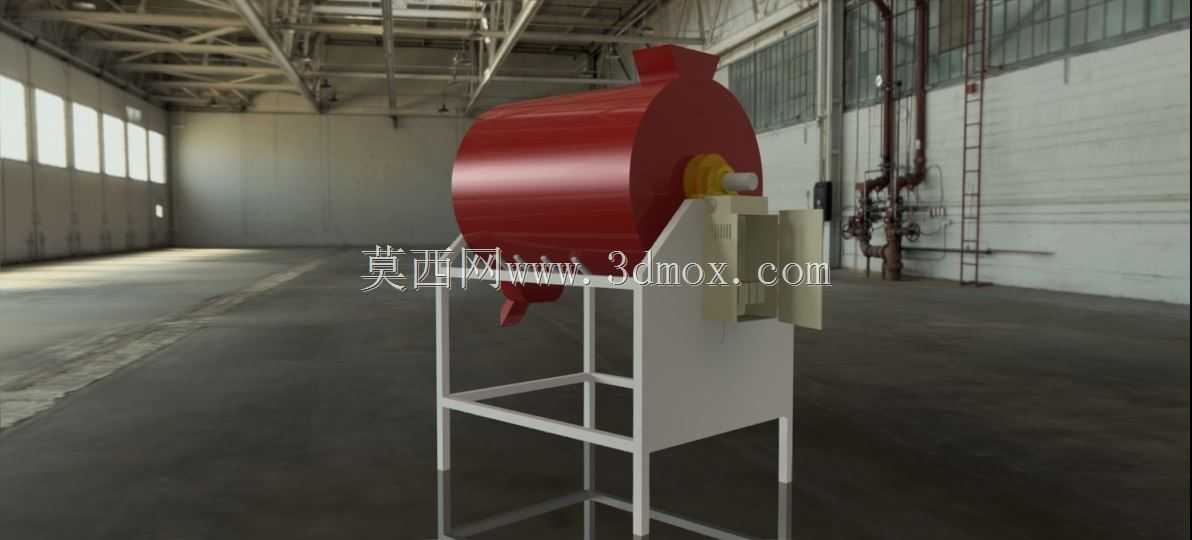

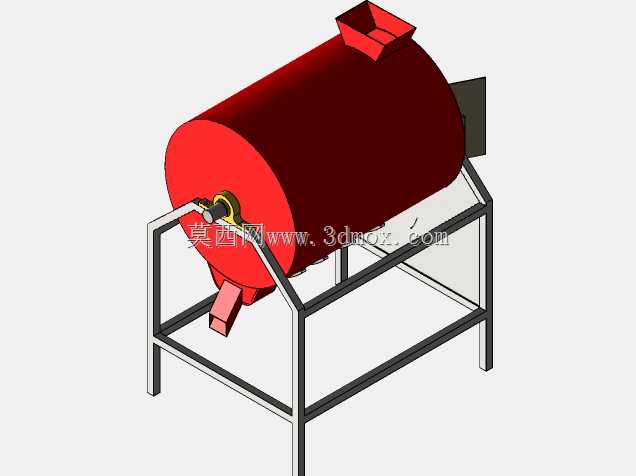

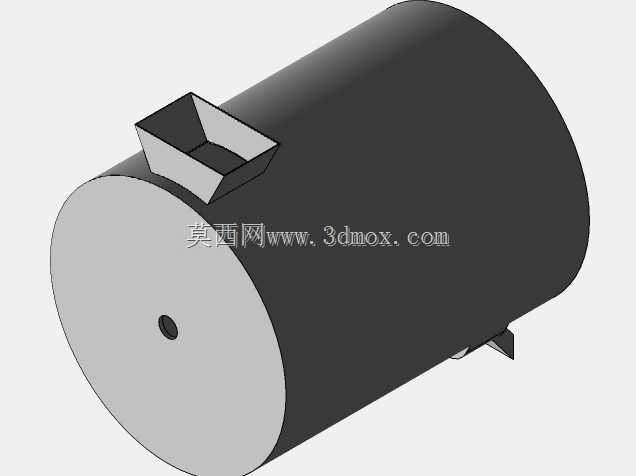

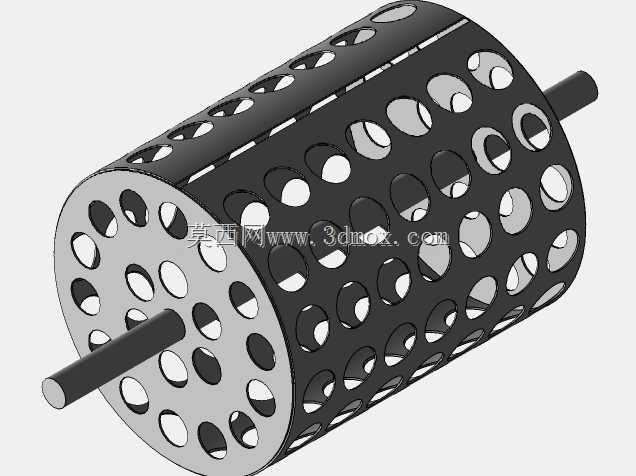

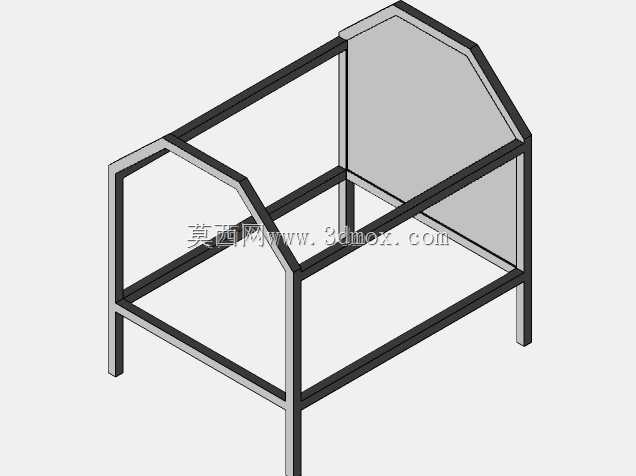

　　这套设备面向小型精品咖啡加工门店、家庭工坊及咖啡教学实训场景设计，整合了生豆烘焙与熟豆研磨两道核心工序，可减少生豆烘焙完成后转移至研磨设备的物料损耗与风味流失，适配小批量单次加工的使用需求。设备主体采用卧式滚筒作为烘焙腔体，滚筒外侧设置均匀排布的导热接触面，可保证烘焙过程中筒内生豆受热均匀，避免局部焦糊问题；滚筒端部分别设置进料口与出料导槽，烘焙完成的熟豆可通过导槽直接送入下方衔接的研磨腔，无需额外人工转接。支撑结构采用方管焊接式机架，机架底部预留水平调节脚座安装位，可适配不平整的操作台面安装，整体安装边界控制在1200mm800mm1500mm范围内，无需占用过大的操作空间，适配小型操作间的布局要求。

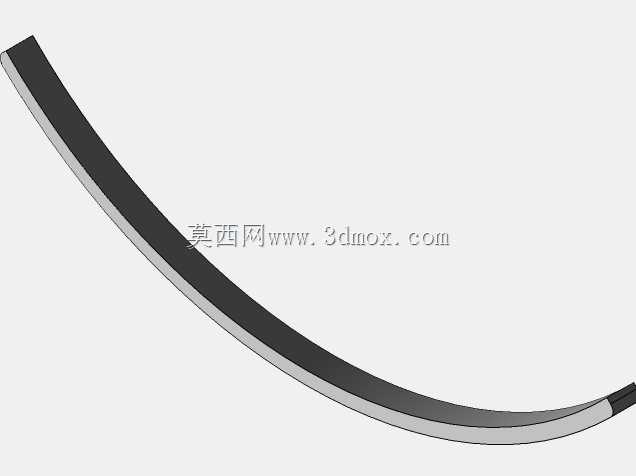

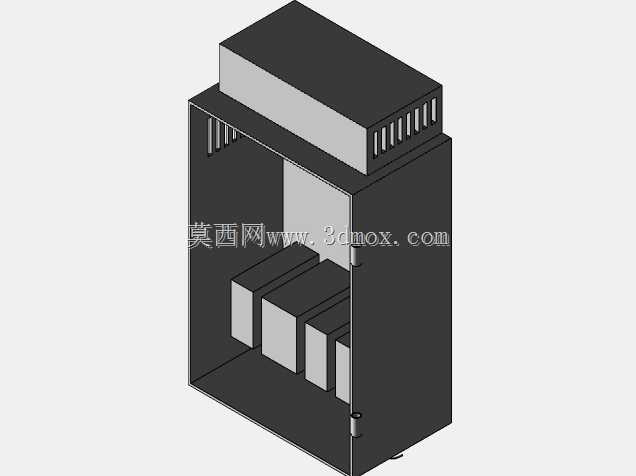

　　设计过程中优先考虑了操作的便捷性，滚筒驱动端设置在机架侧方，与烘焙腔体做隔热隔离，避免传动部件长期受高温影响出现寿命衰减；研磨机构的出料高度预留了常规咖啡接粉容器的放置空间，操作人员无需额外垫高接粉器具即可完成接粉。烘焙腔体的转速参数经过适配调整，可实现浅烘、中烘、深烘三个成熟度等级的加工需求，转动过程中筒内的导料筋可带动生豆持续翻转，保证每颗生豆都能均匀受热，形成稳定的咖啡风味。研磨模块与烘焙模块的衔接处设置可开合的挡料结构，烘焙过程中挡料板关闭，避免生豆在翻滚过程中掉入研磨腔；烘焙完成后开启挡料板，熟豆可依靠自重落入研磨腔完成后续研磨工序，整套流程无需复杂的人工操作。设备的外露传动部位均设置安全防护壳，避免操作人员误触高温部件或运动部件，符合食品加工设备的安全操作要求；整体结构拆分逻辑清晰，烘焙滚筒、研磨腔、机架三个模块可单独拆分维护，日常清洁时可快速拆卸接触物料的部件，满足食品加工的卫生清洁要求。
