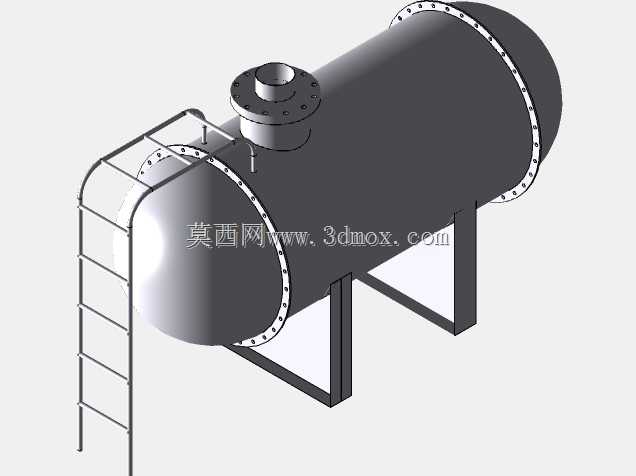

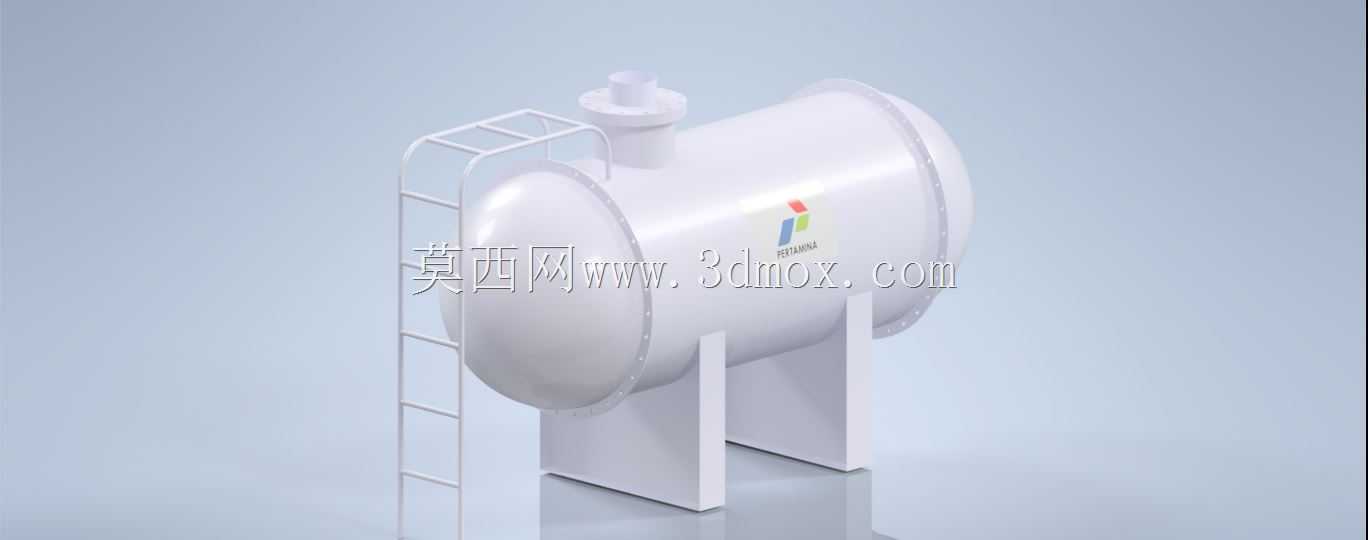

卧式工业储油罐体三维结构设计

　　这款卧式储油罐体的三维结构设计，首先要匹配工业场景中液态油料的中转、暂存需求，常见于车间液压站供油、小型燃油机组储配、工业设备润滑系统储油等工况，区别于小型民用储油容器，该结构优先考虑工业场景下的安装稳定性、检修便捷性与长期使用的结构可靠性。从结构设计逻辑来看，罐体采用卧式圆筒形主体结构，这种形态的优势在于相同容积下罐体受力更均匀，内部液体静压对罐壁的载荷分布更平顺，相比立式储罐能降低整体安装高度，适配车间层高受限的安装场景，同时降低油料加注时的液体冲击对罐体支座的载荷。罐体两端采用标准椭圆形封头结构，封头与筒体采用焊接连接的结构形式，建模时预留了焊接坡口的工艺余量，匹配实际加工中的焊接工艺要求，

　　避免应力集中导致的罐体变形或渗漏问题。支座部分采用两个对称布置的鞍式支座，支座与罐体接触位置做了圆弧贴合面设计，增大接触面积分散罐体满载时的承重载荷，支座底部预留了地脚螺栓安装孔位，可直接与混凝土基础或钢制安装平台做刚性连接，安装边界尺寸适配常规工业设备的安装间距要求，两个支座的间距经过载荷核算，避开罐体的应力集中区域，防止长期承重导致筒体局部凹陷。罐体顶部设置了带法兰连接的加注口结构，加注口带密封端盖，可避免油料挥发与外部杂质进入罐内，同时加注口旁预留了液位计、呼吸阀的安装接口位，满足不同工况下的功能扩展需求。罐体侧面设置了直爬梯结构，爬梯与罐体采用抱箍式连接固定，无需在罐体上额外开孔焊接，避免破坏罐体整体的密封性能，

　　爬梯踏步做了防滑结构设计，方便运维人员登顶开展检修、加注作业。建模过程中对罐体的壁厚做了等比例还原，筒体壁厚、封头壁厚、支座板材厚度均匹配常规常压储油罐体的行业设计规范，所有连接部位的圆角、倒角处理都符合机械加工的工艺要求，不存在无法落地加工的非标准结构。从实际使用角度，该结构可根据需求调整筒体长度来改变储油容积，不需要重新设计封头、支座、加注口等通用部件，具备较好的系列化扩展空间，内部可根据存储油料的类型增设防波板结构，降低设备移动或油料加注时的液体浪涌冲击，适配移动供油单元的使用需求。
