AutodeskInventor格式国际象棋棋盘棋子套装

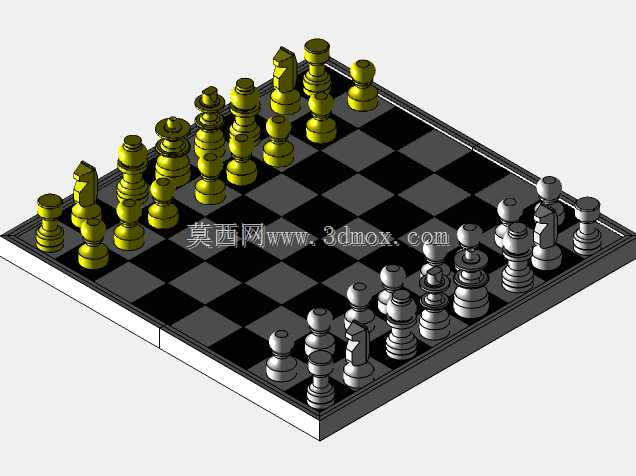

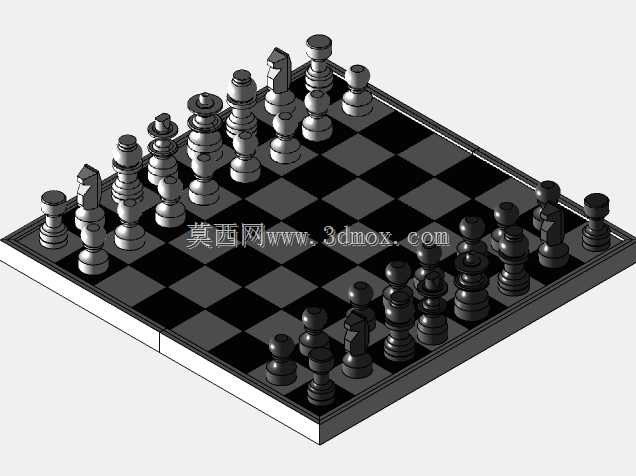

　　这套国际象棋三维结构采用Autodesk Inventor完成全参数化建模，覆盖标准8×8黑白格棋盘与全套32枚对应棋子，所有零件均保留可编辑特征树，方便后续根据使用需求调整尺寸比例、更换材质配色或是做衍生结构设计。从实际应用场景来看，该结构可直接对接桌面级3D打印生产流程，制作实体教具用于青少年棋类入门教学，也可作为文创摆件的结构基础，替换不同表面处理工艺后适配家居装饰、商务礼品等场景，部分结构简化后还能嵌入益智类桌面游戏的配套组件设计中。

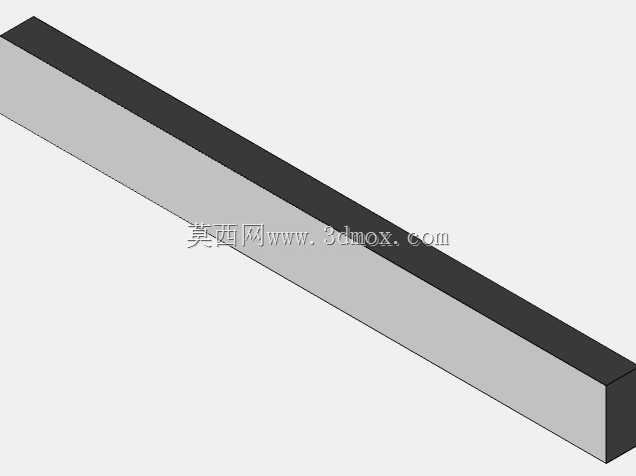

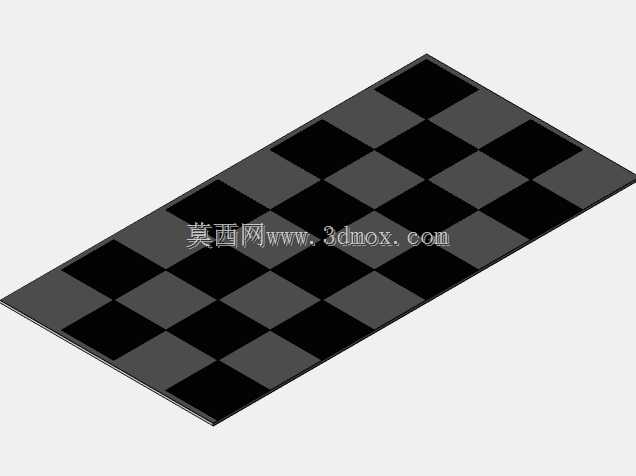

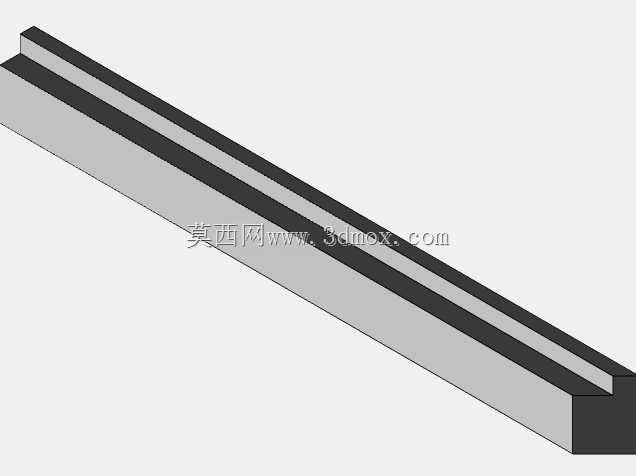

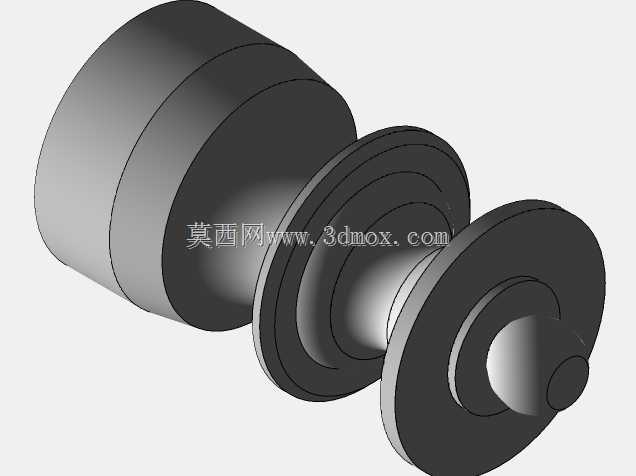

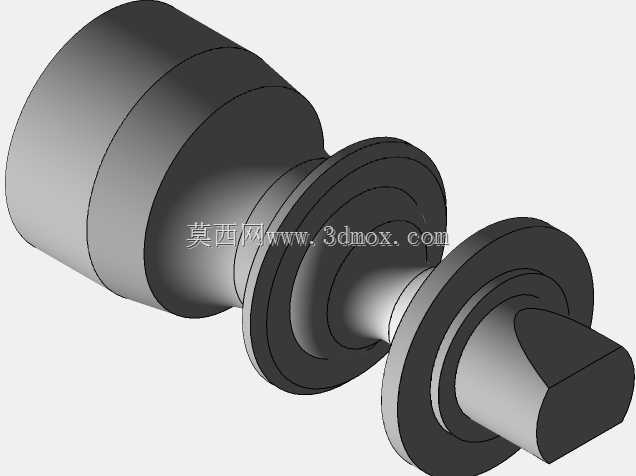

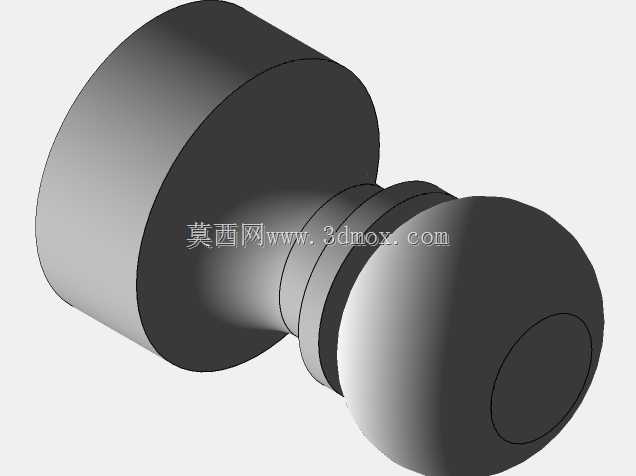

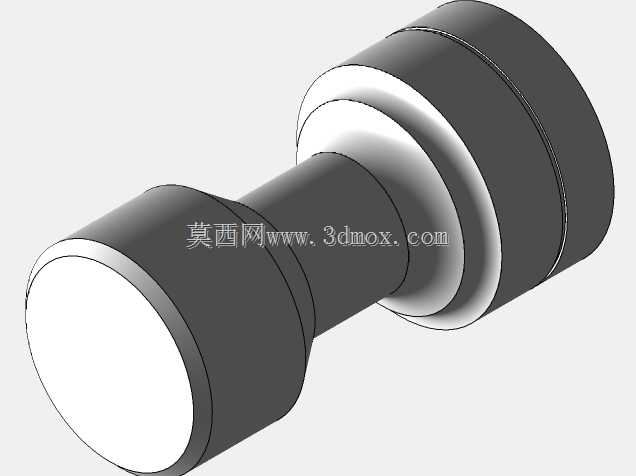

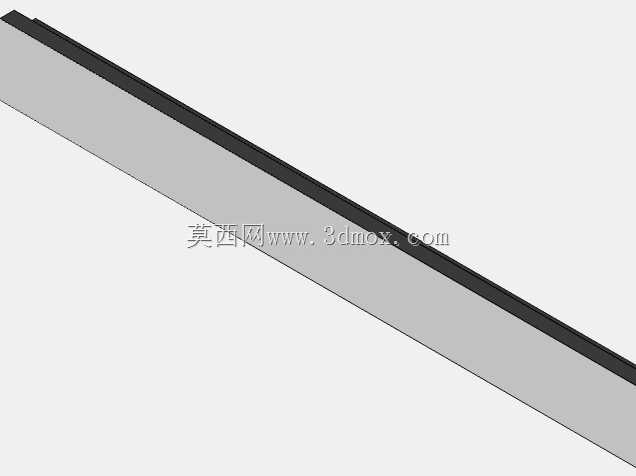

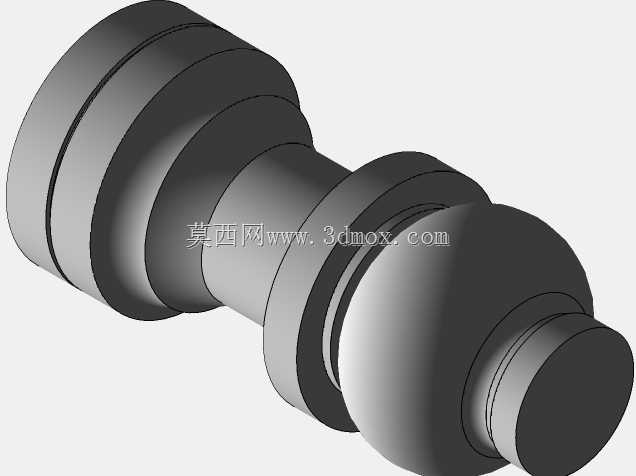

　　设计过程中优先考虑了棋子的识别性与摆放稳定性，每类棋子的外形轮廓严格遵循国际象棋通用造型规范：王、后采用顶部差异化冠形结构区分，车采用城堡式立柱造型，象采用斜顶主教帽轮廓，马保留经典的马头侧视造型，兵采用统一的圆台加顶珠结构，所有棋子底部均设计了直径统一的定位凸台，与棋盘格面的浅凹槽形成间隙配合，日常摆放时不会因桌面轻微晃动移位，拿取时也不会出现卡滞问题。棋盘采用分体式边框加格面拼接结构，边框预留了0.8mm的圆角过渡，避免锐边划伤，格面的黑白块采用等厚实体拼接，整体厚度控制在12mm，单格边长为50mm，整套棋盘展开后的外形尺寸为420mm×420mm，可适配常规书桌、休闲茶桌的摆放空间，收纳时可将棋子统一放置在棋盘下方的隐藏储物格内，该储物格结构在建模时已预留抽拉轨道的安装位，后续拓展收纳功能时无需重新改动主体结构。

　　建模阶段对所有配合面做了公差预留，棋子定位凸台与棋盘凹槽的配合间隙设置为0.2mm，既满足打印件的成型公差要求，也能保证插拔手感顺畅；所有棋子的重心均经过调整，底部配重区域的实体密度在建模时做了参数化设置，可根据实际选用的打印材料（PLA、树脂、金属粉末等）调整配重块尺寸，避免棋子出现倾倒问题。棋盘的格面拼接处采用止口定位结构，组装时无需额外粘接即可保证格面平齐，拼接缝隙控制在0.1mm以内，不会出现高低差影响棋子滑动。针对教学场景的使用需求，建模时还预留了棋子顶部的标识刻印位，可直接在特征树中编辑文字内容，刻印棋子名称或是教学提示符号，无需重新绘制曲面。如果用于文创礼品场景，可直接替换棋盘边框的浮雕特征，嵌入定制化的logo或是装饰纹样，所有曲面均做了G1连续处理，后续做渲染、开模或是3D打印时不会出现破面、棱角突兀的问题。
