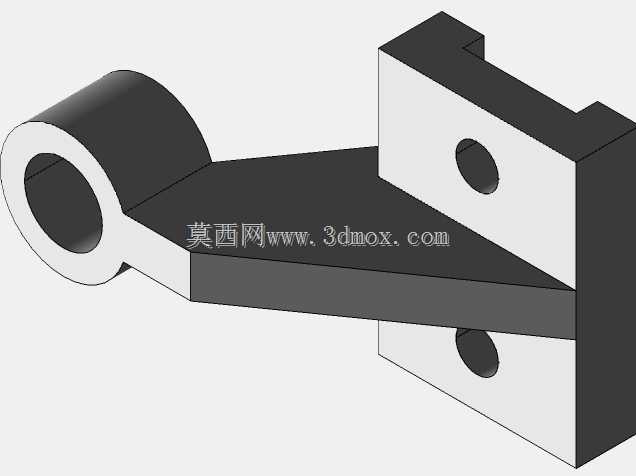

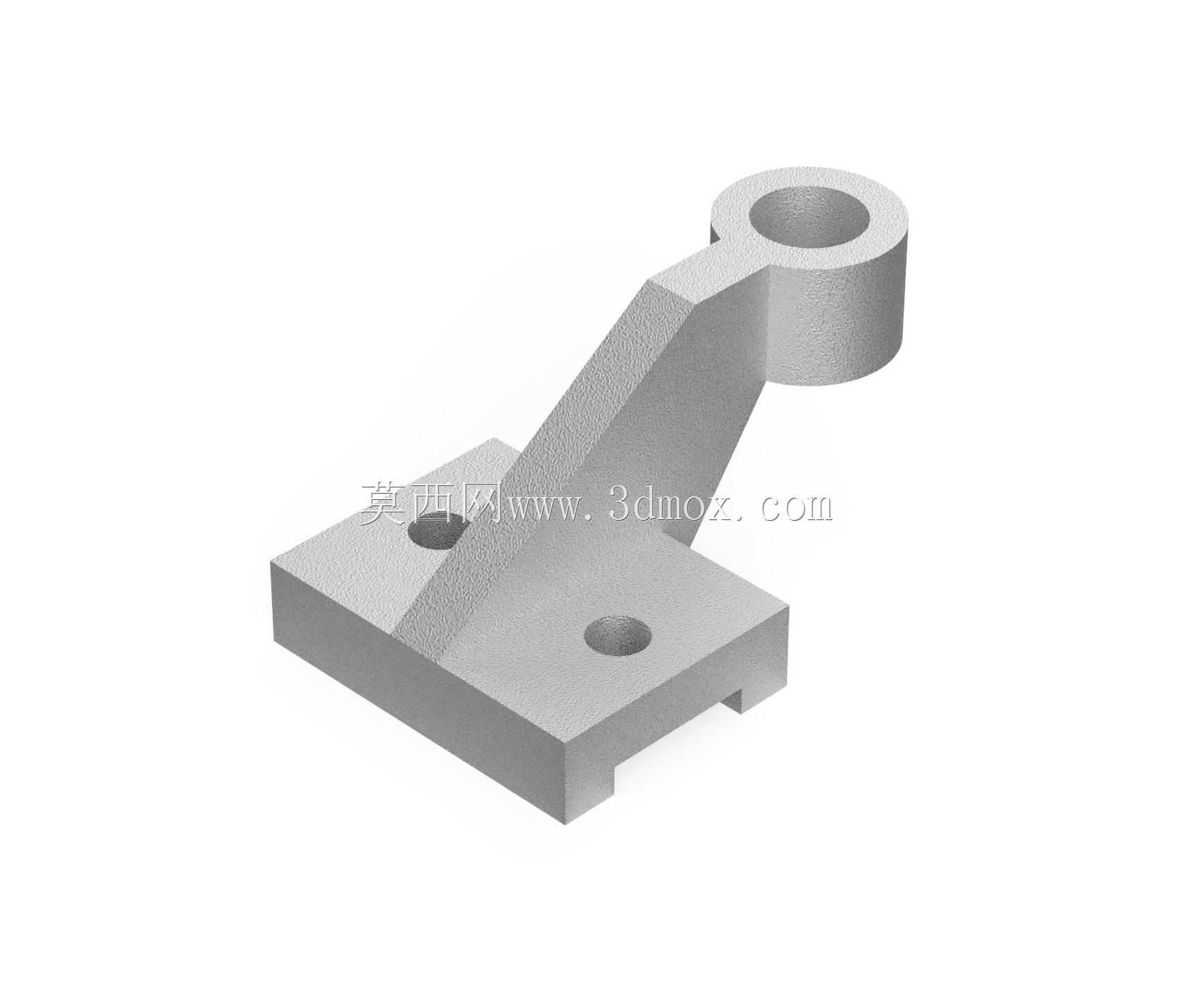

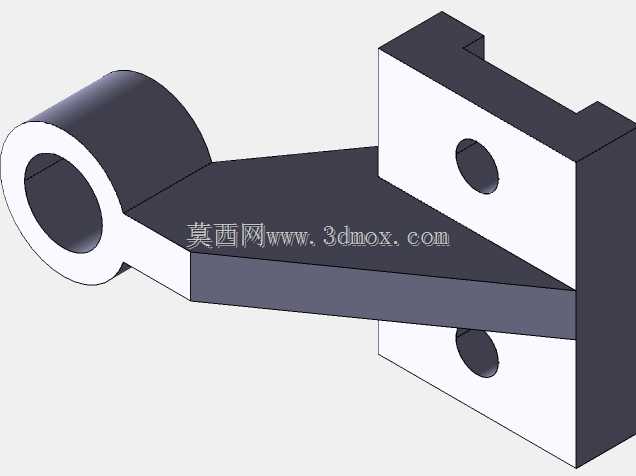

传感器安装用L型带座支撑固定支架

　　这款L型支撑固定件主要面向工业传感检测场景的安装需求，多用于自动化产线、检测工位上的光电、接近类传感器的位置固定，可在设备机架、工装台板上完成传感器的姿态架设，保障检测端与被测工件保持稳定的相对位置，避免设备运行过程中的振动导致检测偏移、信号误触发等问题。从结构设计来看，底部采用带卡槽的方形安装底座，底座上预留两个沉头安装孔，可配合内六角螺栓完成与安装基面的锁紧固定，底座侧边的卡槽结构可适配T型槽安装板，无需额外打孔就能快速调整安装位置，适配不同工位的检测距离调整需求。斜向支撑臂采用等截面加强结构，从底座一侧斜向上延伸至顶端的环形安装位，斜臂的倾斜角度经过受力校核，既可以减少整体材料用量降低自重，

　　又能保证顶端安装环在承受传感器重量及运行振动时的结构刚性，避免长期使用出现支撑臂形变导致的检测精度下降。顶端的环形安装孔为通孔结构，可穿过圆柱型传感器本体，配合侧面的紧定螺丝完成传感器的锁紧固定，环形孔的内径尺寸适配主流圆柱型传感器的外径规格，安装时可根据检测需求上下调整传感器的伸出长度，调整到位后锁紧螺丝即可完成固定，无需额外加工转接件。从安装边界来看，底座的安装孔间距符合常规工业安装的孔位标准，可直接适配现有设备的安装基面，不需要对原有设备结构做二次改造；整体结构的外形轮廓无突出尖锐边角，安装后不会与周边运动的工件、机械臂产生干涉，斜臂的倾斜角度预留了足够的走线空间，传感器的连接线可顺着斜臂侧边排布固定，

　　避免线缆被运动部件剐蹭破损。在实际使用场景中，这类支撑件可替代传统的直角角码加转接板的组合安装方式，减少安装所需的零件数量，降低装配工时，同时一体成型的结构相比拼接式安装结构的抗振性能更好，在有持续振动的冲压、搬运工位上也能保持传感器位置的长期稳定，减少日常运维中反复校准传感器位置的工作量。设计过程中对支撑臂的受力做了简化校核，在顶端承受常规传感器重量及一定的侧向拉扯力时，结构形变控制在微米级，不会影响传感器的检测精度，底座的沉头孔设计可让螺栓头完全沉入孔内，保证底座底面与安装基面完全贴合，避免安装后出现整体倾斜的问题。
