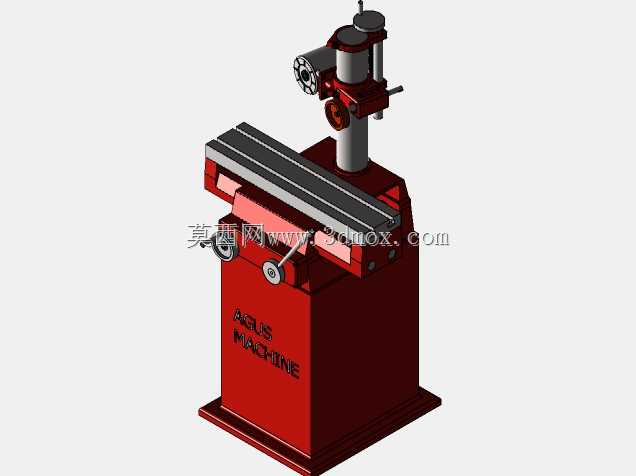

小型立式磨床设备三维结构设计

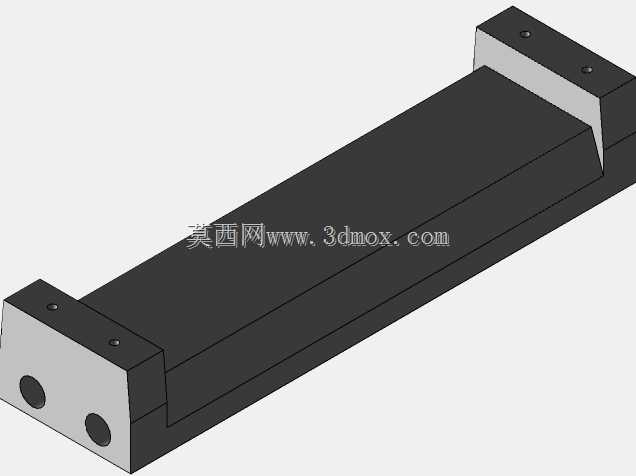

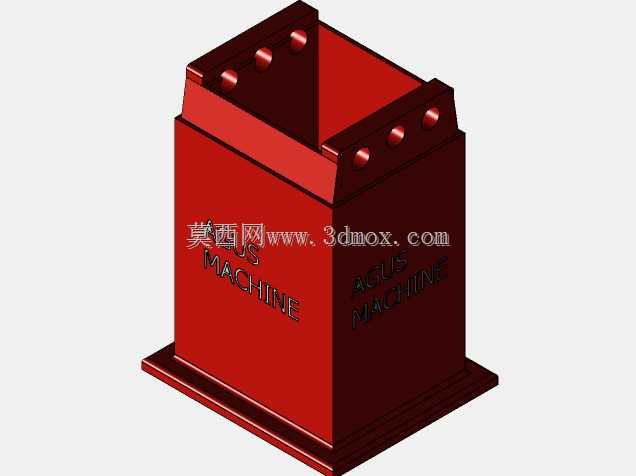

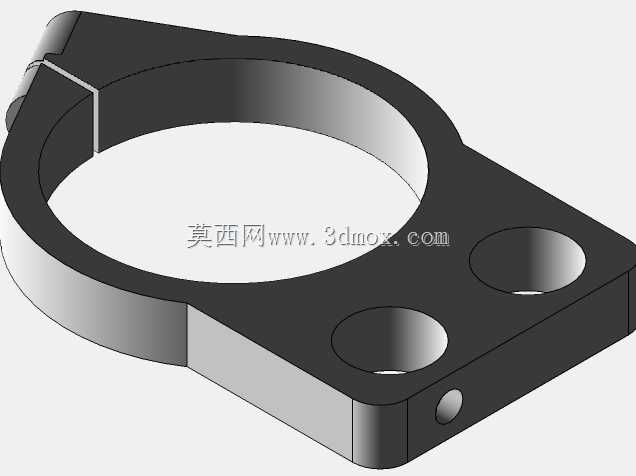

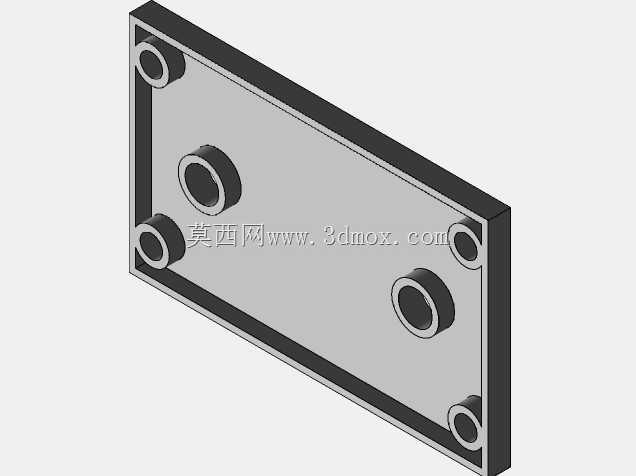

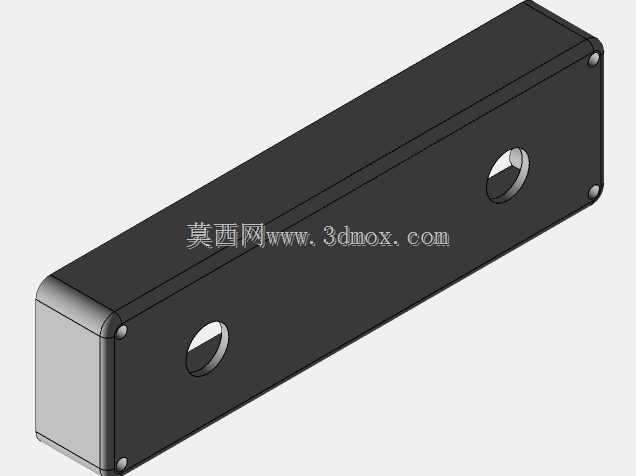

　　这款小型立式磨床的三维结构，主要面向小型机加工车间、五金维修作坊、职业院校机加工实训场景设计，可完成小型金属零件的平面磨削、端面修磨、小型刀具刃磨等加工作业，适配小批量多品种的柔性加工需求，相比大型磨床占地面积更小，操作门槛更低，适合加工尺寸在300mm以内的小型工件。从结构设计逻辑来看，整体采用箱型铸铁床身作为承载基座，床身内部做了加强筋布局设计，可抵消磨削作业时磨头高速旋转产生的振动，保证磨削加工的表面精度，床身底部预留了四个地脚螺栓安装孔，安装时可通过调整垫铁找平设备，安装边界需预留左右各600mm、后方400mm的操作与维护空间，方便日常调整磨头、清理磨削碎屑、检修传动部件。工作台采用矩形滑动导轨结构，

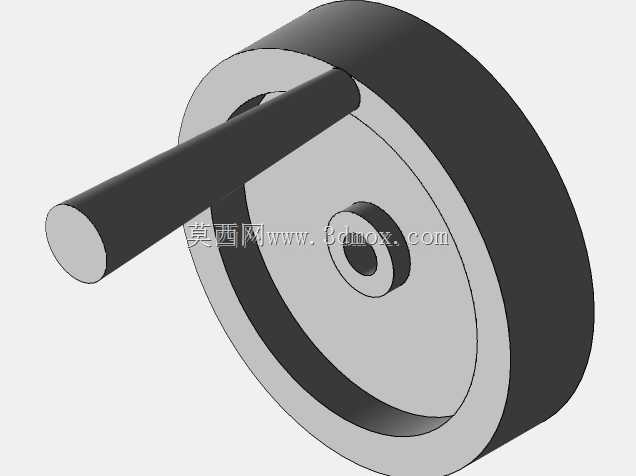

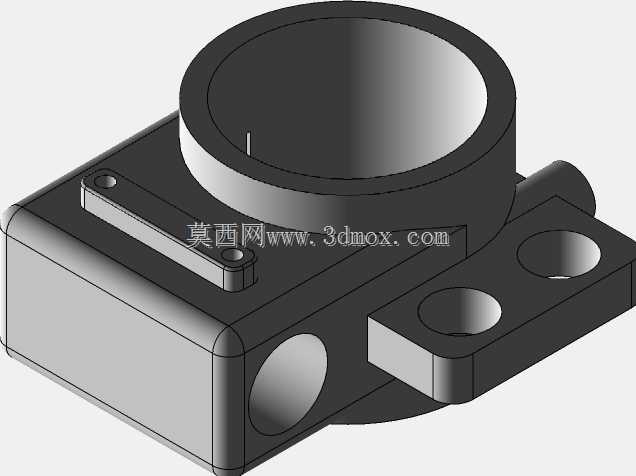

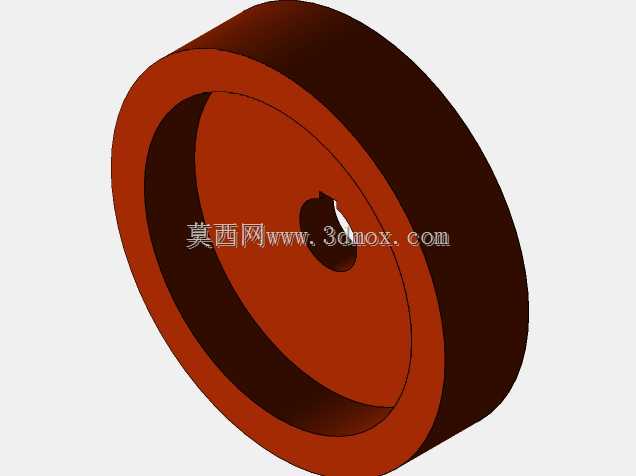

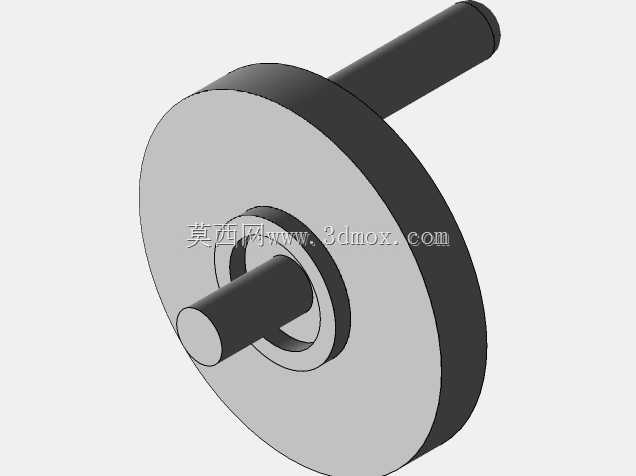

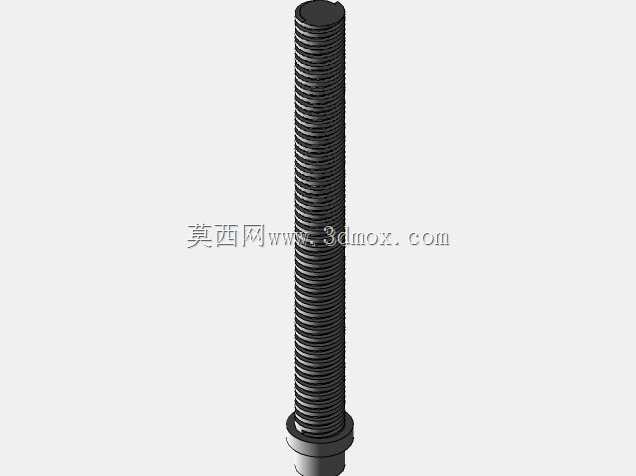

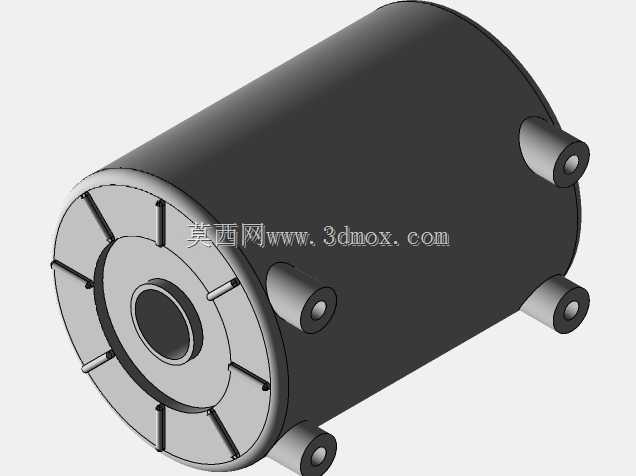

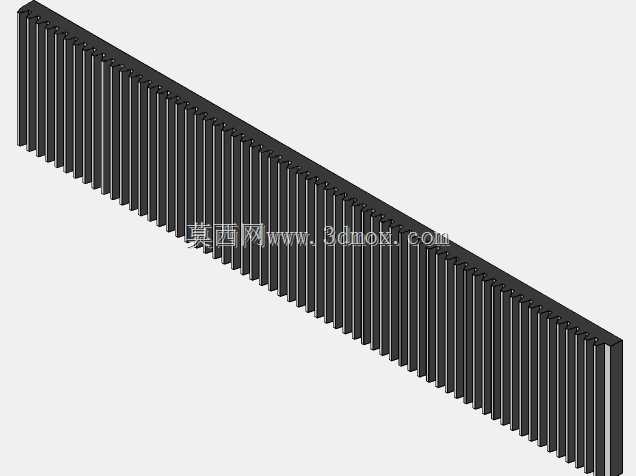

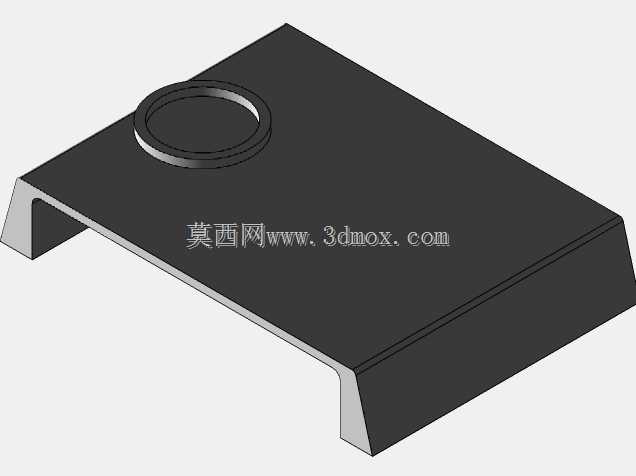

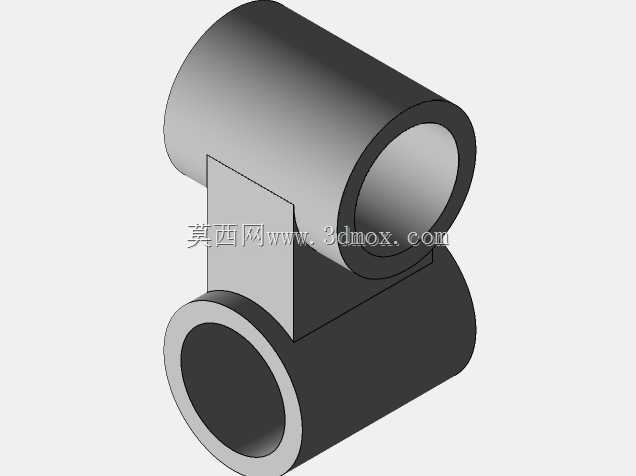

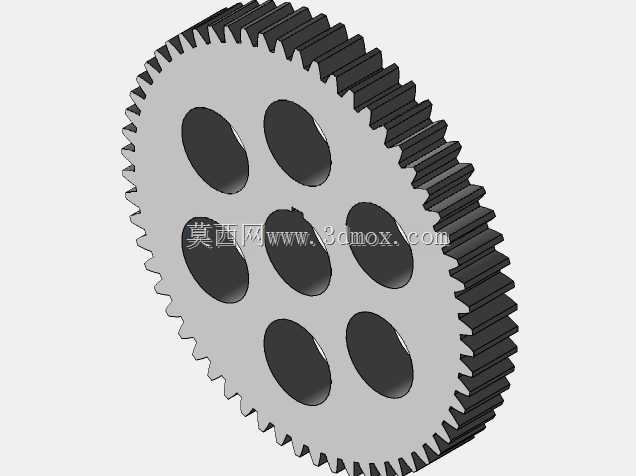

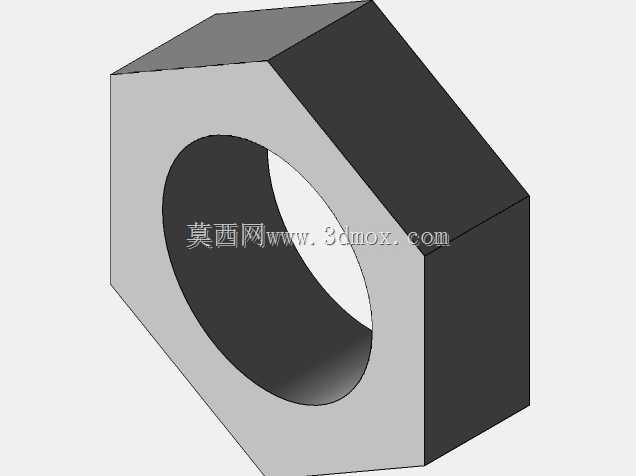

　　配合手轮驱动的丝杠传动机构，可实现纵向与横向的手动进给，进给手轮上带有刻度盘，每格进给量对应0.02mm的位移，可满足精加工时的微量进刀需求，工作台表面预留了T型槽，可直接安装通用平口钳、小型磁性吸盘等工装夹具，无需额外改造工作台面。磨头组件安装在立式立柱的导轨滑座上，可通过手轮实现上下方向的位置调整，适配不同高度的工件加工需求，磨头主轴采用高精度轴承装配，设计最高转速可达6000rpm，可安装不同粒度的砂轮，完成粗磨、半精磨、精磨的不同工序加工，磨头外侧带有砂轮防护罩，可阻挡磨削时飞溅的碎屑与冷却液，保障操作安全。设备的操作控件全部集中在床身前侧与磨头侧方，操作人员站在设备正前方即可完成所有进给调整、磨头启停操作，

　　符合人机工程学的操作布局，减少作业时的多余动作。立柱与床身的连接面采用刮研工艺处理，保证连接刚性与垂直度精度，避免长期使用后出现磨头倾斜的问题，设备整体的电气布线全部隐藏在床身与立柱的内部空腔中，外部无裸露管线，既避免磨削碎屑刮坏线缆，也让设备整体外观更整洁。在实际应用中，这类小型磨床常搭配车床、钻床等设备组成小型机加工单元，可完成车床加工后零件的端面精磨、小型模具配件的平面修磨、五金零件的毛刺去除等作业，相比手工打磨效率提升4倍以上，加工后的零件表面粗糙度可达到Ra1.6以下，满足普通机械零件的装配精度要求。
