杆式流体参数检测变送传感结构

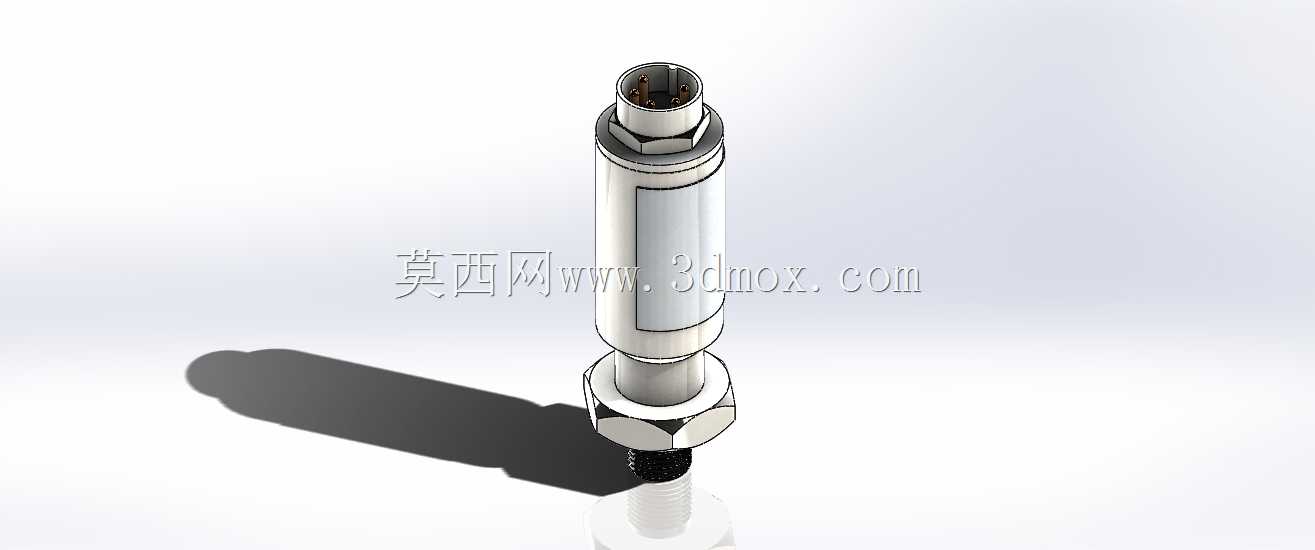

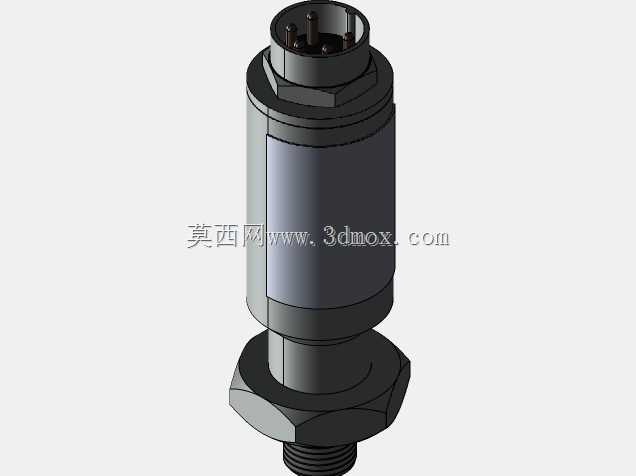

　　在液压试验台、流体输送管路、工业过程测控系统的搭建与改造场景中，这类杆式插入型传感变送结构是获取管路内流体工况参数的核心前端部件，可同时适配压力、流量两类参数的信号变送需求，为后端控制系统输出标准化的检测信号。从实际安装场景来看，该结构采用外螺纹插入式安装方案，下端的外螺纹段可直接旋入管路预设的检测接口，六角锁紧段能够配合标准扳手实现安装紧固，无需额外设计复杂的安装支架，可适配DN10至DN50管径的金属管路安装需求，安装时仅需在管路外壁开设对应规格的螺纹孔，插入深度可通过螺纹旋合长度微调，保证检测端处于管路流道的中心区域，避免管壁附面层流态对检测精度的干扰。结构上端采用标准航插式接线接口，可直接对接工业现场的屏蔽信号线缆，

　　接口处的密封结构能够满足常规工业车间的防尘防泼溅要求，适配多数工业现场的布线规范。主体外壳采用圆柱形等径设计，外壳中段预留的平面区域可用于粘贴参数标识铭牌，也可根据需求加装激光蚀刻的参数标识，方便现场运维人员快速识别设备参数。从设计逻辑上看，该结构将敏感检测元件、信号调理电路、变送输出模块全部集成在圆柱形金属外壳内部，外壳采用不锈钢材质加工，既可以为内部精密电路提供电磁屏蔽，减少工业现场变频器、伺服设备带来的电磁干扰，也能够耐受常规流体介质的轻微腐蚀，适配液压油、清水、低腐蚀性工业流体的检测场景。内部的电路固定结构采用阶梯式限位设计，可避免设备安装、运输过程中的振动导致内部元件移位，检测端的密封结构采用多道O型圈组合密封，

　　可承受10MPa以内的管路静压，满足中低压流体系统的检测需求。在三维建模过程中，该结构的各段尺寸均按照工业常用传感元件的通用规格设定，螺纹规格、六角对边尺寸、接口尺寸均符合现有工业标准件的参数范围，设计人员可直接将该模型导入流体测控系统的总装文件中，完成安装位的干涉检查、布线空间预留，也可基于该基础结构调整内部敏感元件的布局，衍生出适配不同压力等级、不同输出信号类型的专用传感结构，大幅缩短同类传感部件的设计迭代周期。
