QT系列管道式涡轮流量检测装置结构

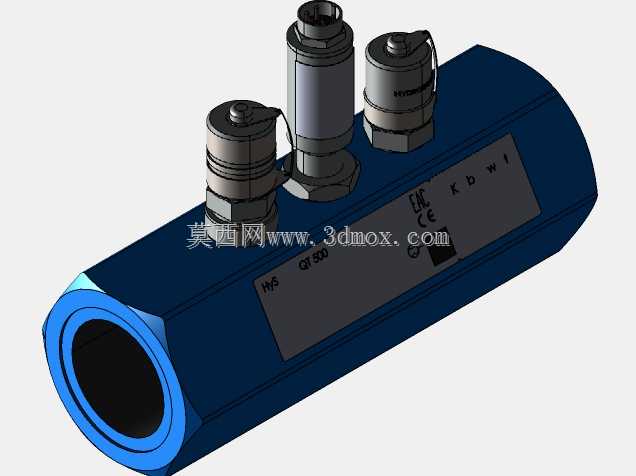

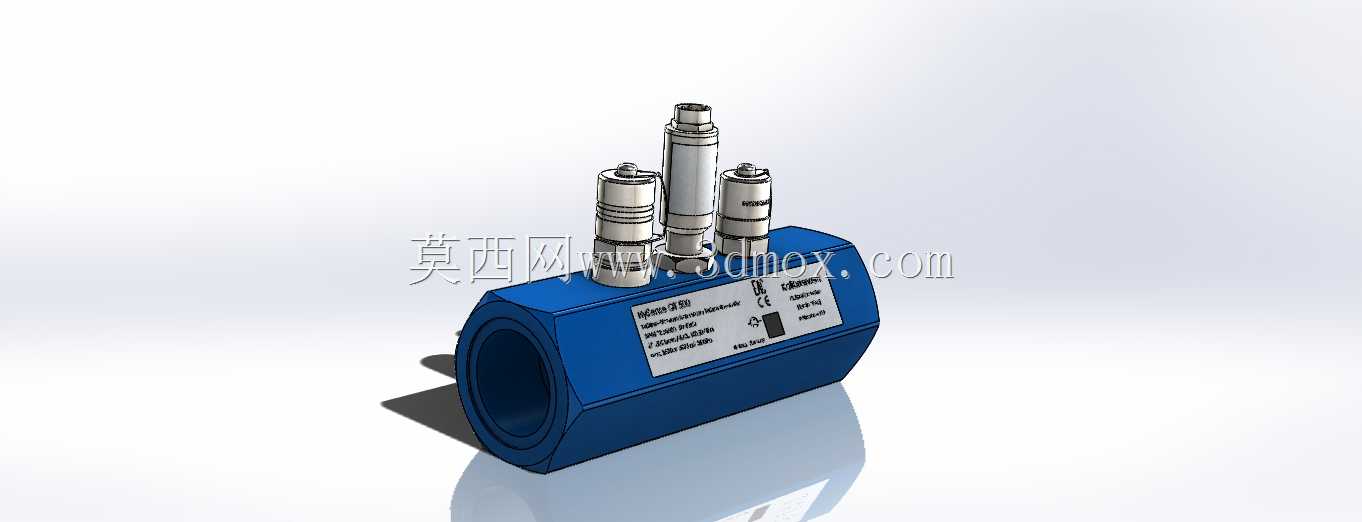

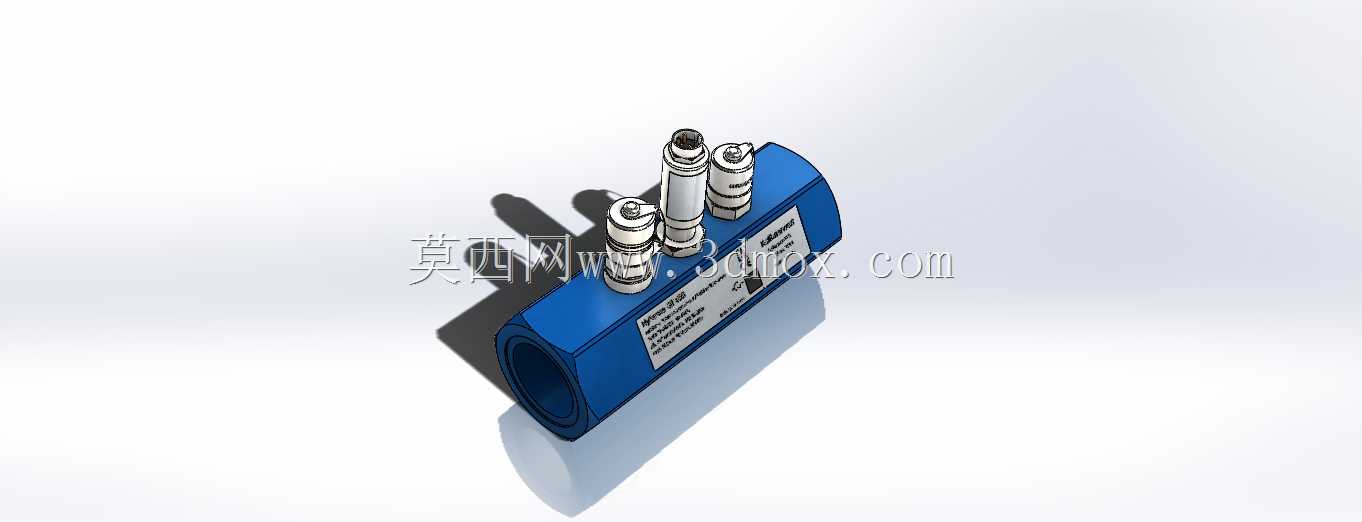

　　在液压站运维、水力输送管网、工业流体配比控制的现场作业中，流量参数的实时采集直接决定系统运行的稳定性与能耗控制水平，这款涡轮流量检测结构的建模，完全围绕现场安装与检测精度需求展开。从实际应用场景来看，这类结构常被布置在液压主管路、冷却水循环管线、工艺流体输送支管的直管段位置，避开弯头、变径、阀门出口的紊流区域，确保流经检测腔的流体保持稳定层流状态，降低叶轮转动的扰动误差。从功能特性上看，该结构采用直通式腔体设计，流体沿管道轴向进入检测段后，冲击腔体内的涡轮叶片，带动叶轮沿同轴轴承做定轴转动，转速与流体瞬时流速呈线性对应关系，顶部集成的三组信号拾取模块，可将叶轮转动的机械信号转化为可传输的电信号，匹配不同工况下的信号采集需求，

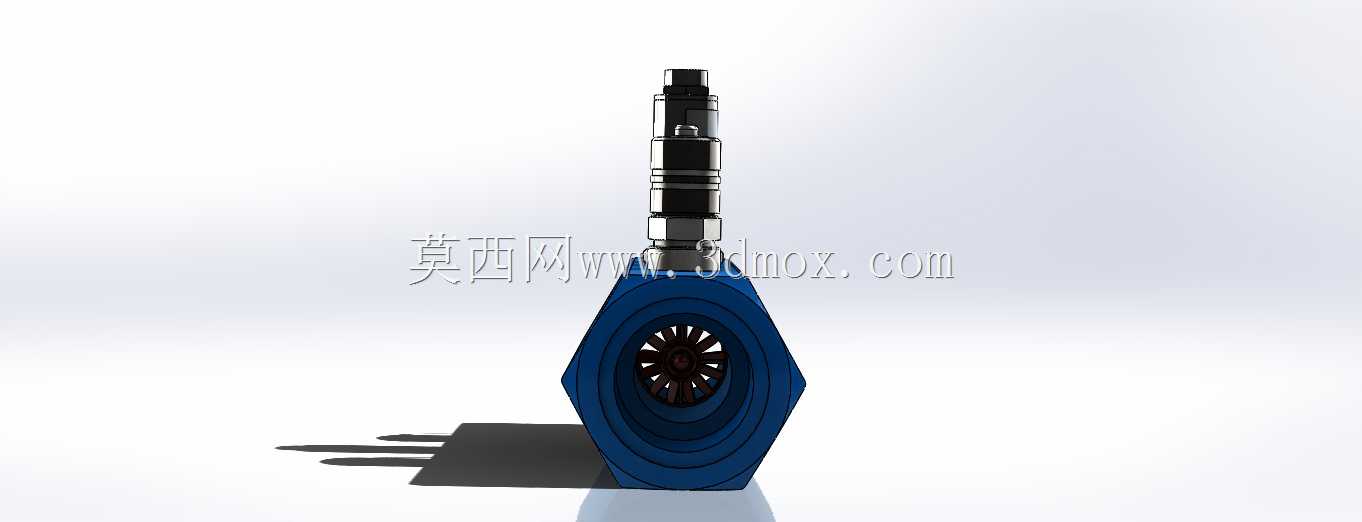

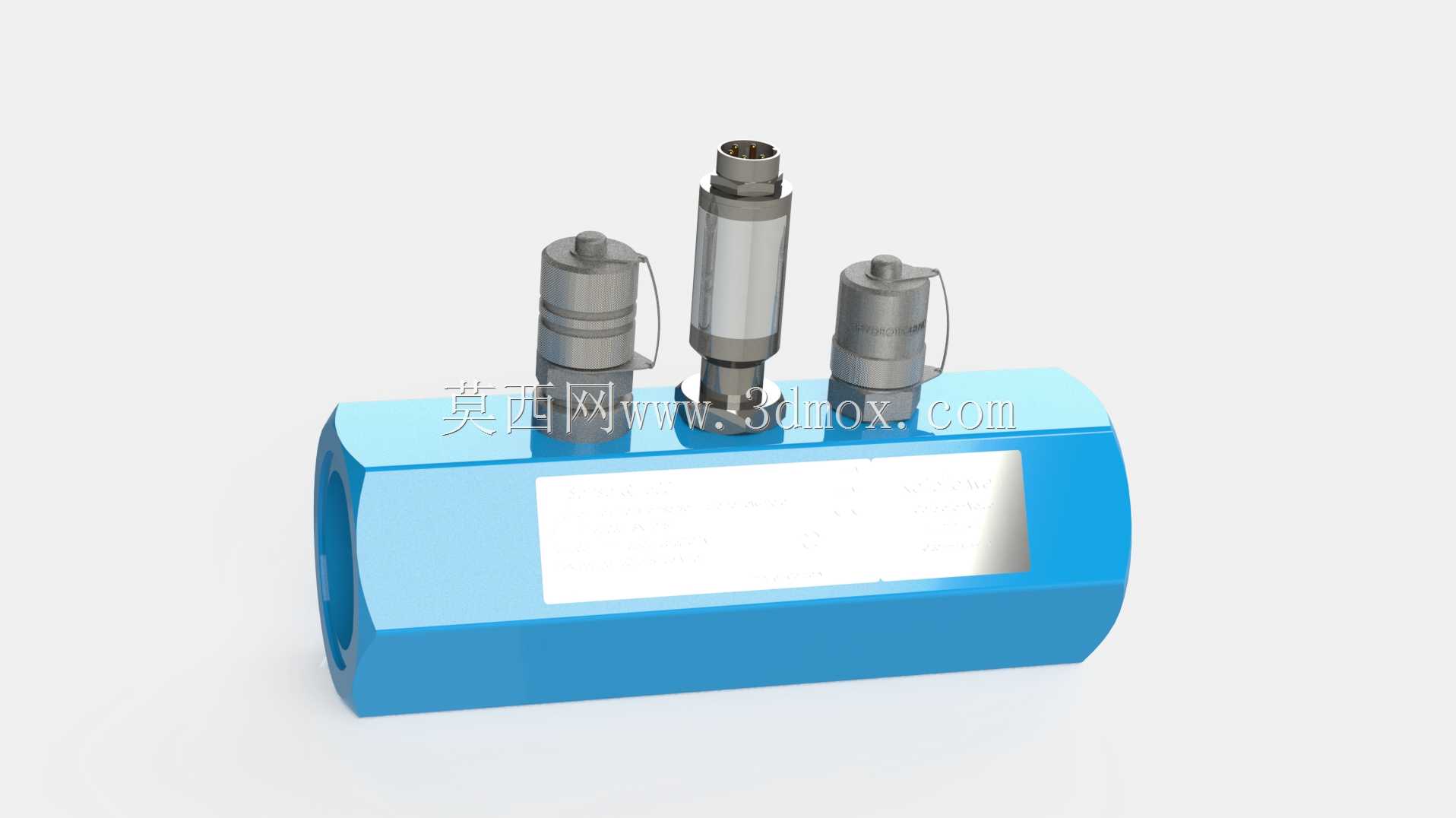

　　同时腔体上的标识区域预留了参数标注位，方便现场运维人员快速识别量程、耐压等级等核心参数。设计过程中优先考虑了安装边界的适配性，主体腔体两端采用标准管道连接接口，可直接对接同通径的工业管路，无需额外加工过渡接头，整体外形为带安装平面的柱体结构，侧面的铣平加工面可在安装时提供定位基准，避免管路振动导致的检测件偏转，顶部的信号接头采用标准外螺纹接口，可快速对接现场的信号线缆，防护结构满足工业现场的防尘防溅要求。建模时对内部流道做了等径还原，没有出现突兀的缩径或扩径结构，避免额外的流阻损失，叶轮与腔体内壁的间隙控制在合理范围，既保证叶片转动不受卡滞，也能减少流体泄漏带来的测量误差，轴承位置的支撑结构做了加强处理，

　　可承受长期流体冲击带来的径向载荷，延长结构使用寿命。在尺寸控制上，整体轴向长度满足直管段安装的最小距离要求，径向突出的信号模块高度控制在常规管路安装的操作空间范围内，不会与周边的管路支架、阀件产生安装干涉，现场布置时无需额外调整周边管线布局，可直接替换同通径的传统管段完成安装。
