力士乐款三主端口泄压阀安装底板

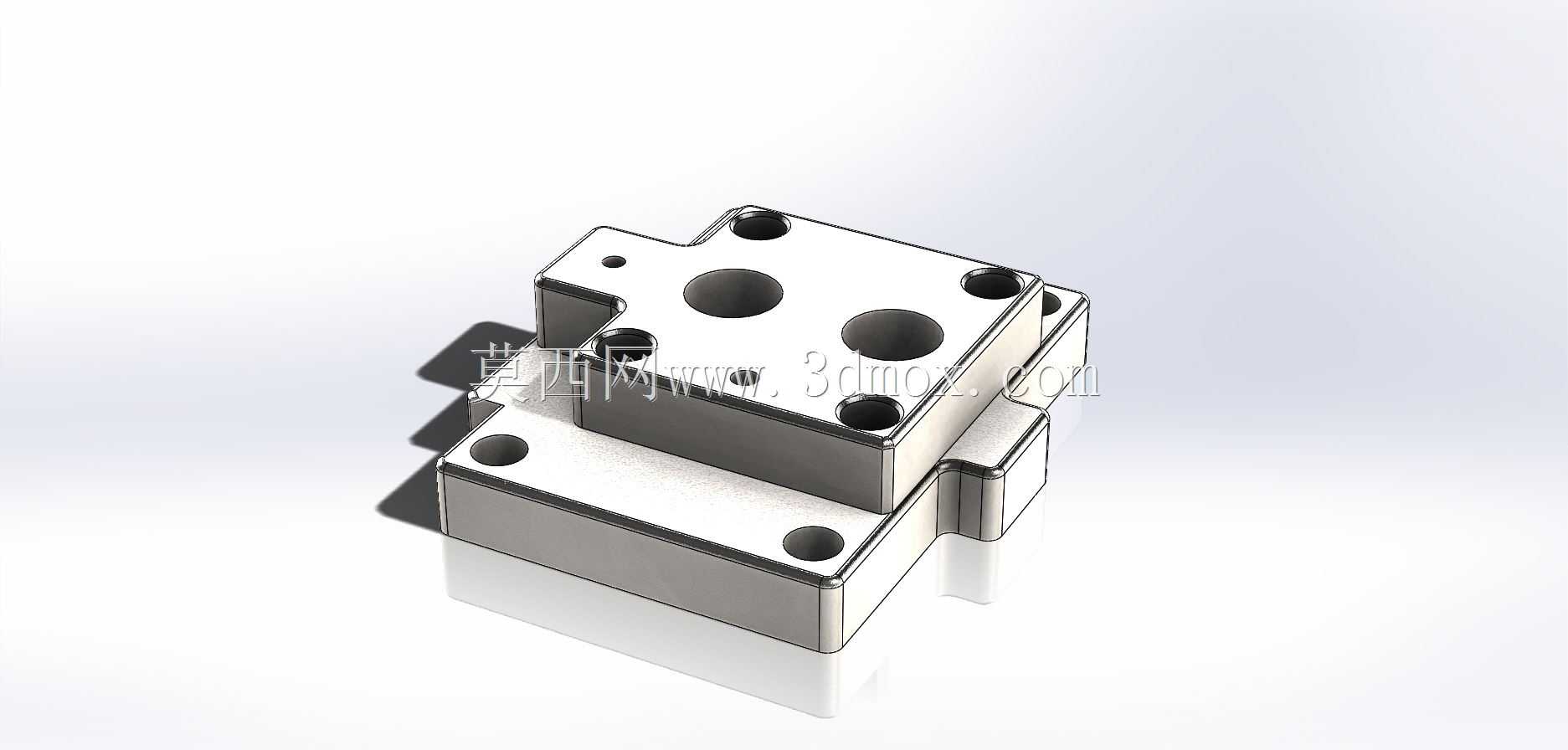

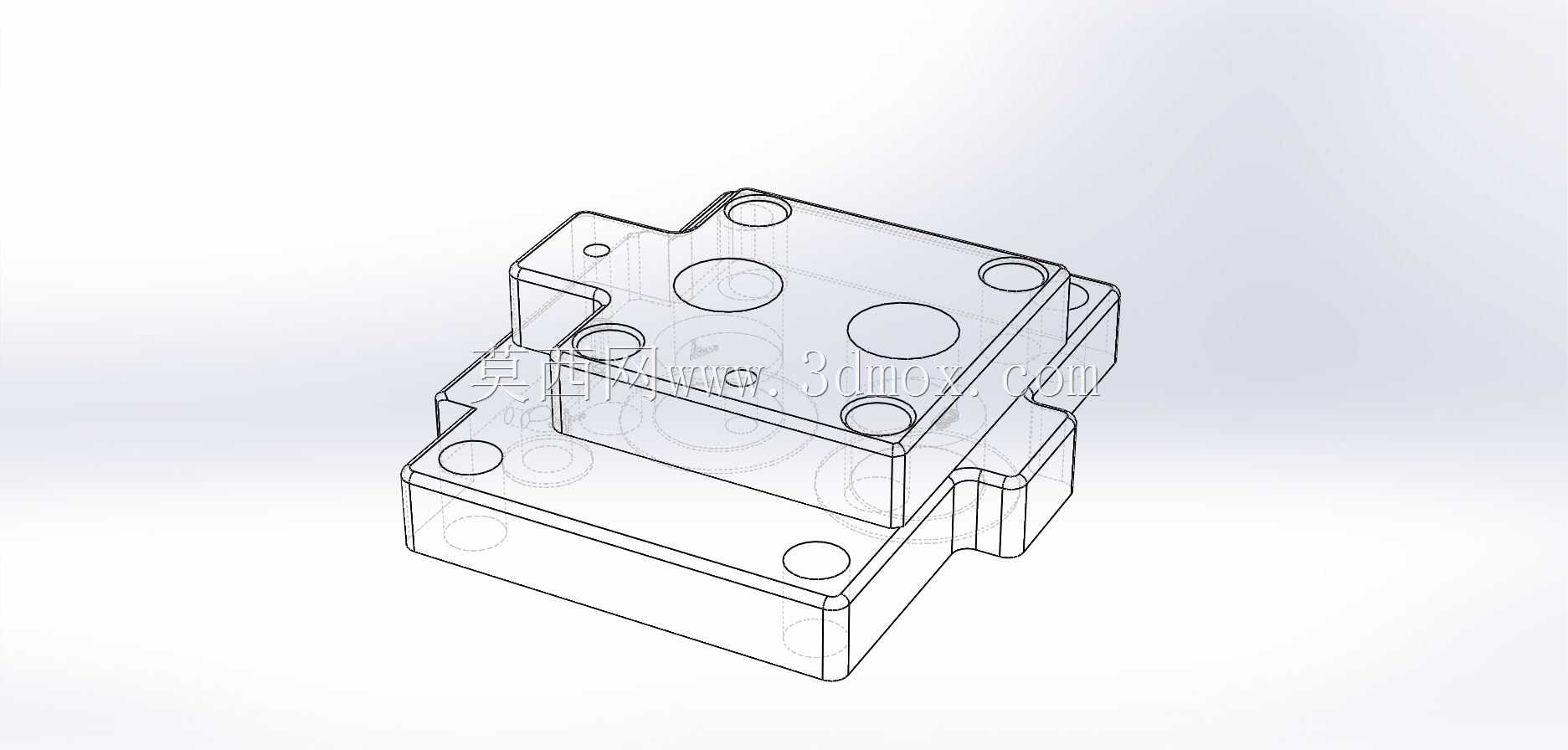

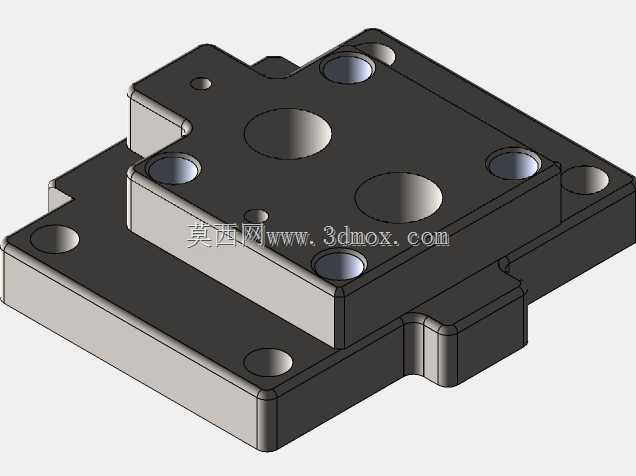

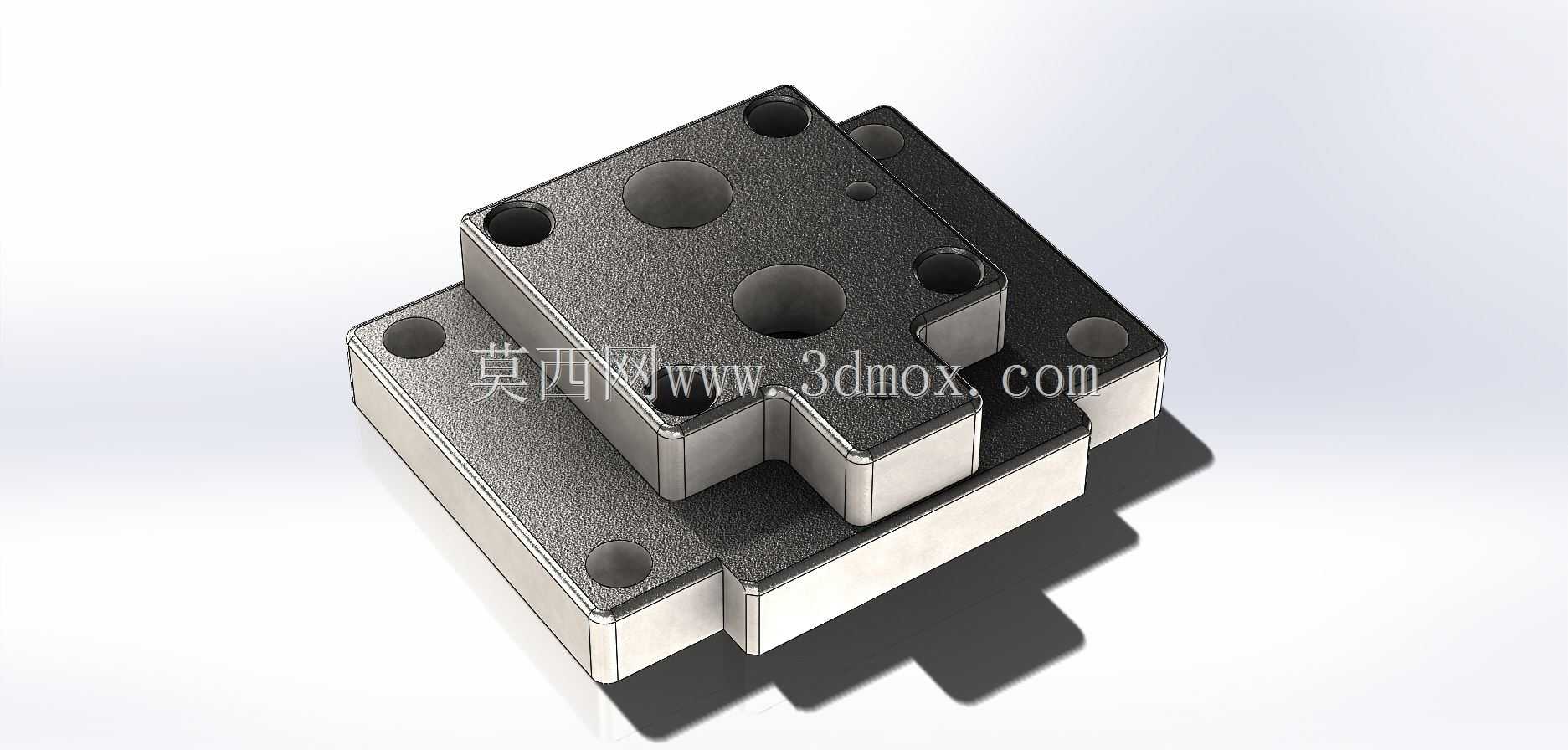

　　这款阀板主要应用在中小型液压站的集成油路布局中，作为泄压阀的安装承载基体，替代传统分散式管路连接的安装方式，减少管路接头带来的泄漏点与压力损失。在液压系统实际运行中，泄压阀承担着系统超压泄荷、稳定工作压力的核心作用，而这款底板通过内部预制的油路孔道，直接连通泄压阀的三个主工作油口，无需额外外接管路即可实现压力油的进、回以及泄荷通路的连通，大幅压缩阀组安装的占用空间。从结构设计来看，整体采用叠层式块体结构，下层为安装固定基座，预留了对应安装螺孔的沉头位，可直接通过内六角螺栓固定在阀组安装面或者液压站的集成油路块上，安装孔的位置公差严格匹配标准力士乐泄压阀的安装尺寸，避免安装时出现孔位错位导致的密封失效问题。上层为阀件对接面，

　　三个主端口的孔位同轴度控制在0.02mm以内，端口处预留了O型圈安装槽，装配时放入对应规格的丁腈橡胶O圈即可实现端面密封，无需额外缠绕密封带或者加装密封垫片，降低装配难度的同时提升密封可靠性。设计过程中充分考虑了油液流道的平顺性，内部孔道交汇处均做了圆弧过渡处理，避免直角拐角带来的油液紊流与局部压力损失，同时减少油液中杂质在拐角处沉积堵塞油路的风险。块体的边角处均做了倒角处理，既避免装配时锐边划伤操作人员，也能减少应力集中，提升块体在长期油压脉动冲击下的结构强度。安装边界方面，整体外形为方正的阶梯块结构，下层基座的长宽尺寸略大于上层阀座，预留了足够的扳手操作空间，装配固定螺栓时不需要额外使用特殊工装，

　　常规内六角扳手即可完成全部安装操作。油口的通径匹配对应通径的泄压阀流量要求，可适配额定流量下的泄压作业需求，不会因为通径不足导致泄荷速度变慢、系统压力超调的问题。在实际设备选型中，这类集成阀板常应用在机床液压系统、小型工程机械液压单元、自动化设备的液压夹具回路中，相比管式连接的阀件安装方式，集成块式的底板结构能让整个阀组的布局更紧凑，后期维护时仅需拆卸阀件固定螺栓即可更换泄压阀，不需要拆卸周边管路，大幅降低维护的工作量与停机时间。
