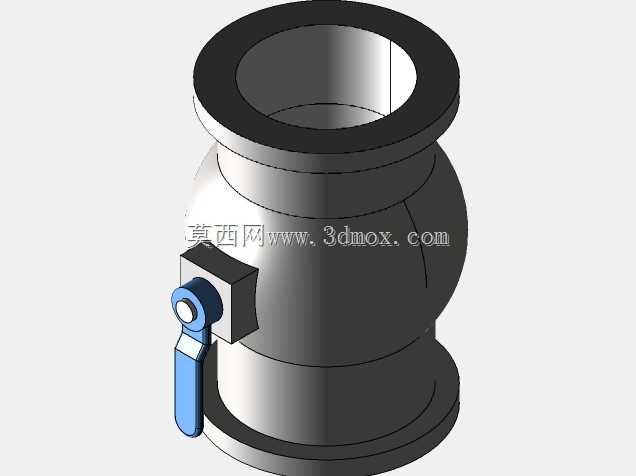

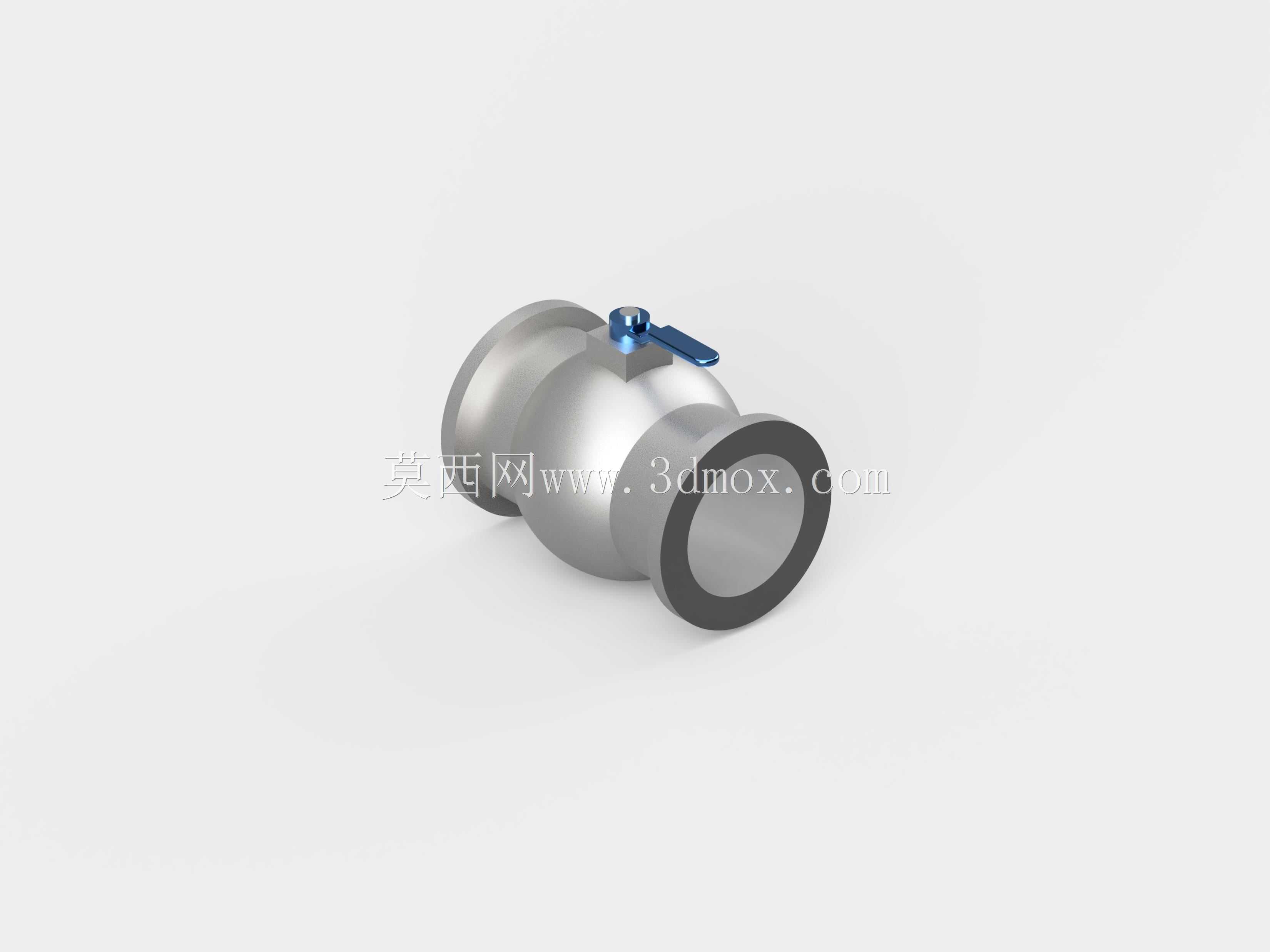

法兰式手动小型球阀结构设计

　　这款手动法兰球阀的结构设计，核心围绕中小口径工业管路的流体通断控制需求展开，适配给排水、轻工流体输送、小型化工支路等常规工况的使用要求。从实际安装场景来看，两端法兰结构可直接与同公称通径的管路法兰配对，安装时无需额外加工焊接接口，法兰盘上的螺栓孔位按照常规管路标准排布，现场装配时可直接匹配通用紧固件，安装边界预留足够的扳手操作空间，不会出现螺栓拧紧时与相邻管路部件干涉的问题。

　　产品功能层面，采用直通式流道设计，球体通孔与管路通径保持一致，流体通过时的压损远小于截止阀类结构，全开状态下流道无明显缩径，不易残留介质杂质，也可适配带有少量细小颗粒的流体输送场景。顶部的扳动手柄采用扁平式加长设计，操作力矩经过合理匹配，日常开关无需借助额外加力杆，徒手即可完成操作，手柄的旋转角度限位为90度，手柄与管路平行时为全开状态，垂直时为全关状态，现场操作人员可直观判断阀门启闭状态，无需额外加装开度指示装置。

　　设计思路上，整体结构做了精简优化，阀体采用两段式拼接结构，减少了不必要的密封节点，球体与阀座的密封面采用球面配合，密封比压经过核算，可满足常规低压工况下的零泄漏要求，阀杆部位设置了多级密封结构，避免介质从阀杆配合间隙渗漏。外形尺寸方面，整体结构紧凑，阀体中腔的外轮廓做了圆弧过渡处理，既保证了壳体的承压强度，也尽可能缩小了整体占用空间，适配安装空间受限的管路排布场景。从结构细节来看，手柄与阀杆的连接采用扁方配合结构，长期使用不会出现打滑松脱的问题，法兰密封面的平整度公差控制在常规管路密封要求范围内，配对安装时只需加装标准密封垫片即可满足密封要求，无需额外定制密封件。日常维护时，只需拆卸阀体连接螺栓即可拆分阀体，快速更换内部密封件与球体，维护操作无需将整个阀门从管路上完全切割拆除，可大幅降低现场运维的工作量。
