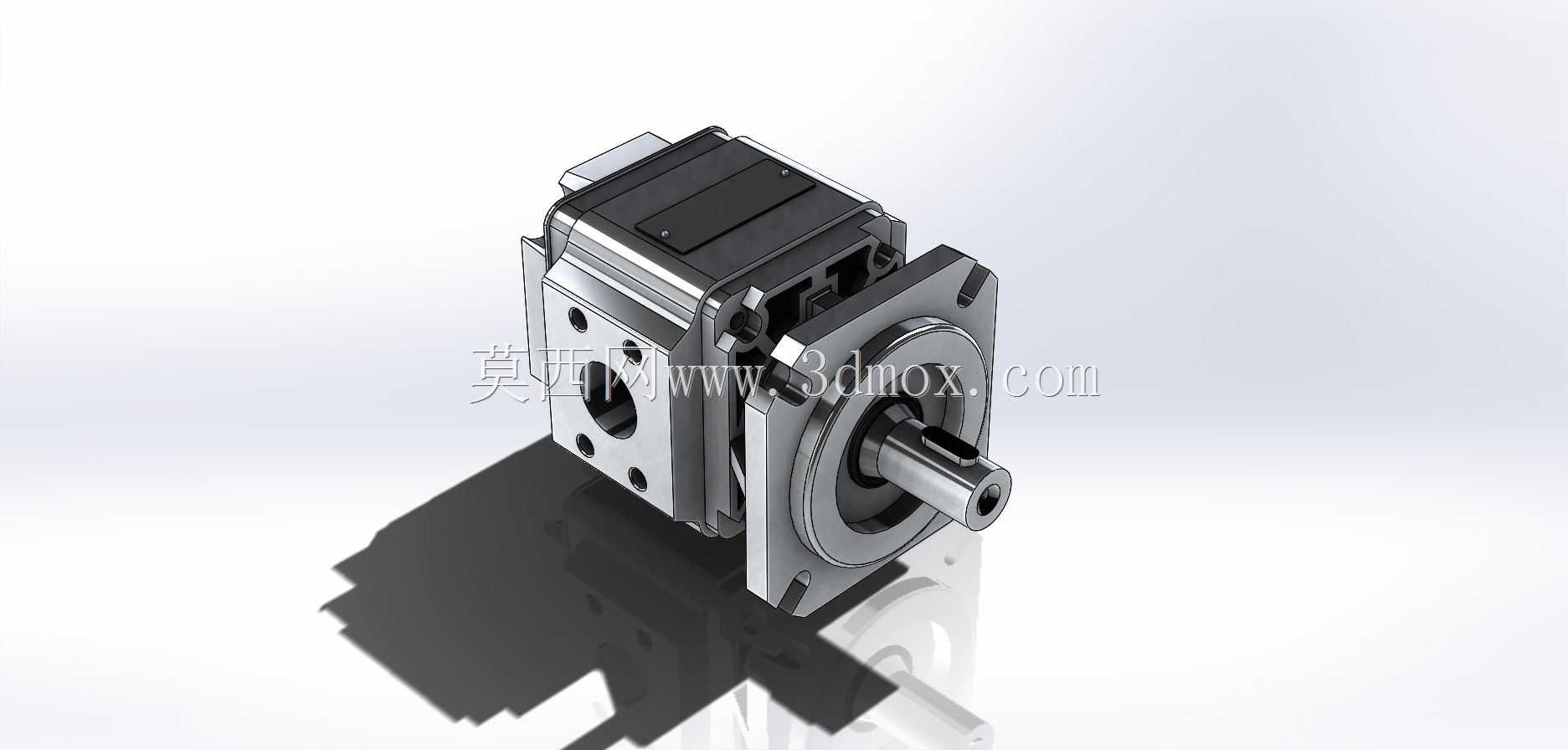

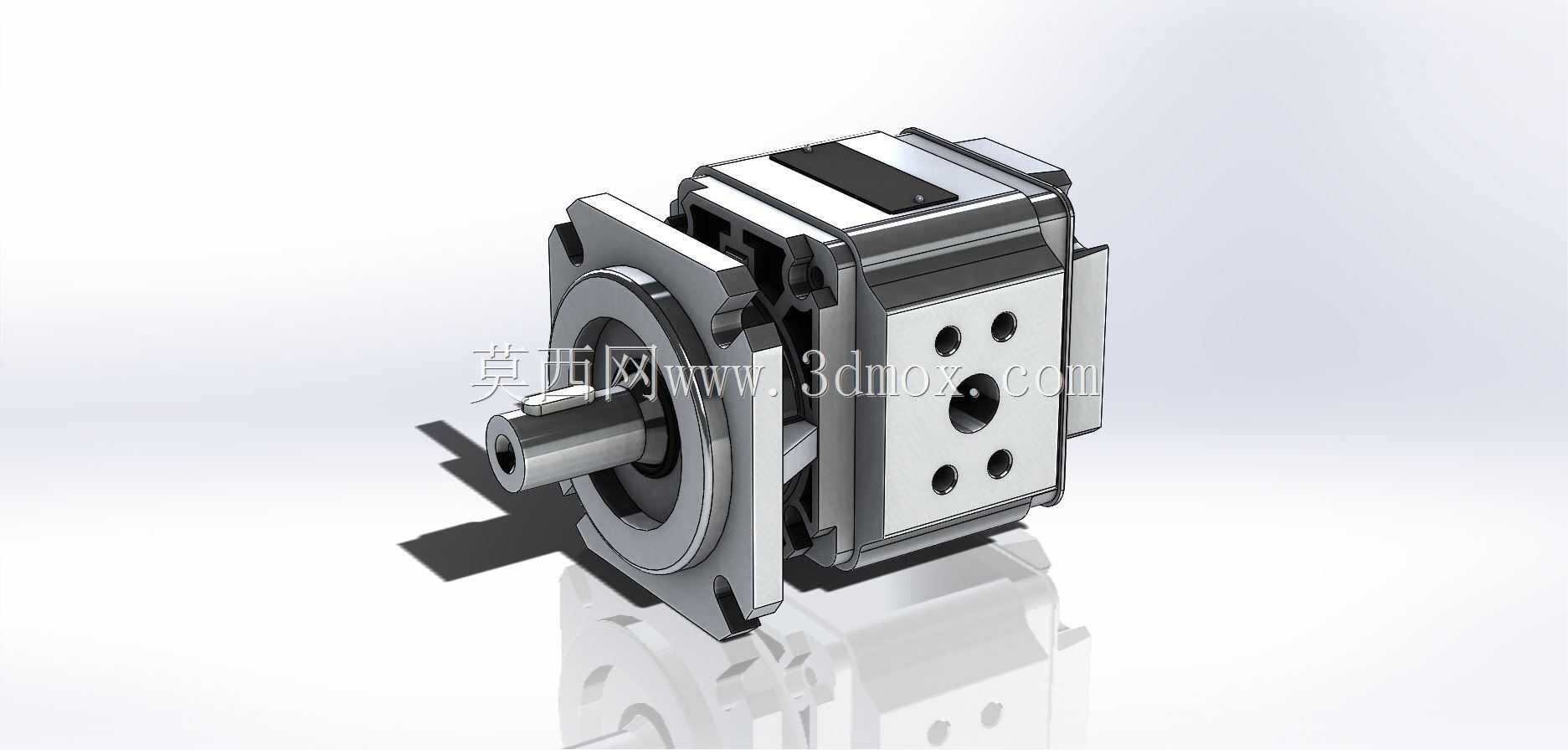

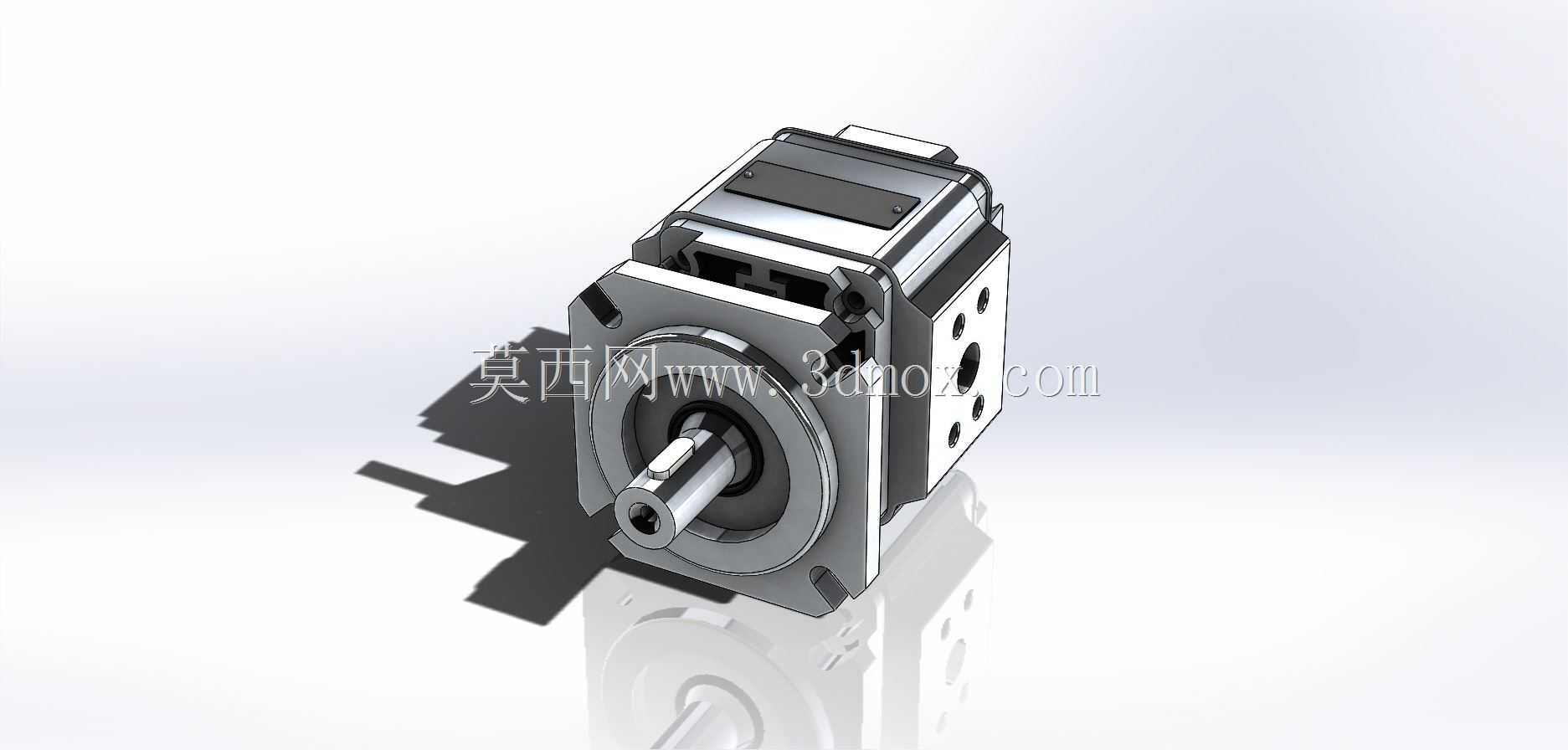

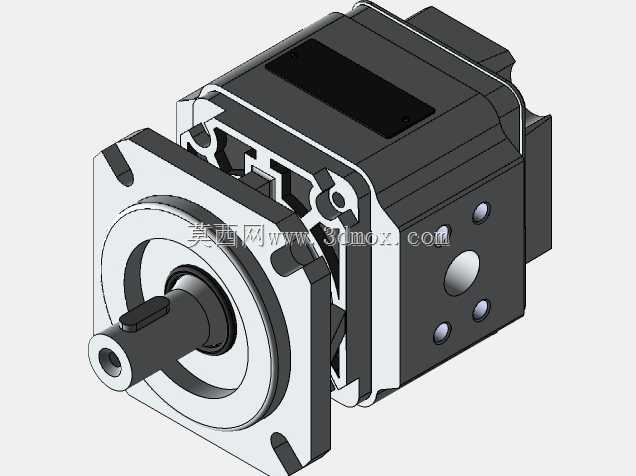

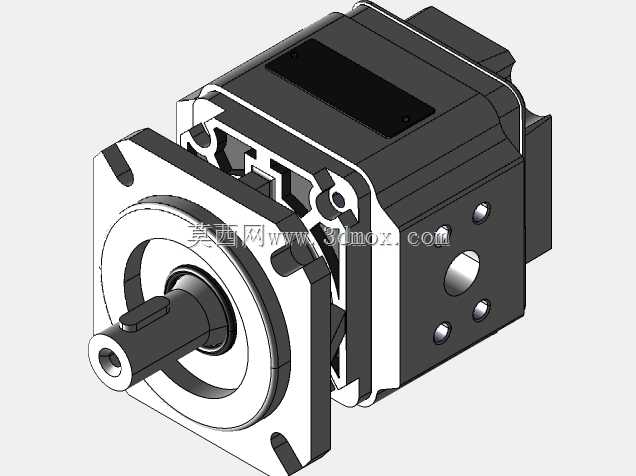

力士乐款内啮合高压齿轮泵结构设计

　　这款内啮合齿轮泵的结构设计，完全对标力士乐同规格产品的安装与性能边界，在液压系统中承担着将原动机机械能转化为液压油压力能的核心作用，是中高压液压回路里应用极广的动力输出元件。从实际应用场景来看，这类小排量内啮合齿轮泵常被用在机床液压夹紧回路、小型工程机械伺服液压系统、橡塑机械的保压回路中，相比外啮合齿轮泵，它的流量脉动更小，工作噪音更低，在对运行平稳性有要求的工况下优势明显。

　　从功能特性上看，该泵采用轴向间隙补偿与径向压力补偿的复合结构，高压工况下内部浮动侧板会根据压力腔的油压自动调整贴紧间隙，大幅减少高压油的内泄漏，容积效率比普通固定间隙齿轮泵高出15%左右。进出油口采用菱形法兰安装布局，四个安装孔的位置度公差控制在0.02mm以内，能直接适配标准的油路块安装接口，不需要额外加工过渡连接板。泵的输入轴采用平键传动结构，轴伸端的密封采用双唇口丁腈橡胶油封，能承受最高10bar的回油背压，避免泵轴处出现渗漏问题。

　　设计过程中，首先确定了内齿圈与小齿轮的偏心距参数，这个参数直接决定泵的排量大小，本次设计的排量对应040规格，额定转速下输出流量能满足多数中小型液压系统的流量需求。齿轮副采用变位齿轮设计，既避免了内啮合传动的根切问题，又能优化齿面啮合的接触应力，延长齿轮副的使用寿命。泵体的集成式流道设计，将进油腔的通流截面做了渐扩处理，降低油液进入泵腔时的流速，减少吸空风险，同时出油腔的流道做了圆滑过渡，降低高压油输出时的压力损失。

　　安装边界上，泵的前端法兰采用标准的菱形安装止口，止口直径与安装孔距完全匹配行业通用安装尺寸，用户在替换同规格其他品牌齿轮泵时，不需要调整电机或支架的安装位置，也不需要修改油路块的接口尺寸。泵的整体轴向尺寸控制紧凑，在安装空间受限的液压站布局中，能有效节省安装空间，同时泵体侧面预留了泄油口接口，用户可以根据安装方向选择合适的泄油口方位，保证泵体内腔的泄油压力始终处于合理范围，避免油封被击穿。从结构细节来看，泵内部的压力补偿板采用双金属烧结材料，摩擦面的耐磨性优异，长期运行时的磨损量极小，能长期保持稳定的容积效率，适合在连续运转的工业液压场景下使用。
