反渗透高压泵叶轮组件结构设计

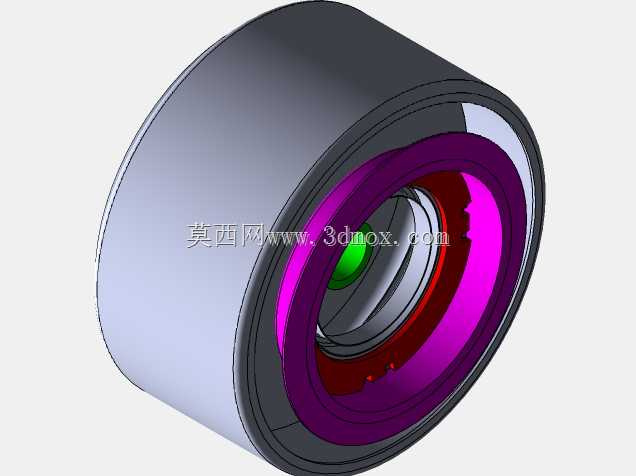

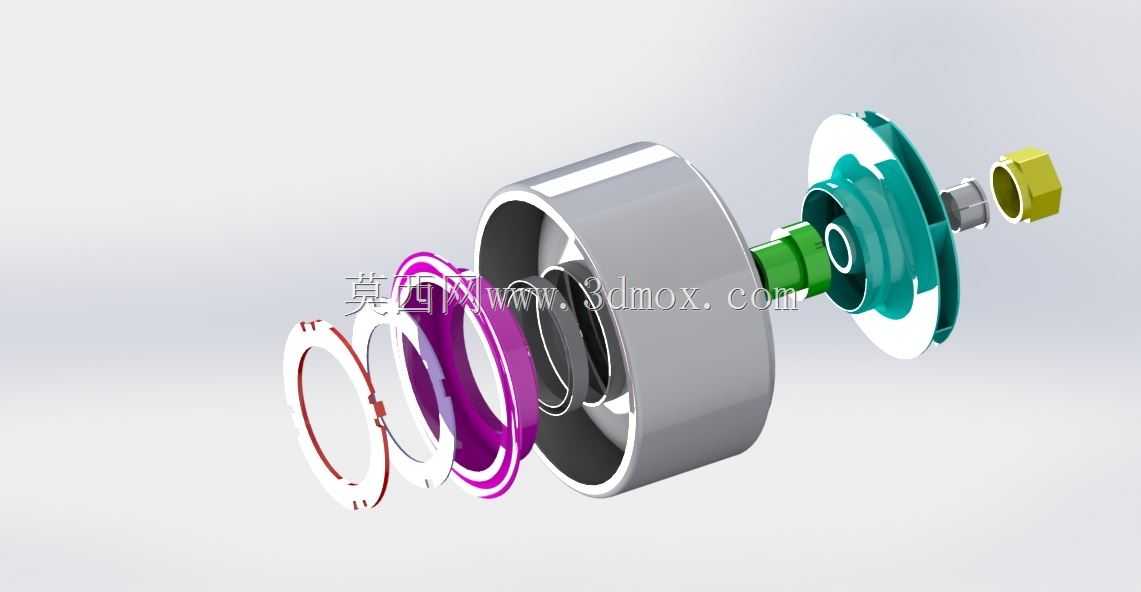

　　这套结构针对反渗透水处理系统的高压输送工况设计，核心作用是为反渗透膜组提供稳定的高压进水，克服膜组件的渗透阻力，保障水处理系统的产水效率与运行稳定性，广泛应用在商用净水设备、工业纯水制备、中水回用处理等场景中。从结构拆解视图能看到，组件采用同轴串联的装配逻辑，叶轮作为核心过流部件，曲面流道经过曲率优化，可在高转速工况下减少流体紊流与水力损失，提升泵的运行效率，同时降低流体对叶轮表面的气蚀损伤，延长部件使用寿命。设计过程中优先考虑了安装边界的适配性，泵壳采用圆筒式承压结构，壁厚经过承压校核，可满足反渗透工况下1-1.6MPa的持续工作压力要求，进出水端的接口尺寸匹配常规水处理管路的通用连接规格，无需额外定制转接件即可完成现场管路对接。

　　密封组件采用多道叠装的密封结构，分别布置在叶轮与泵壳的配合间隙、轴穿端位置，可有效防止高压工况下的流体泄漏，同时避免外界杂质进入泵腔磨损过流部件。导向定位结构设置在叶轮与主轴的配合段，采用键连接加轴向定位台阶的设计，既保证了叶轮与主轴的同轴度，减少高速运转时的径向跳动，也方便后期维护时的部件拆解更换。轴端的连接结构可适配标准规格的驱动电机输出轴，安装时只需保证同轴度公差在允许范围内，即可完成动力端的对接，无需复杂的现场调整。整套结构的外形尺寸紧凑，径向尺寸控制在常规卧式高压泵的安装空间范围内，轴向长度预留了密封件与轴承的安装位置，可直接适配现有同参数等级高压泵的安装基座，不需要对原有设备的安装架做额外改造。在流道设计上，

　　叶轮的进出口角度经过匹配计算，适配反渗透系统进水的流量特性，可在额定流量工况下保持稳定的压力输出，避免小流量工况下的压力波动，减少对反渗透膜片的冲击损伤。各部件的配合公差按照流体机械的通用设计标准选取，转动件与静止件之间的间隙经过优化，既保证运转时无摩擦干涉，也能减少间隙泄漏带来的容积损失。
