中型散货箱管路连接适配结构件

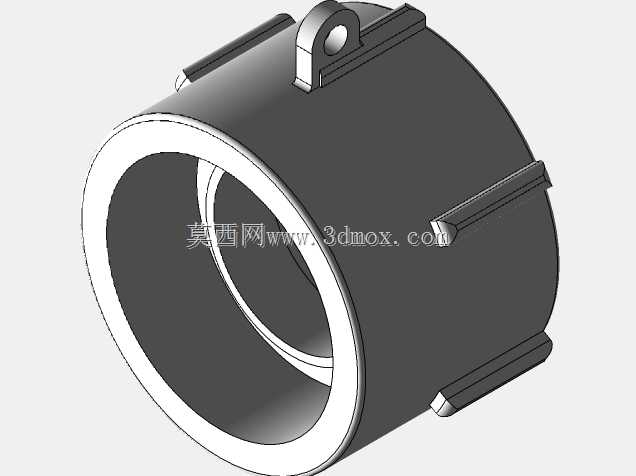

　　该适配结构件主要面向中型散货箱的流体输送管路接驳场景，在散料储运、工业流体中转、车间油料配送等工况中承担不同口径管路的对接过渡功能，解决散货箱预留接口与外接输送管路规格不匹配的安装痛点，避免现场焊接、绞丝等临时改造成本，降低管路接驳处的泄漏风险。从结构设计来看，主体采用直通式套筒构型，内壁做了阶梯式限位结构，可直接套入对应规格的散货箱端口，端口处的环形凸边能够在安装时贴合箱体接口端面，形成轴向定位，避免安装到位后出现轴向窜动。外壁均匀分布的三道轴向凸筋，一方面可以增强套筒整体的结构刚性，降低薄壁套筒受管路应力、外部磕碰产生的形变量，另一方面在安装时可作为扭矩受力点，方便施工人员借助工具将适配器旋紧到位，无需额外设计夹持平面。

　　顶部的吊耳结构集成在套筒本体上，采用一体化成型设计，吊耳孔做了圆角过渡处理，既可以在大规格管路安装时作为起吊点位，方便高空或狭窄空间内的部件吊装对位，也可作为防脱固定点，穿入扎带或固定销后避免适配器受管路振动、流体冲击出现松脱脱落。该适配器端口规格为1-1/2英寸，安装时需确认散货箱侧接口的外径尺寸与套筒内径匹配，安装边界需预留至少两倍套筒外径的操作空间，方便管路对接时的对位与紧固件操作，套筒整体长度控制在常规管路接头的标准长度范围内，不会额外增加管路整体的轴向安装尺寸，适配现有多数中型散货箱的接口布局。设计过程中充分考虑了流体输送的工况需求，内壁做了平滑过渡处理，没有突兀的台阶或棱角，减少流体经过时的阻力与紊流产生，

　　降低流体输送过程中的压力损失，同时避免物料在接缝处堆积残留，适配粉状散料、液态油料等不同介质的输送需求。套筒壁厚经过受力校核，能够承受常规工业管路的工作压力，外壁的凸筋结构同时起到加强筋作用，在受到外部侧向冲击时可分散应力，避免套筒出现开裂变形。
