塑料Y型管路三通连接接头结构设计

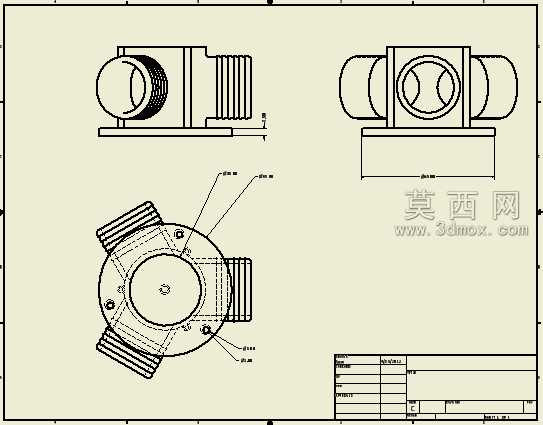

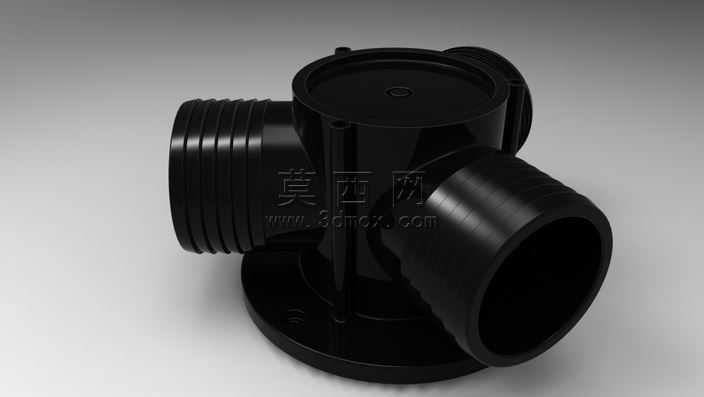

本作品为塑料材质Y型管路连接器的三维建模设计，建模阶段依托主流三维机械设计软件完成全参数化特征构建，首先以带安装法兰的主体基座为建模基准，通过旋转凸台特征生成主体核心腔体结构，精准控制腔体内部通径尺寸以保障流体输送的通畅性，随后分别构建三个不同朝向的接口结构：其中一侧接口采用外螺纹结构设计，用于和带内螺纹的管路部件实现螺纹旋接密封，另外两个接口采用宝塔式竹节倒刺结构，适配软质管路的插接安装，倒刺的倾斜角度与凸起高度经过反复参数调整，可保障软管插接后具备足够的拉脱阻力，避免管路工作过程中出现松脱漏液问题。主体基座底部的圆形安装法兰上预留了安装定位孔位，可通过螺栓将整个连接器固定在设备面板或安装基座上，提升部件安装后的结构稳定性，建模过程中对所有转角位置做了圆角过渡处理，既避免塑料注塑生产过程中出现应力集中导致的开裂问题，也能减少流体在接头内部流转时的阻力，降低流道内的紊流产生概率。材质与渲染阶段，针对该连接器常用的改性PP或增强尼龙塑料特性，调配了对应的哑光黑色硬质塑料材质，还原塑料件表面细微的磨砂质感，渲染时通过多光源布光方案，清晰展现接头各部分的结构细节，包括螺纹的牙型轮廓、宝塔接口的倒刺层次、法兰面的平整质感，同时通过光影对比突出腔体内部的结构深度，让观看者可以直观理解接头的贯通结构。设计思路上，该Y型连接器主要用于流体管路的分流或合流场景，可实现单路输入双路输出或者双路输入单路输出的管路排布需求，整体结构紧凑，三个接口的朝向角度经过优化，可有效减少安装时的空间占用，适配狭小空间内的管路布局需求，建模过程中所有尺寸均参考通用管路配件的行业标准进行设定，保障模型具备实际生产参考价值，各部分结构的壁厚经过均匀化处理，符合注塑成型的工艺要求，避免出现壁厚不均导致的缩痕、缺胶等生产缺陷，接口与主体的连接位置做了加强筋结构设计，提升接口部位的结构强度，避免管路拉扯时出现接口断裂的问题。
