螺栓压紧式填料函密封组件结构设计

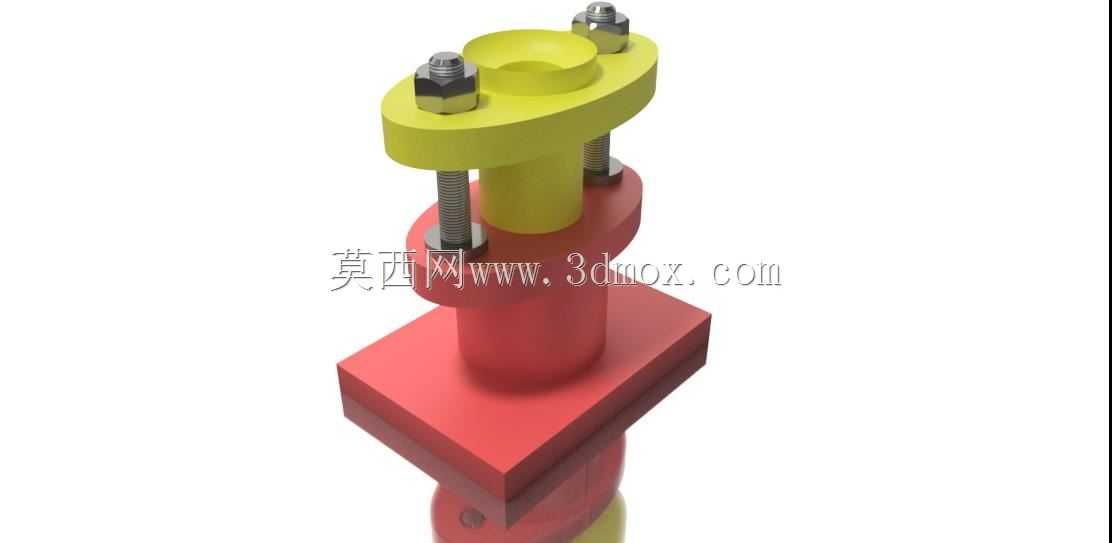

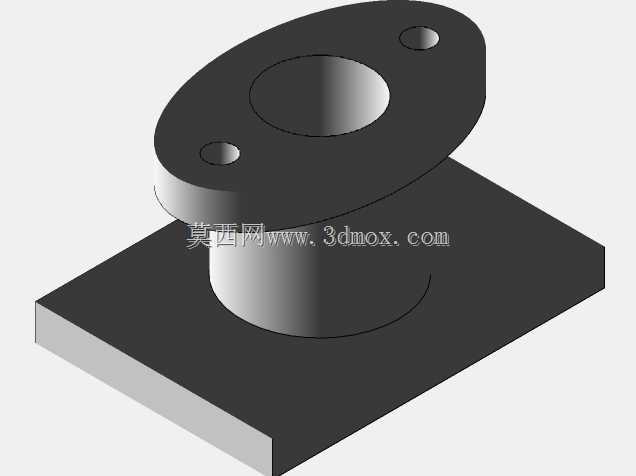

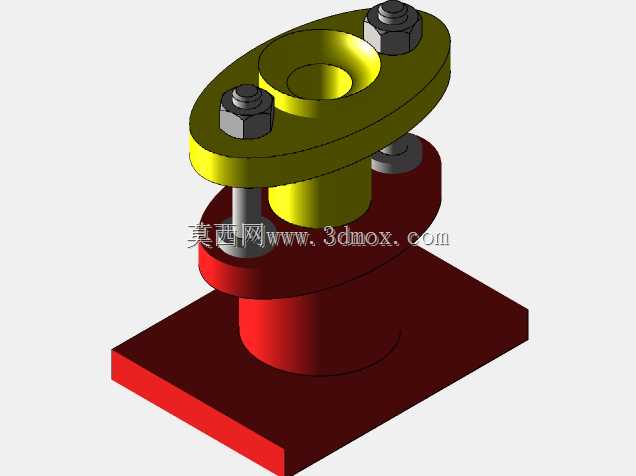

　　在泵类、阀类、反应釜搅拌轴以及各类带往复、旋转运动轴的流体输送设备中，轴与设备壳体之间的动密封可靠性直接决定整套装置的运行稳定性，填料函作为这类动密封场景里应用最广泛的容纳组件，承担着固定密封填料、传递压紧力、阻隔介质外泄的核心作用。这款填料函采用对称双螺栓压紧结构，主体分为下部方形安装基座、中部填料容纳腔、上部压盖三个核心部分，下部方形基座设置了平整的安装贴合面，可通过焊接或螺栓连接的方式固定在设备壳体的轴穿设位置，基座中心的通孔与运动轴之间预留了均匀的环形间隙，用于填充密封填料，间隙尺寸根据适配轴径做了标准化匹配，既保证填料有足够的填充厚度实现密封，又避免间隙过大导致填料被介质压力挤出。中部的填料容纳腔为等径圆筒结构，

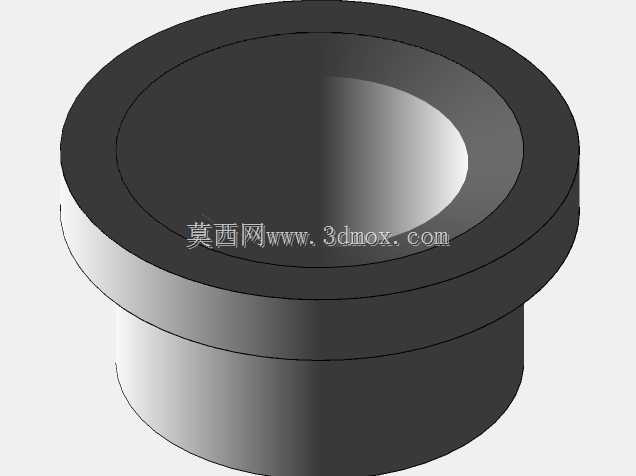

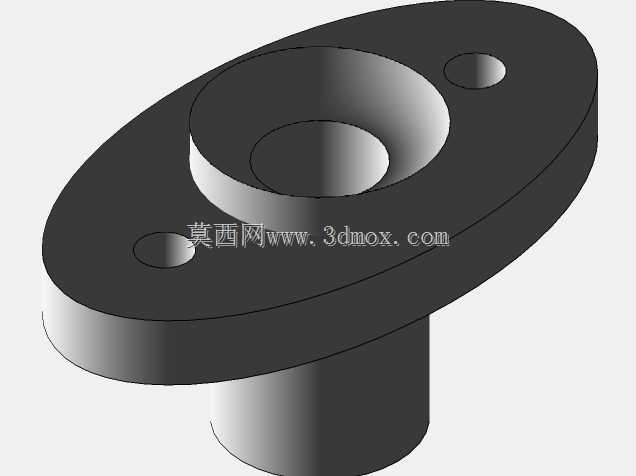

　　内壁做了光滑处理，减少填料受压变形时的摩擦阻力，腔室高度根据常用密封填料的层数设计，可容纳3-5圈盘根类填料，满足不同压力等级的密封需求。上部的压盖采用腰形法兰结构，两个对称布置的通孔穿设压紧螺栓，螺栓下端固定在下部基座的对应螺纹孔内，通过拧紧螺栓上端的六角螺母，可带动压盖沿轴向向下移动，对腔室内的填料施加均匀的轴向压紧力，让填料产生径向变形抱紧运动轴，从而阻断流体沿轴表面的泄漏通道。设计时特意将压盖与轴接触的内孔做了倒角处理，避免压盖与轴表面直接硬摩擦刮伤轴颈，同时压盖顶部设置了环形凹槽，可留存少量润滑脂，为轴的运动提供初始润滑，减少运行初期的磨损。安装边界上，方形基座的边长尺寸适配常见的设备壳体开孔补强范围，

　　螺栓的中心距按照通用紧固件安装间距设计，预留了足够的扳手操作空间，无需额外定制专用工装即可完成现场安装与填料更换作业。实际应用中，这类结构的填料函可适配水、蒸汽、低粘度油品等多种介质的密封场景，当填料出现磨损导致密封性能下降时，无需拆解整套设备，只需均匀拧紧两个压紧螺母即可补偿填料的磨损量，延长密封组件的维护周期，相比整体式密封结构，后期维护成本更低，对现场运维人员的技能要求也更友好，广泛应用在中小型化工设备、给排水泵、蒸汽管路配套阀门的动密封位置。
