家用小型手动绞肉设备三维结构设计

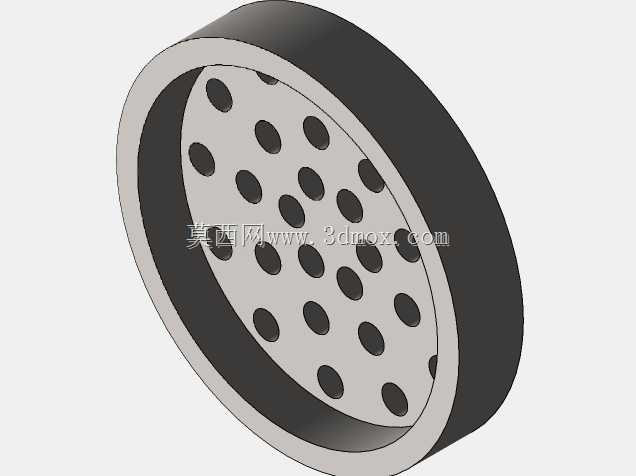

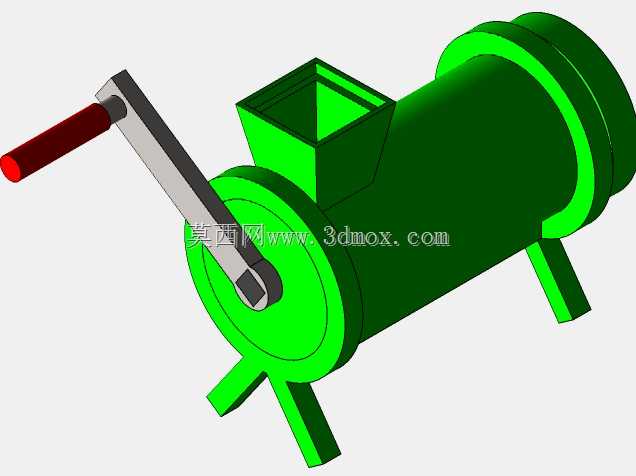

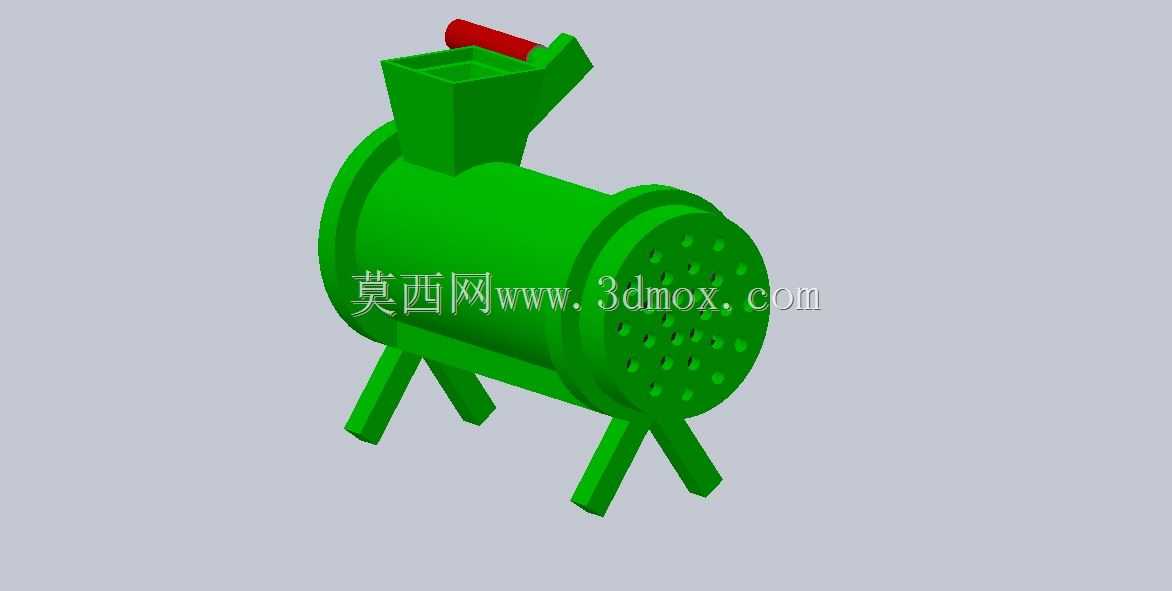

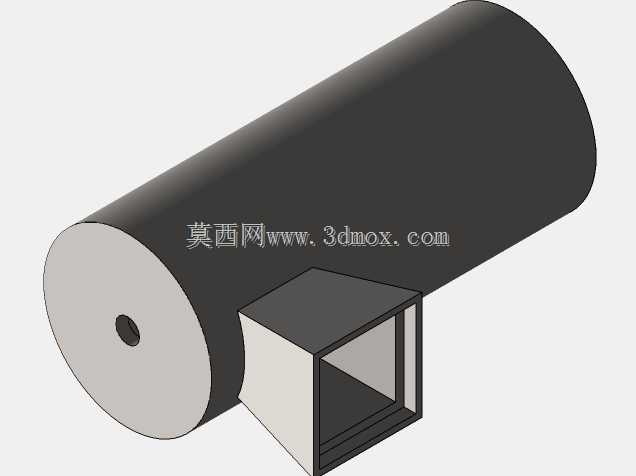

　　这款手动绞肉设备的结构设计，核心围绕小型食材加工场景的实际使用需求展开，区别于商用大型绞肉设备的高产能定位，其结构紧凑性优先，适配家庭厨房、小型熟食作坊的台面放置场景，无需外接动力源，依靠手动摇臂输入扭矩即可完成食材粉碎作业，避免了电动设备的布线限制与清洁死角问题。从功能实现逻辑来看，设备主体采用卧式筒体布局，进料口设置在筒体上部偏置位置，带倾斜导料面的进料斗可引导块状食材顺利进入推送腔，避免食材卡滞在进料段；筒体内部的螺旋推送轴与前端多孔出肉板配合，可将推入的肉块逐步向前输送，同时通过挤压、剪切作用将肉块粉碎为符合孔径规格的肉粒，出肉板的通孔采用均匀阵列排布，既保证出肉效率，也能控制成品肉粒的粗细均匀度，适配肉馅、

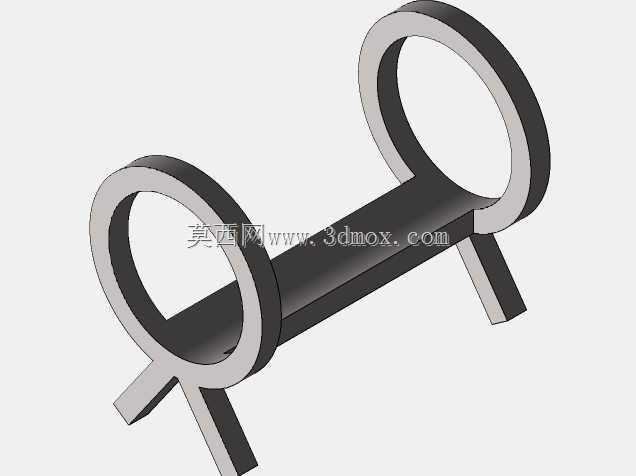

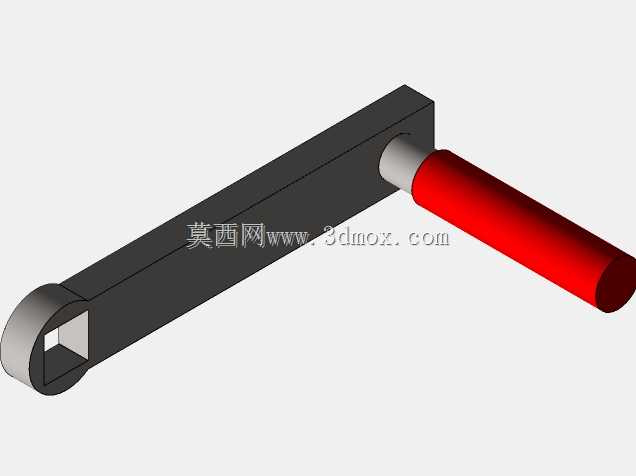

　　菜馅等不同食材的加工需求。设计阶段充分考虑了操作与维护的便利性，筒体下部设置的三脚支撑结构，采用向外倾斜的支腿布局，可在台面放置时形成稳定的支撑三角形，手动摇动摇臂时不会出现设备侧翻、移位的问题，支腿的高度预留了出肉板下方的接料空间，可直接放置容器承接加工完成的食材。设备的动力输入侧设置了防滑摇臂连接位，摇臂操作端的握持套采用符合人体工学的轮廓设计，长时间操作也不会出现硌手的问题；筒体与端盖、出肉板的连接采用快拆式结构定位，无需专用工具即可完成拆解，方便使用后对接触食材的腔体、螺旋轴、出肉板进行彻底清洗，避免食材残留滋生细菌。从安装边界来看，设备整体外轮廓尺寸控制在小型台面设备的合理范围内，筒体直径适配常规家用厨房的台面放置空间，

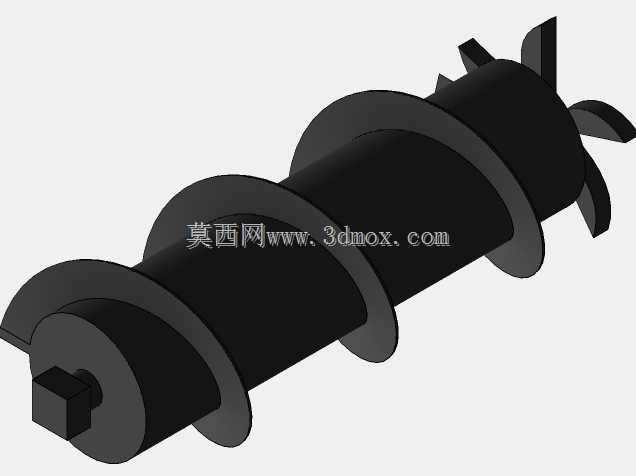

　　进料口高度符合普通人站姿操作的抬手高度，无需过度抬臂即可完成食材投放；支腿的底部可加装防滑胶垫，进一步提升在光滑台面的放置稳定性，设备整体重量控制在手动可轻松搬移的区间，不用时可收纳进橱柜，不会长期占用台面操作空间。结构细节上，螺旋推送轴的螺距从进料端向出肉端逐步缩小，可在推送过程中逐步提升对食材的挤压力，保证食材粉碎充分，不会出现大块食材未经粉碎就从出肉板挤出的问题；出肉板与螺旋轴端部的配合间隙控制在合理范围，既不会因间隙过大出现食材卡滞，也不会因间隙过小导致运转阻力过大，手动操作时的扭矩输入处于普通人可轻松施加的区间，无需过大的握力即可顺畅完成绞肉作业。
