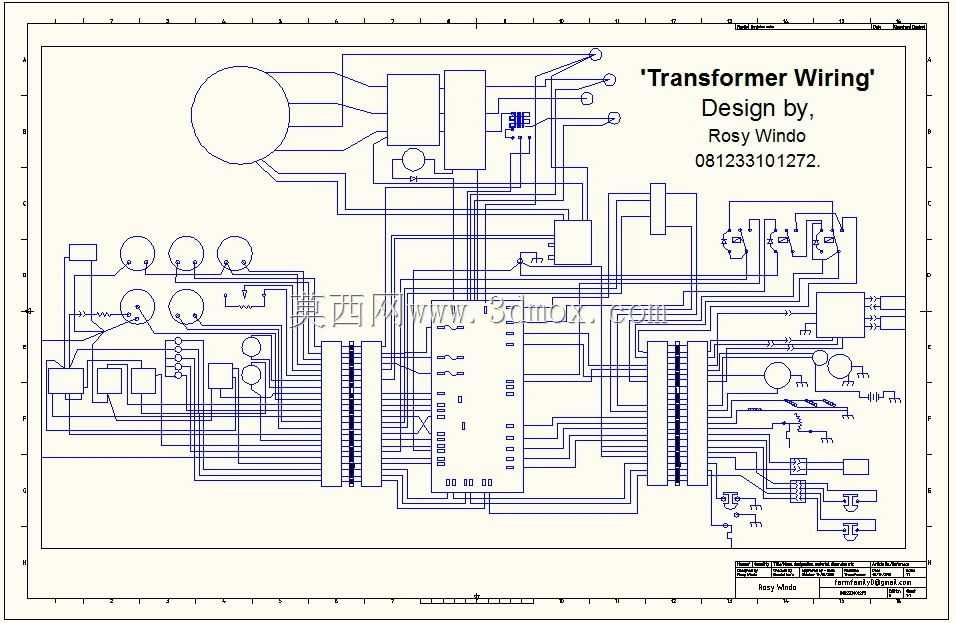

变压器接线原理示意结构设计方案

　　这套接线结构设计主要面向工业配电、小型成套电气设备的变压器接线环节，覆盖从低压动力配电到设备内置供电模块的多场景接线需求，不管是车间动力柜内的干式变压器接线，还是成套控制设备内置的小型变压器布线，都能参照这套结构完成接线排布，避免现场接线错相、虚接、线路干涉等常见工程问题。设计过程中优先梳理了变压器原副边绕组的接线逻辑，将高压侧进线端子、低压侧出线端子的排布做了分区规划，高压接线区域预留足够的安全爬电距离，按照低压电气规范要求，不同电位接线点之间的间隙满足工频耐压测试要求，避免运行过程中出现拉弧、击穿风险。低压侧出线端按照负载回路做了分路标识，每一路出线的走线槽位都做了预留，接线时可以顺着预设的走线槽排布线路，

　　不用额外在柜体内部打孔固定线卡，减少现场施工的加工量。从安装边界来看，这套接线结构适配常用的立式、卧式安装变压器，接线端子排的安装孔位兼容主流变压器的端子安装尺寸，不需要对变压器本体做二次加工就能完成接线装配，外围布线的转弯半径预留了足够空间，即使是采用多股铜芯绝缘线接线，也不会出现线皮弯折过度导致的绝缘层破损问题。功能层面，这套接线结构将保护接地回路做了独立规划，接地端子单独设置在变压器壳体的专用接地点位，和主回路接线区域保持物理隔离，避免检修时误碰接地回路导致的保护失效，同时在接线节点处预留了温度传感器的安装位置，后期运维时可以直接加装测温元件监测接线点温升，不用拆解原有接线。设计时还考虑了不同线径的接线需求，

　　高压侧接线端子适配16平方到35平方的动力线缆，低压侧出线端子适配2.5平方到10平方的负载线缆，每个接线点的压线空间都做了冗余设计，即使是两根同规格线缆并接，也能保证压接牢固，不会出现压接不实导致的接头发热问题。线路排布上，将交流主回路和控制信号回路做了分层走线，强电线路和弱电信号线路之间预留了屏蔽层安装位，避免变压器运行时的电磁干扰影响周边控制元件的信号传输，所有走线的固定点位间距都按照电气施工规范设置，长期运行不会出现线路下垂、移位的问题，适配震动工况下的使用需求，比如车载配电、移动设备内置变压器的接线场景，也能保证线路连接的可靠性。
