高压户外550kV六氟化硫断路器结构

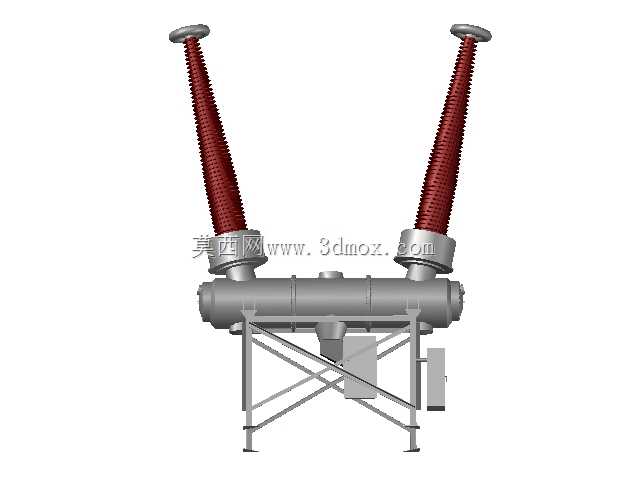

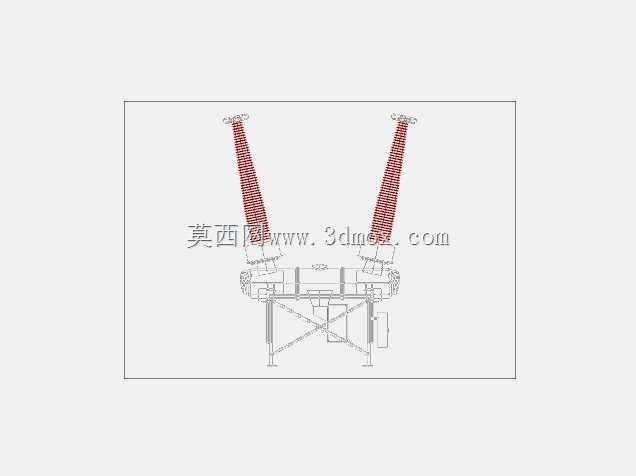

　　在超高压输电网络的户外变电站场景中，这类550kV电压等级的断路器承担着核心的电路分合与故障保护职能，日常运行时需要承载额定工况下的大电流导通，当线路出现短路、过载等故障时，能够在数十毫秒内完成灭弧分闸动作，切断故障电流避免事故范围扩大，是保障长距离跨区域输电线路稳定运行的关键一次设备。从结构设计来看，该设备采用卧式罐体搭配双极支柱绝缘子的布局，两个垂直布置的空心复合绝缘子内部集成了灭弧室与绝缘拉杆，绝缘子外部的伞裙结构经过多轮迭代优化，能够在户外暴雨、覆冰、重度污秽等复杂气象条件下保证足够的爬电距离，避免沿面闪络问题。下部的卧式金属罐体为密封承压结构，内部充有额定压力的六氟化硫气体作为灭弧与绝缘介质，

　　罐体的壁厚设计充分考虑了户外长期运行的温度形变、内部气体压力波动以及地震烈度下的结构强度要求，罐体上预留的检修手孔、气体密度监测接口、操作机构连接端口的位置都经过三维装配干涉校验，确保后期运维操作时不会出现工具操作空间不足的问题。设备底部的支撑钢架采用型钢焊接结构，架体的斜撑布局经过受力仿真校核，能够承受设备本体总重量、风载荷以及操作时的冲击载荷，钢架底部的安装底板预留了与变电站基础预埋螺栓匹配的长圆孔，可抵消基础施工时的位置偏差，安装时需要保证罐体的水平度偏差控制在千分之二以内，避免内部运动部件出现卡滞。在设计建模过程中，首先根据高压开关行业的设计规范确定核心绝缘距离，550kV电压等级下带电部分对地、

　　相间的空气间隙必须满足标准要求，之后依次完成灭弧室装配、绝缘拉杆传动路径、罐体密封结构、支撑钢架的零件建模与总装配合，建模时重点校验了分合闸动作过程中运动部件的行程轨迹，确保动触头在分合闸位置的超程、开距参数符合设计要求，同时排查了所有装配环节的干涉问题，比如绝缘拉杆运动时与罐体内部导向套的配合间隙、支柱绝缘子与罐体法兰连接的密封面压紧量、操作机构输出轴与拐臂的连接同轴度等细节。这类设备的实际安装场景多为高海拔或者重污秽地区的户外变电站，因此外绝缘伞裙的伸出长度、伞间距参数都做了针对性调整，相比普通地区使用的同电压等级设备，爬电距离提升了25%以上，能够有效减少污闪事故的发生概率。罐体外部的附属接线盒、

　　气体密度继电器的安装位置都设置在便于人员站立操作的高度，不需要登高即可完成日常巡检的参数读取，设备两侧的一次接线端子采用平板式接线结构，可适配不同规格的引流线夹，端子接触面做了镀银处理，降低长期运行后的接触电阻，避免接头发热问题。从安装边界来看，设备整体运输时为分体包装，现场需要先完成支撑钢架的基础固定，再吊装罐体与钢架连接，之后依次安装两侧的支柱绝缘子与灭弧室组件，最后完成操作机构与二次接线的连接，整个安装过程的吊装路径、螺栓紧固力矩值都在三维模型中做了模拟验证，确保现场施工时不会出现部件碰撞、紧固空间不足的问题。设备的操作机构布置在罐体下部的钢架空间内，机构箱的防护等级达到IP65，能够防止户外暴雨、沙尘进入箱内影响元件性能，机构的输出行程与灭弧室的触头行程经过精准匹配，能够保证分合闸速度满足灭弧要求，分闸时动触头的运动速度曲线经过优化，既能在最短时间内拉断电弧，又能避免分闸末期的机械冲击过大导致部件损坏。
