狭小空间作业用四旋翼骨翅飞行器结构设计

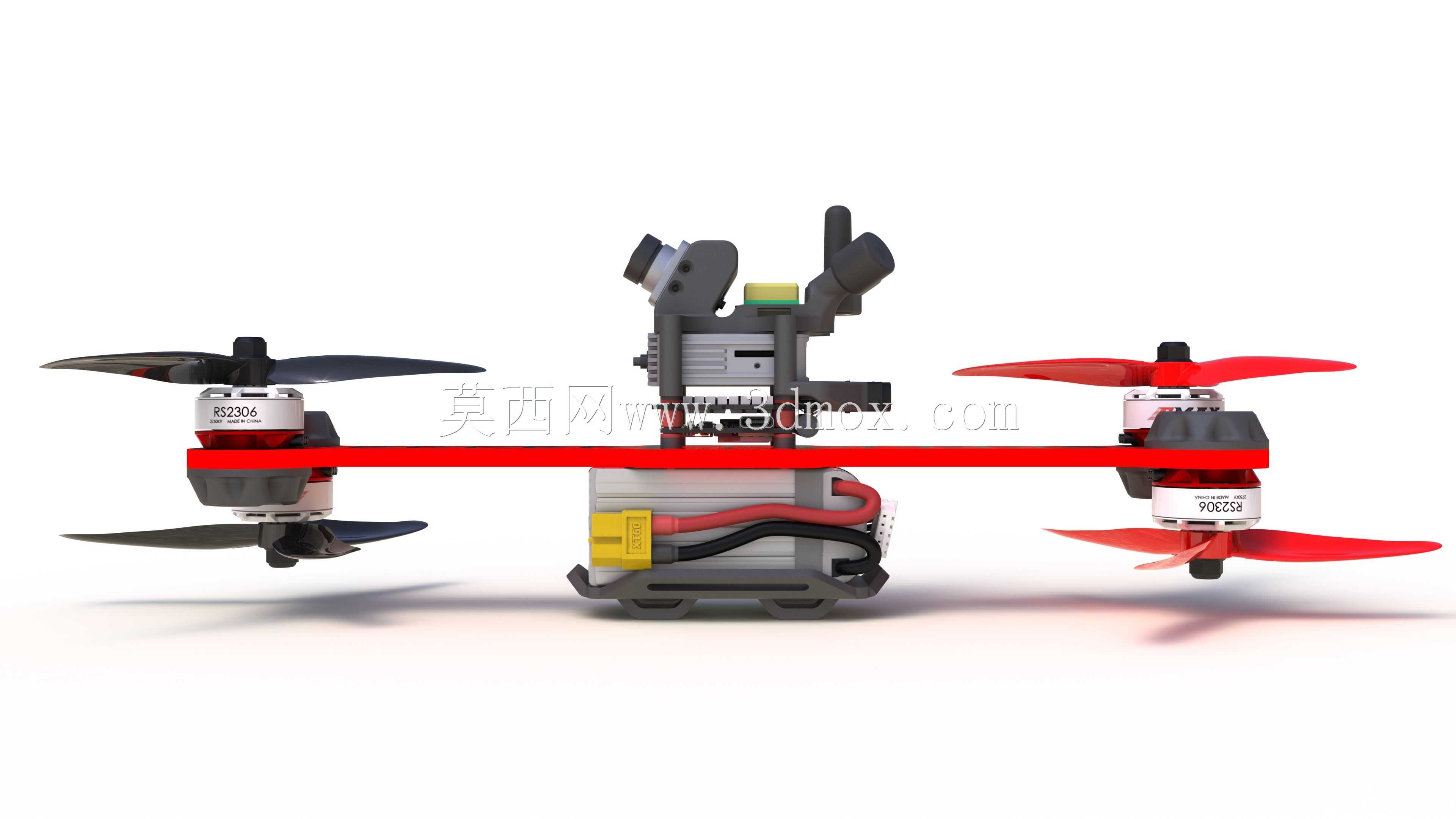

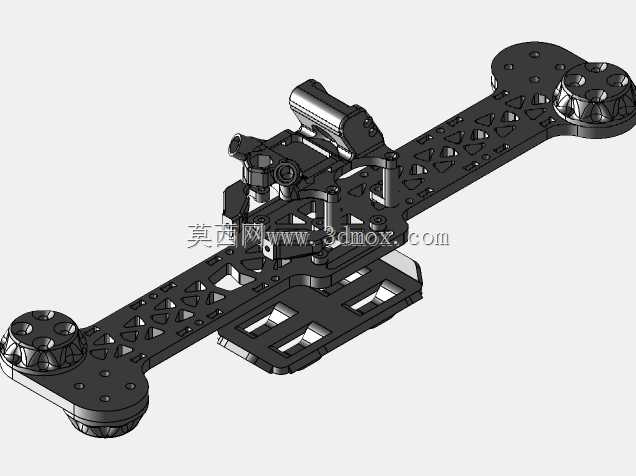

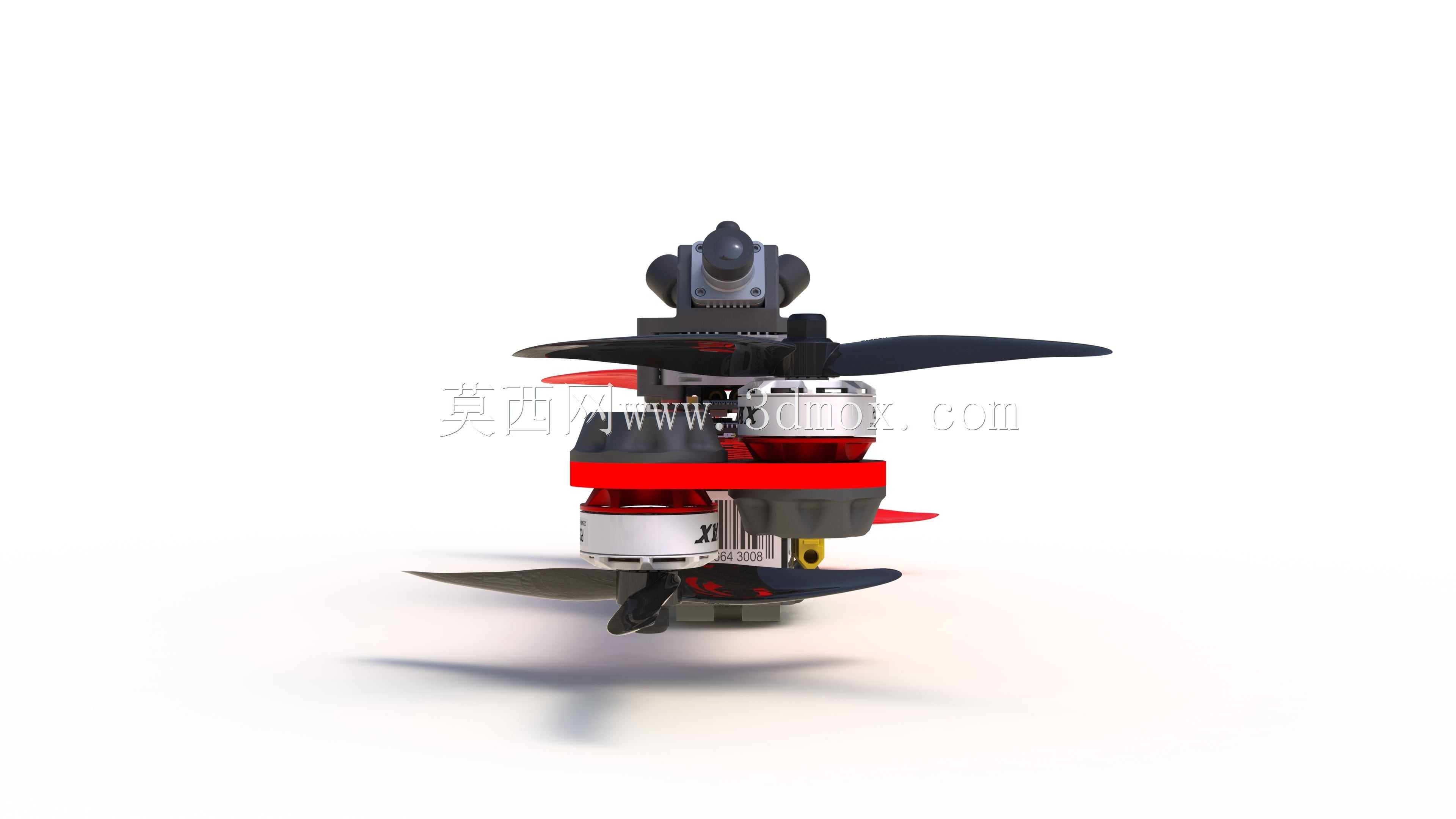

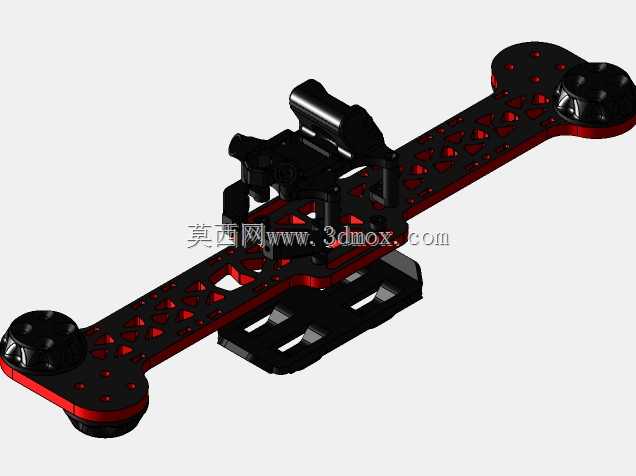

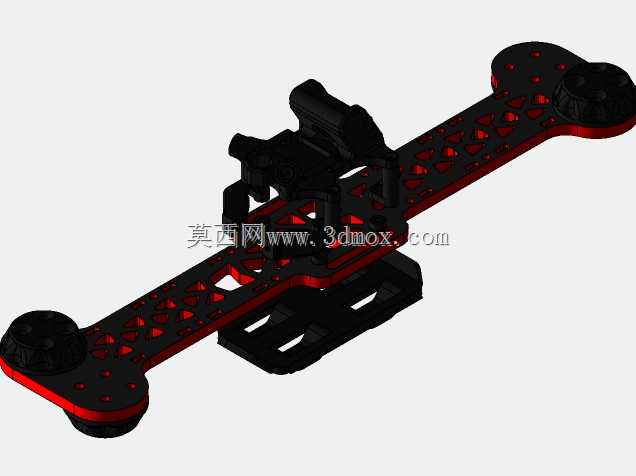

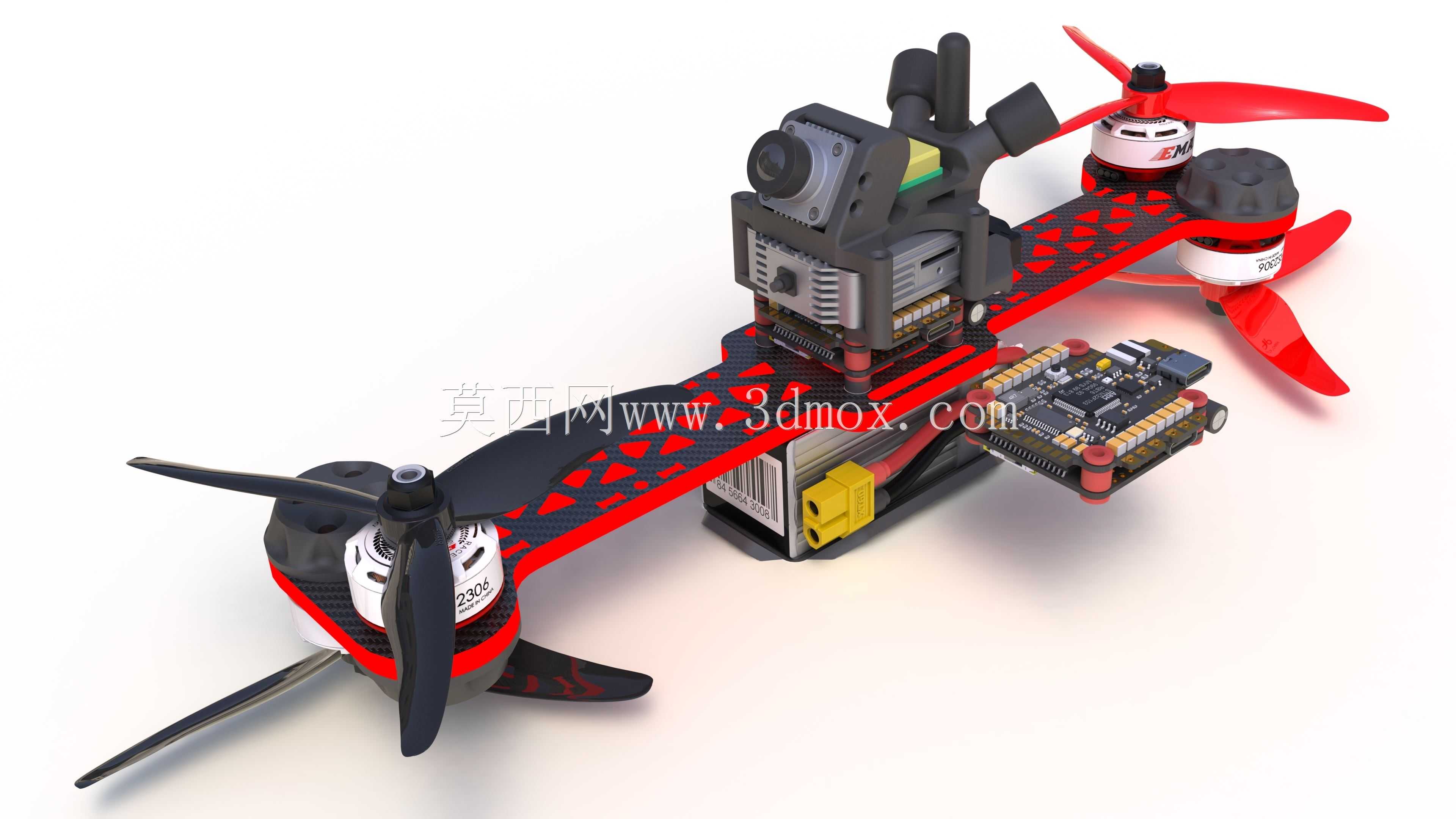

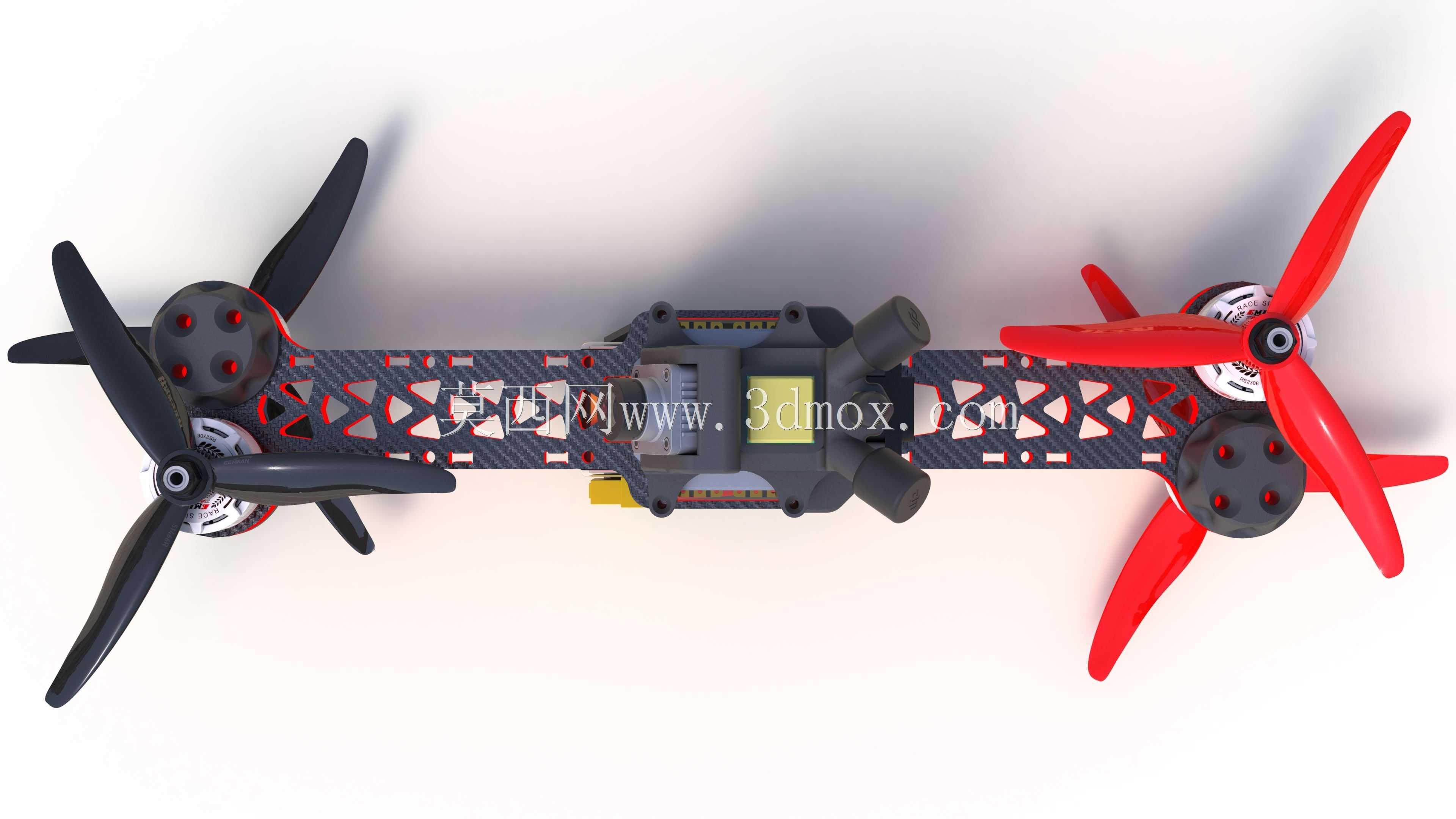

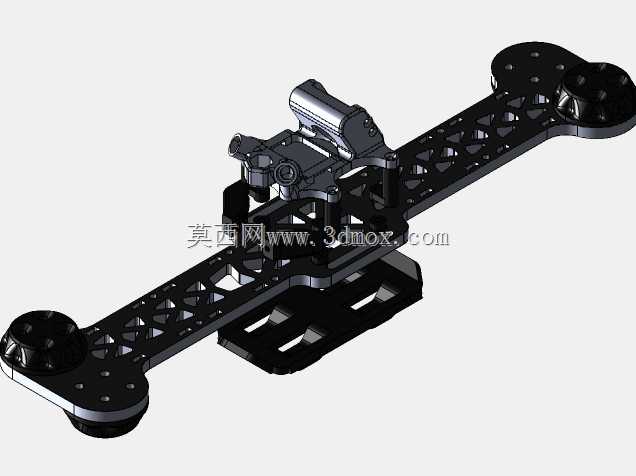

　　这款四旋翼飞行器的结构设计核心围绕狭小受限空间的作业需求展开，区别于常规消费级航拍无人机的宽体布局，整机采用长条形骨式机架作为承载主体，机臂与中心板一体化成型的碳纤纹理结构，在保证结构强度的同时尽可能压缩横向占用空间，能够轻松穿越常规无人机无法进入的管道间隙、建筑内部狭窄通道、设备排布密集的工业巡检区域。动力系统采用对角排布的正反桨设计，搭配高转速无刷电机，桨叶选用三叶高效桨型，在小尺寸桨径限制下仍能提供足够的升力冗余，电机安装座预留了减震胶圈安装位，可抵消电机高速运转产生的高频振动，避免振动传递至飞控板与搭载的任务载荷影响运行精度。中心机架区域采用分层堆叠的安装布局，最上层预留了模块化载荷安装位，可根据作业需求搭载微型摄像模组、

　　环境检测传感器等不同任务设备，载荷安装位设置了通用安装孔位，兼容市面主流微型任务模块的固定尺寸；中层为飞控安装区域，设计时预留了足够的布线空间，集成45A电流承载能力的电调模块直接集成在机架层板上，省去了额外的电调安装支架，减少了整机的装配零件数量，同时缩短了电机与电调之间的走线长度，降低了线路干扰与功率损耗；下层为电源与通讯模块安装位，电源接口采用快拆式XT60接口，方便电池快速更换，通讯模块预留了4G通讯单元的安装空间，可实现超视距范围内的无线数据传输与控制，突破常规遥控信号的传输距离限制。机架底部预留了起落架安装孔位，可根据作业场景选装轻量化起落架，在不明显增加整机重量的前提下保护底部设备与桨叶在降落时不受磕碰。

　　整机的重心设计严格控制在机架几何中心的竖直线上，所有元器件的安装位置都经过重心配平计算，避免飞行过程中出现偏航力矩，降低飞控的姿态修正负担，提升飞行稳定性。机臂末端设计有桨叶保护结构的安装位点，在人员密集区域作业时可加装环形保护圈，避免高速旋转的桨叶触碰周边物体或人员造成损伤。机架的所有安装孔位均采用标准M2、M3螺纹规格，通用常规航模配件的安装尺寸，方便后期维护更换零部件，层板之间采用铝柱支撑固定，既保证了层间间距满足元器件安装高度要求，又能在机架受到冲击时通过铝柱的轻微形变吸收冲击力，保护核心电子元器件不受损坏。
