模块化无线机械键盘结构设计

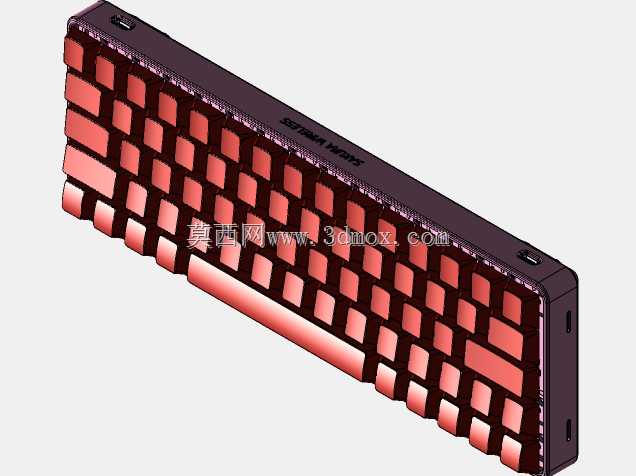

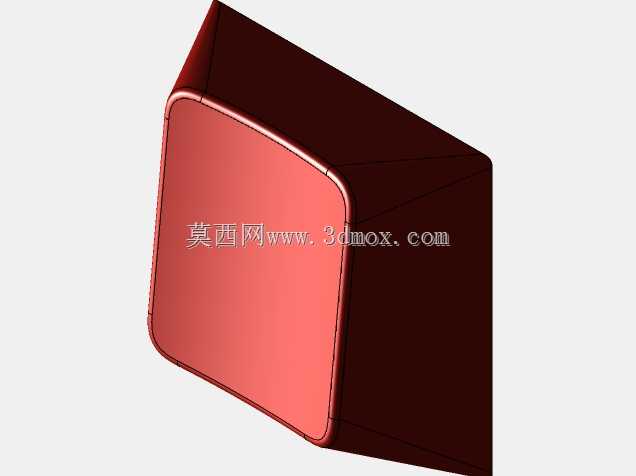

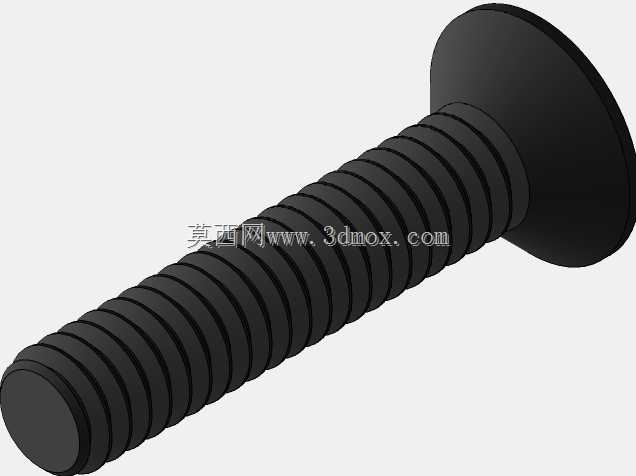

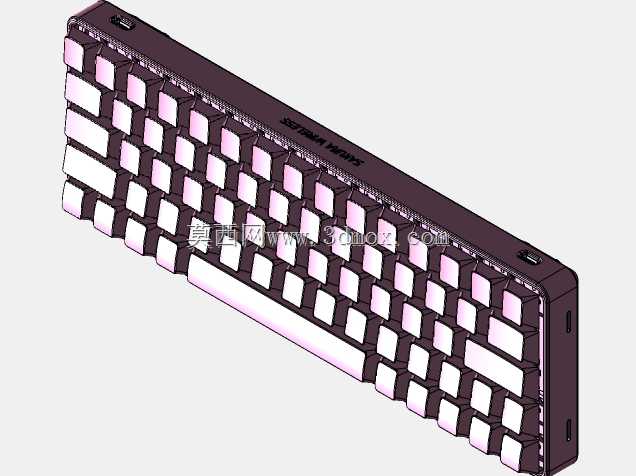

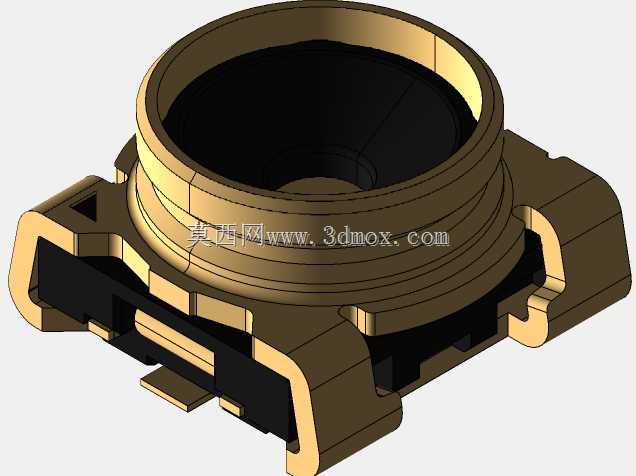

　　这套紧凑型无线输入设备的结构方案，面向桌面外设、便携工位与自定义输入场景展开，整体采用60%配列的紧凑布局，在保留主键区核心按键的前提下压缩整机横向占用空间，适配多设备切换、移动办公与客制化外设改装的实际使用需求。从结构落地的角度看，整机外壳采用分体式围框设计，上下壳通过侧边卡扣与内置螺柱完成定位锁紧，围框边缘预留均匀的装配间隙，既规避注塑成型后的缩痕干涉，也给后续表面阳极氧化、喷涂或者双色注塑外壳的改装留出公差余量。键盘内部的核心控制板采用树莓派RP2040微控方案，搭载双核Cortex-M0+内核，板载蓝牙5.1通讯模块，PCB布局阶段将主控芯片、晶振、电源管理电路与蓝牙天线分区排布，天线区域避开金属外壳的屏蔽遮挡，

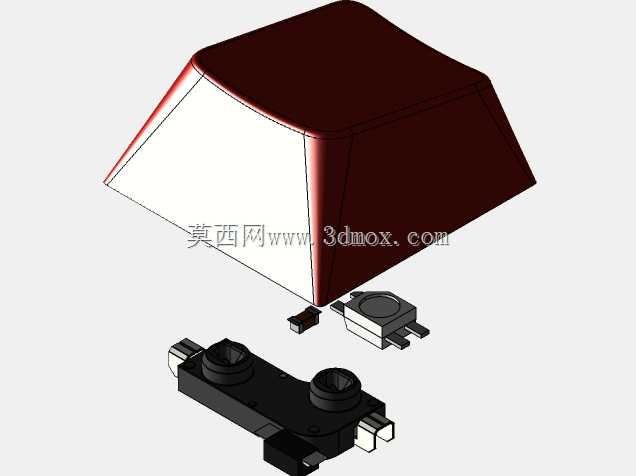

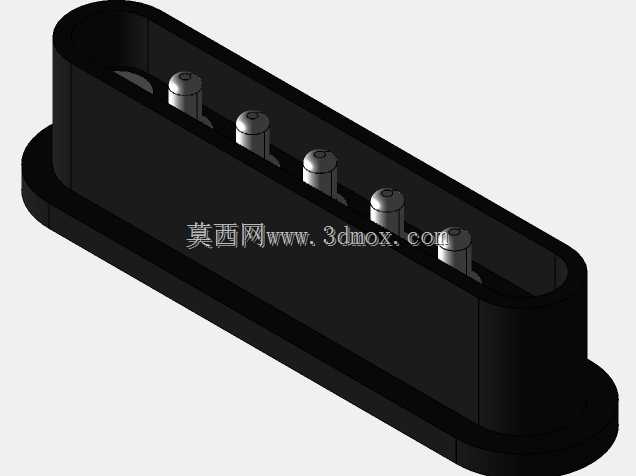

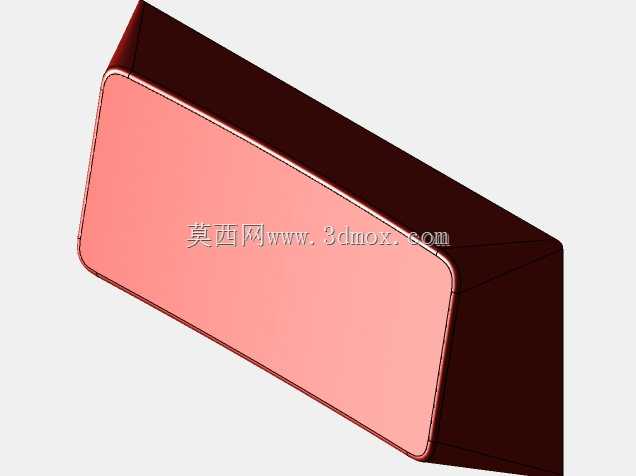

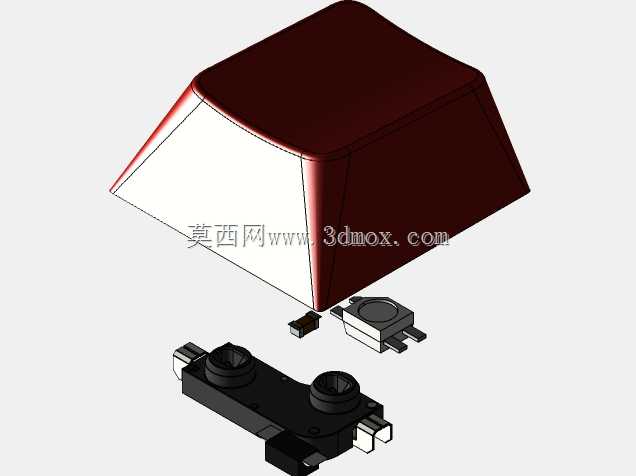

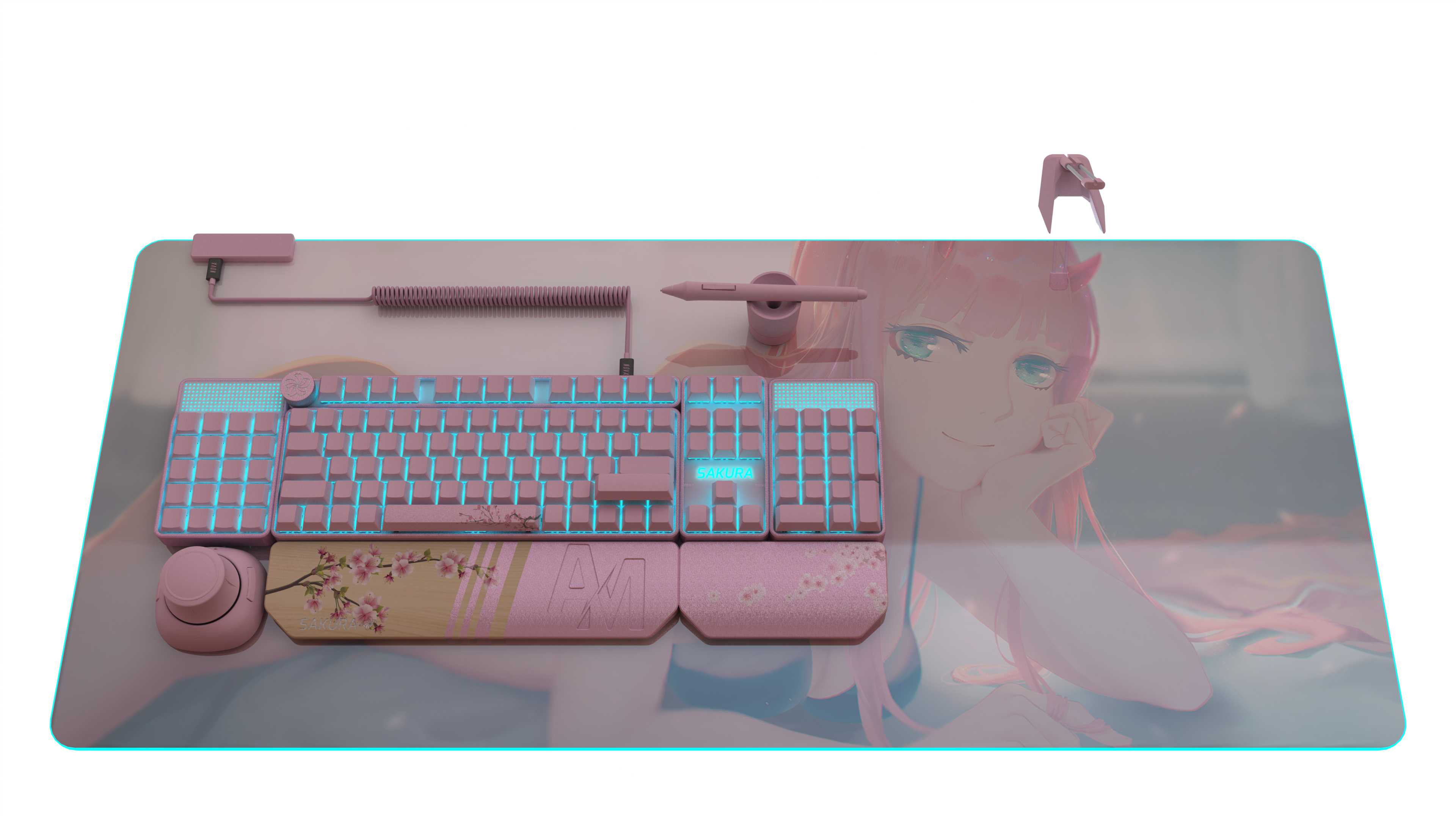

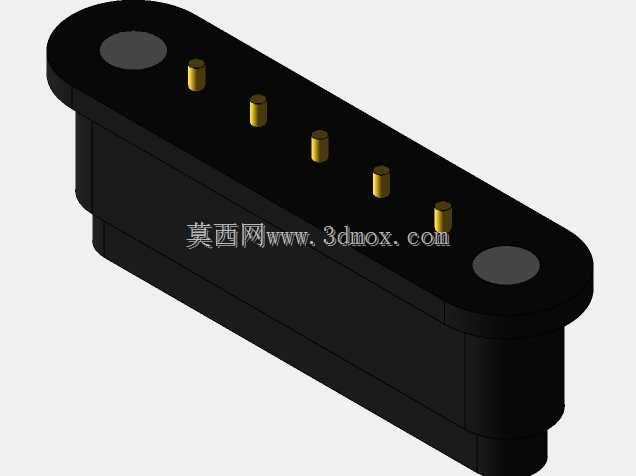

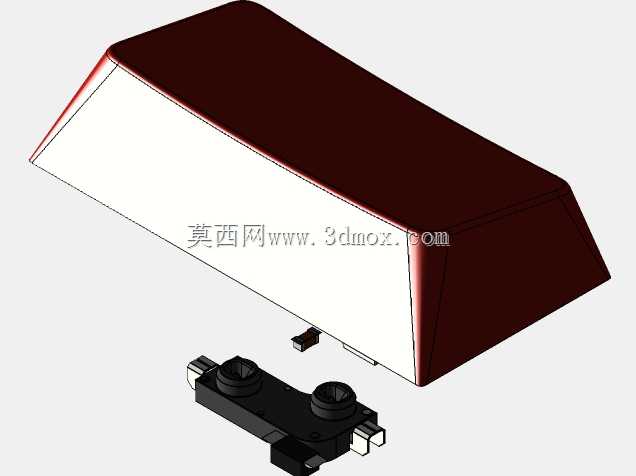

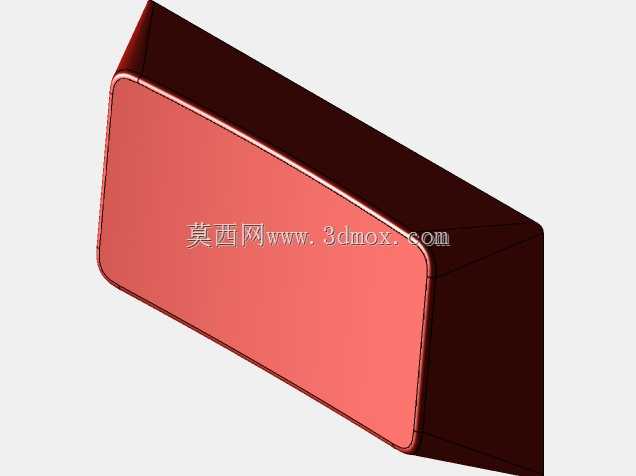

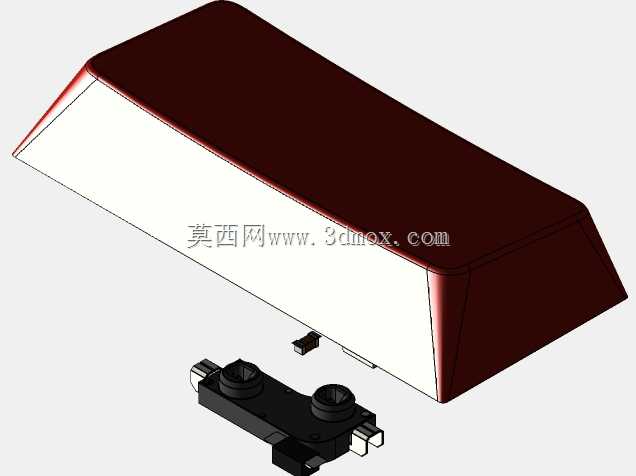

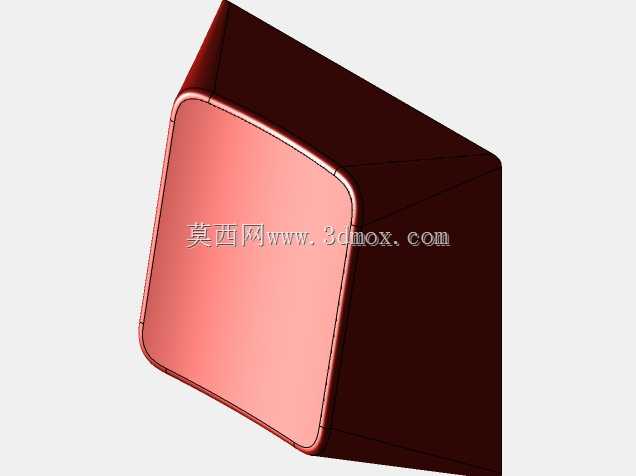

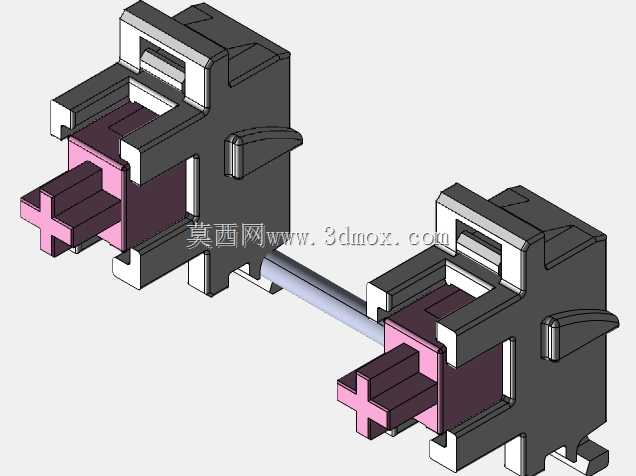

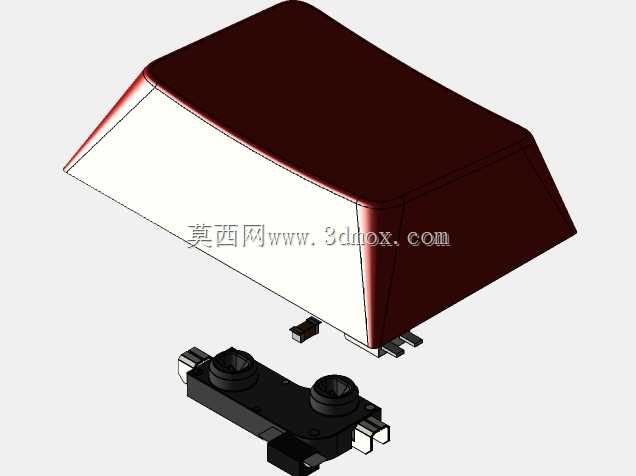

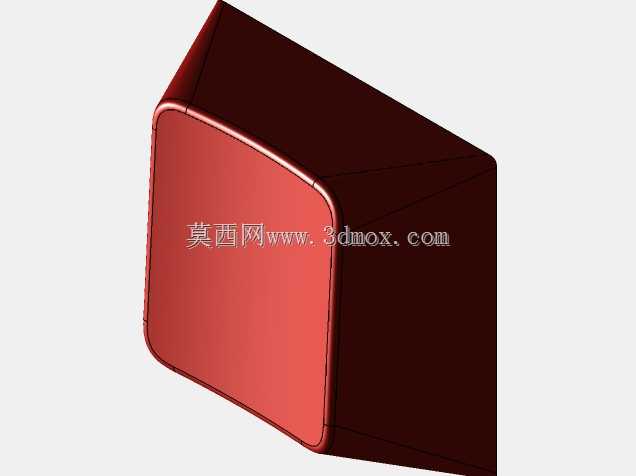

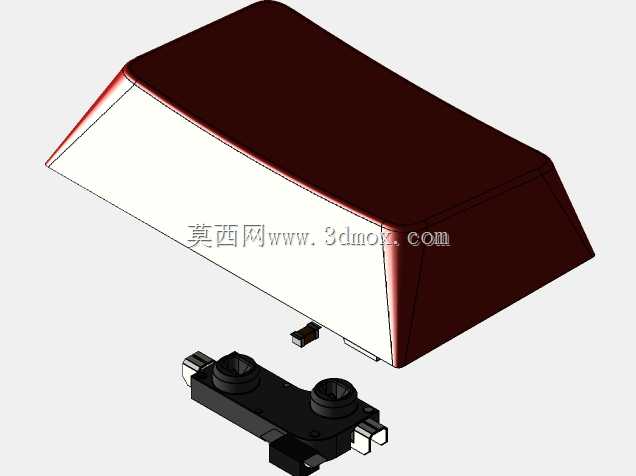

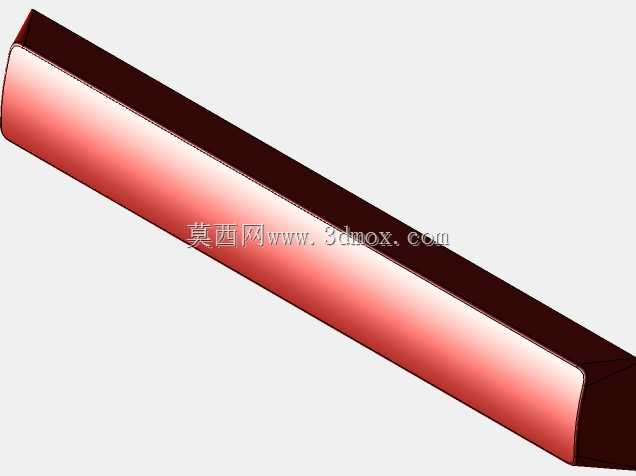

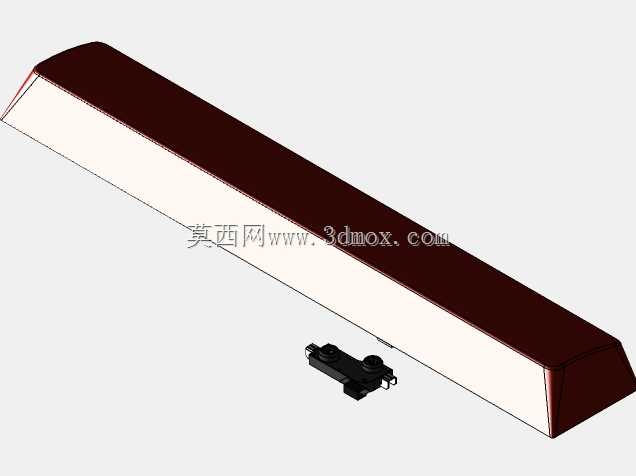

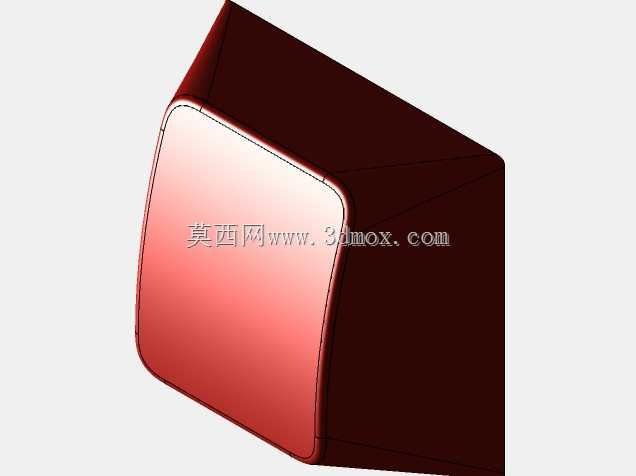

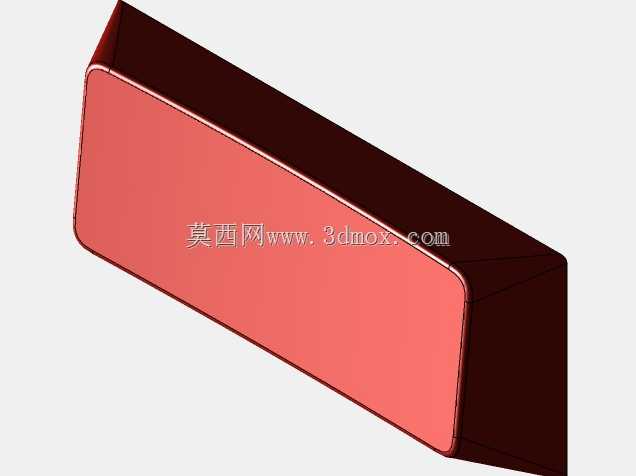

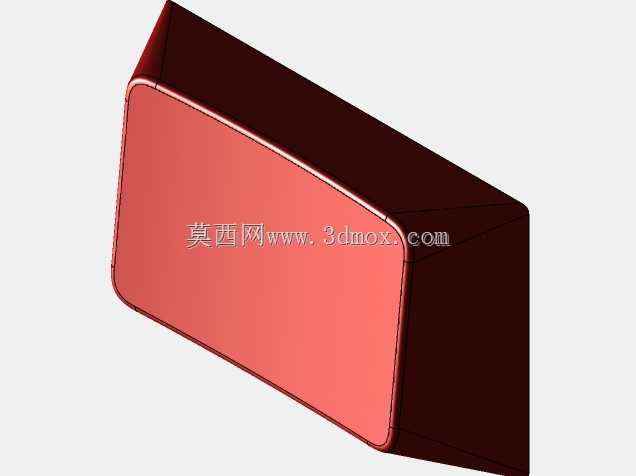

　　在结构设计时特意在外壳对应天线位置做非金属开窗或者薄壁塑胶隔层，保证无线信号的传输稳定性。配列设计上，主键区沿用标准60%按键间距，所有按键轴体采用统一的十字安装位，兼容常规客制化机械轴体，配套的双针注塑键帽做了统一的高度曲面过渡，从边缘行到中间行的键帽高度逐级变化，贴合手指敲击的自然弧度，长时间输入时减少手腕抬升的疲劳感。这套方案最核心的设计特点是预留了9个外接扩展模块的安装接口，除了基础的键盘输入功能，侧边扩展位可以接驳独立数字小键盘模块，该模块内置独立的点阵驱动电路，切换模式后可作为简易计算器、自定义宏按键面板或者RGB点阵状态显示屏使用，模块之间通过板载的磁吸定位触点完成通讯与供电，不需要额外接线，

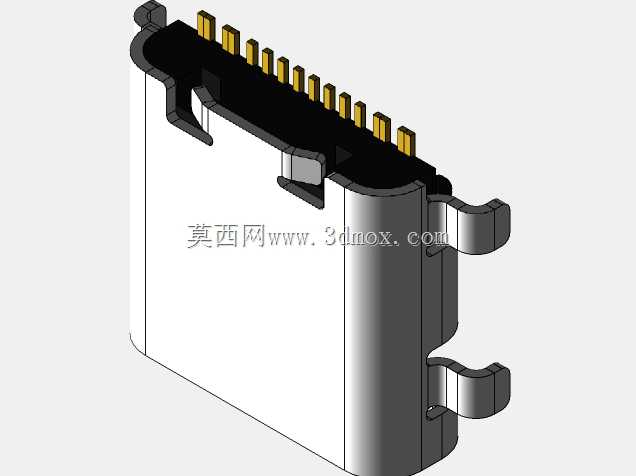

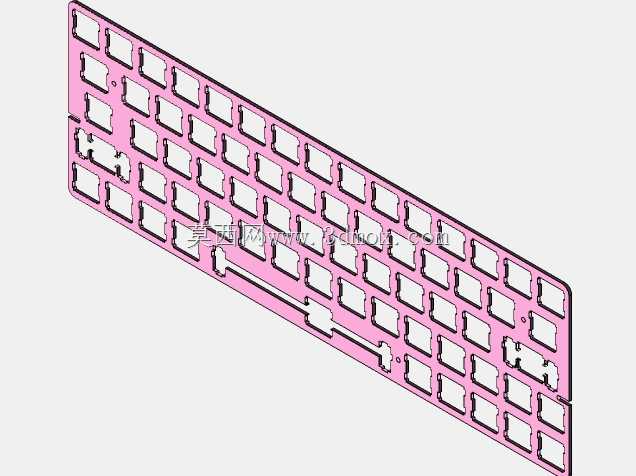

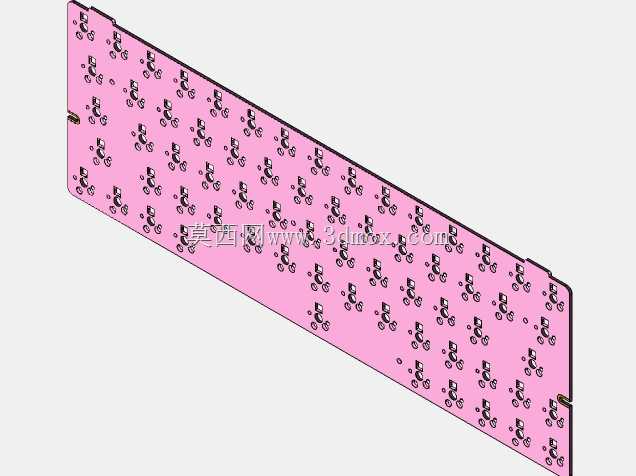

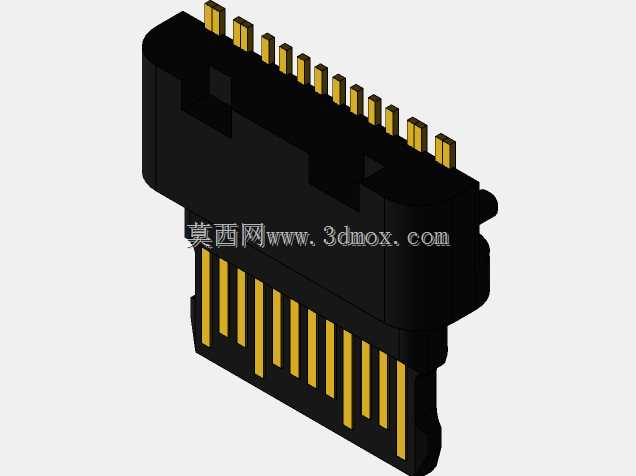

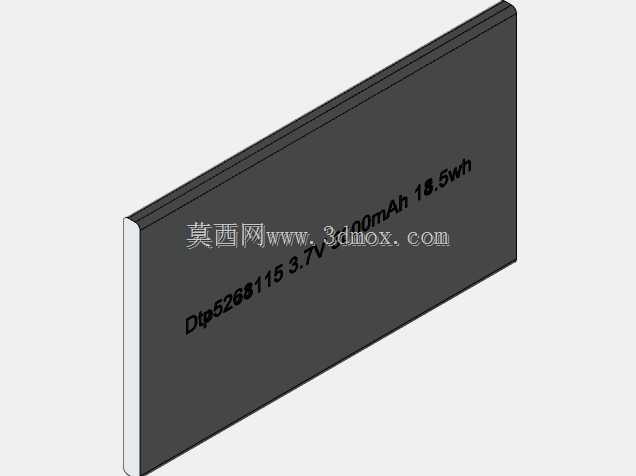

　　用户可以根据自己的使用场景自由组合模块数量，比如文案输入场景只保留主键区获得更大桌面鼠标移动空间，数据录入场景拼接数字小键盘提升数字输入效率，直播或者快捷操作场景拼接宏按键模块绑定常用快捷键。整机的内部堆叠从下到上依次为底壳、消音垫、PCB板、轴体定位板、键帽，底壳内部预留了电池仓的安装空间，可以容纳薄型锂聚合物电池，电池四周设置限位筋位，避免移动使用过程中电池晃动拉扯供电线路，定位板采用硬质板材加工，轴体安装孔位做倒角导向，轴体压入时可以自动对齐引脚，避免弯针问题。外壳侧边预留了Type-C接口的开孔，既可以有线模式连接设备，也可以同时给内置电池充电，接口周边做加厚凸台，频繁插拔线材时不会出现接口开裂的问题。从安装边界来看，

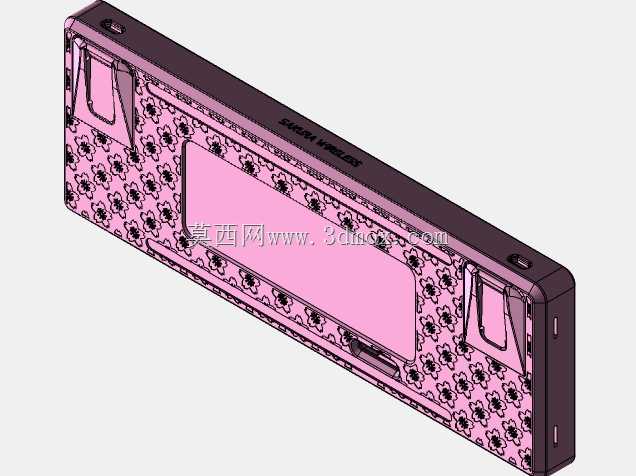

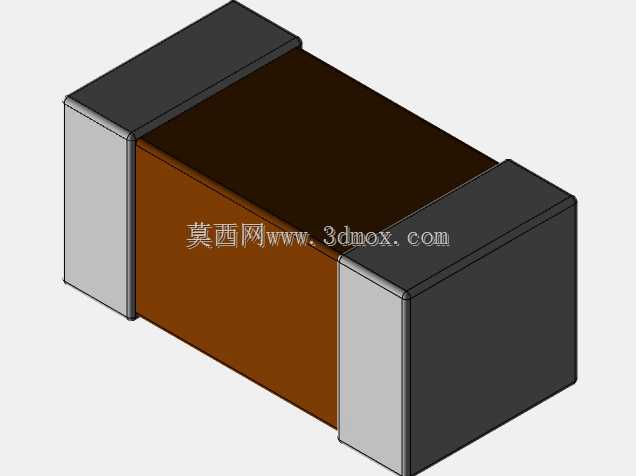

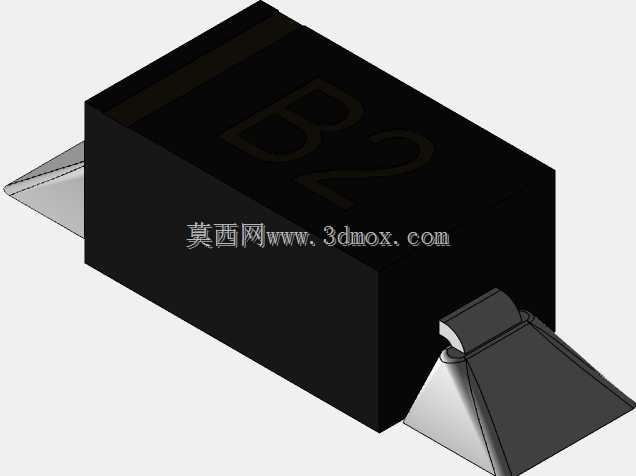

　　整机外形为长条形圆角矩形，边角做R角过渡，放置在桌面时不会刮擦桌面垫，底部预留了脚撑的转动安装位，可以切换两档倾斜角度，适配不同用户的输入习惯。结构设计过程中同步完成了PCB的工程校验，在三维环境里核对所有元器件的高度差，避免最高的电容、接口元件和定位板、底壳发生硬干涉，键帽的上下行程空间预留充足，按键按下全程不会和外壳边缘发生碰擦。这套结构方案既可以作为小批量客制化外设的开发参考，也能给自定义输入设备、模块化数码产品的结构堆叠、接口扩展设计提供可落地的工程参照，拆分后的各个零件都可以直接对接注塑、CNC加工工艺，不需要额外做大量结构修正。
