四旋翼无人机BLDC电子调速控制板

　　这款无刷直流电机电子速度控制器，核心应用场景为小型四旋翼飞行平台的动力输出调控，作为飞控系统与动力电机之间的信号执行枢纽，承担着将飞控下发的转速指令转化为电机驱动信号的核心作用，直接决定飞行器动力响应的线性度与飞行姿态控制精度。从功能特性来看，该控制板集成了三相全桥驱动回路、信号采集单元与电源管理模块，可实时采集电机运转的反电动势信号完成无传感器换相，适配KV值在1400-2600区间的外转子无刷电机，支持最高12A持续电流输出，能够满足轴距250mm级别四旋翼飞行器的全工况动力需求，在飞行器完成俯仰、横滚、偏航等姿态调整时，可在毫秒级时间内完成三相输出的占空比调节，保证四个动力电机的转速差控制精度达到±50rpm以内，

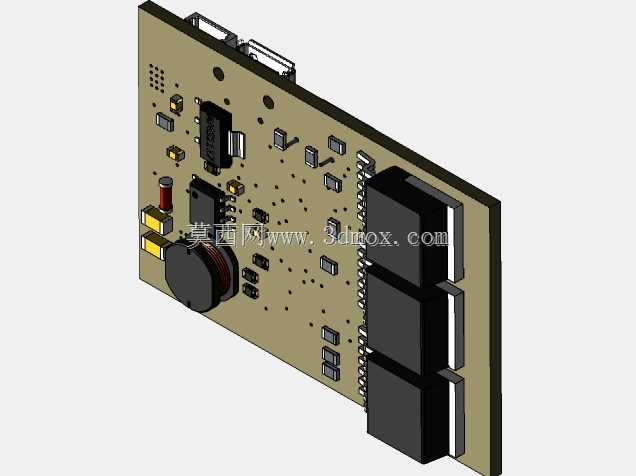

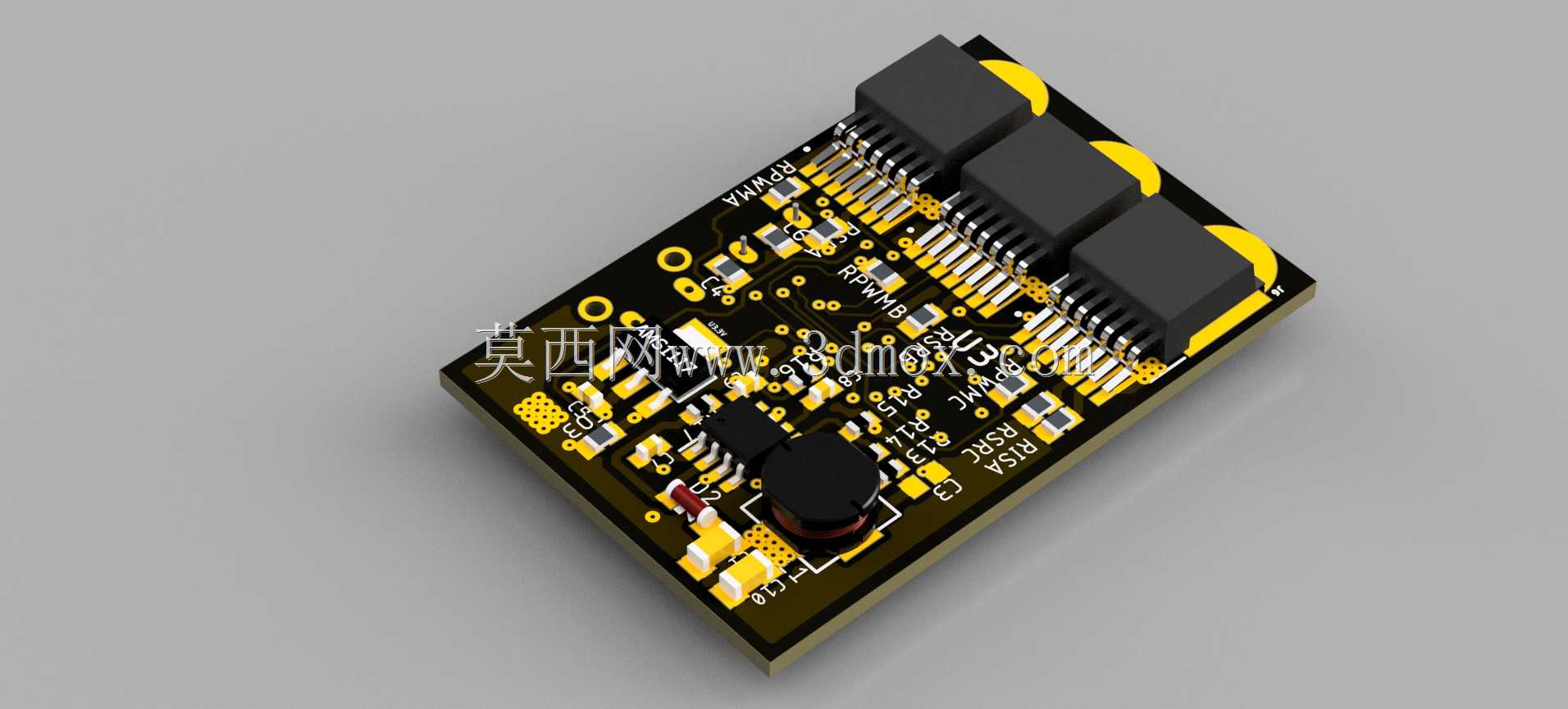

　　避免动力输出不同步引发的姿态震荡。设计过程中优先考虑了飞行平台的重量与安装空间约束，PCB采用四层板布线方案，将功率回路与信号回路分层布置，减少大电流走线对弱信号采集的电磁干扰，板载三个直插式接线座分别对应电源输入、电机三相输出与飞控信号输入，接线座采用防反插结构设计，避免装机过程中接线错误导致的器件烧毁。板上功率器件全部贴装在PCB正面，预留了0.8mm的绝缘间隙，安装时可直接贴合飞行器机臂的碳板安装位，无需额外增加绝缘垫片，控制板整体外形为矩形，安装孔位间距匹配标准20mm×20mm的飞控安装孔距，可通过M2尼龙螺柱直接固定在机臂或中心板的预留安装位，整体厚度控制在6mm以内，不会额外增加飞行器的正面风阻。

　　布线阶段特意将信号输入接口布置在板卡靠近飞控的一侧，电机输出接口朝向对应机臂的电机端，可最大程度缩短动力线与信号线的走线长度，减少走线重量同时降低线路压降，电源输入端预留了电解电容焊接位，可根据实际使用的电池放电倍率选择适配容值的滤波电容，吸收电池端的电压尖峰，避免大油门工况下的电压波动干扰控制芯片正常运行。板卡边缘做了圆角处理，避免装机过程中尖锐边角划伤线材绝缘层，所有贴片元件的焊接高度均不超过最高的接线座高度，保证安装后板卡表面无突出结构，不会与飞行器的上层板卡产生结构干涉。
