移动式72锭粗纱织造周转架设备

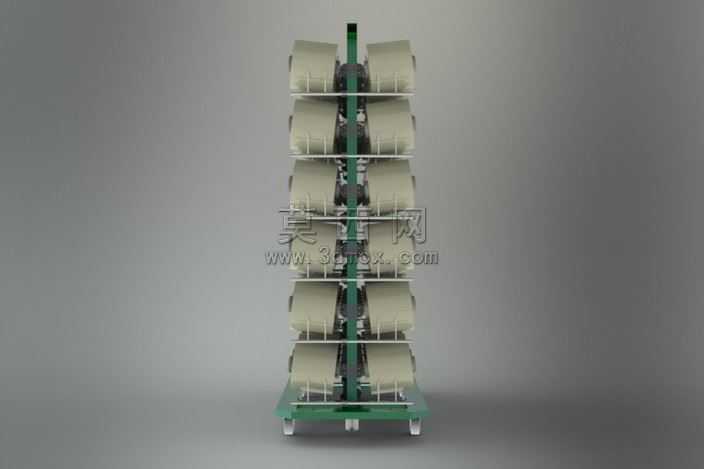

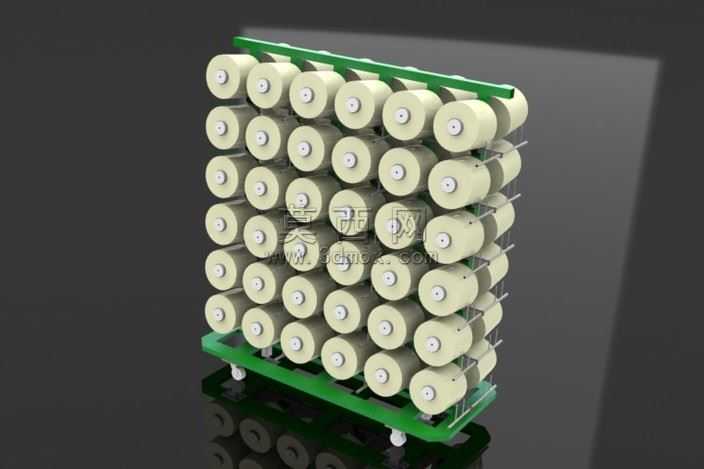

本模型为移动式粗纱织造周转承载架，采用SolidWorks进行全参数化三维建模，整体结构采用立式双侧对称布局设计，建模过程中严格遵循纺织车间周转设备的实际尺寸比例，对每一处结构细节进行了还原。模型主体框架采用矩形金属型材搭建，通过焊接装配逻辑完成主体支撑结构的搭建，中部设置竖直主支撑立柱，沿立柱高度方向等距排布多层纱锭承载托座，双侧对称布置共72个纱锭安装位，每个托座都做了适配纱卷内孔的定位凸台结构，确保纱卷放置后不会出现松脱、偏移的问题。底部配置带刹车功能的万向脚轮组件，建模时还原了脚轮的转向支架、滚轮、刹车拨片等细节结构，满足车间内灵活移动、定点停靠的使用需求，底部框架额外设置了加强横撑，提升整体结构的承重抗变形能力。渲染阶段采用哑光金属材质赋予主体框架，模拟工业喷塑金属架的真实质感，纱卷部分采用米白色哑光纺织材质，还原粗纱卷的纤维质感，脚轮滚轮采用深灰色硬质橡胶材质，金属转轴部分做了轻微金属反光效果，场景采用柔和的影棚布光，通过多角度光源弱化硬阴影，清晰呈现架体的层间结构与双侧排布逻辑。设计思路围绕纺织工序粗纱周转的实际需求展开，采用立式多层排布最大化利用垂直空间，双侧取放的设计方便作业人员从两侧快速取换纱卷，底部移动结构省去了人工搬运纱卷的繁琐流程，可直接在织造工位、储纱区域之间灵活转运，适配轮胎线等粗纱类线材的生产织造周转场景，整体结构无冗余设计，所有承载部位都做了受力强化处理，模型装配逻辑清晰，各零件可单独导出用于工程出图或结构优化参考，完整还原了该类纺织周转辅具的结构特征与功能设计。
