180度旋转工件倒胸夹持模块结构

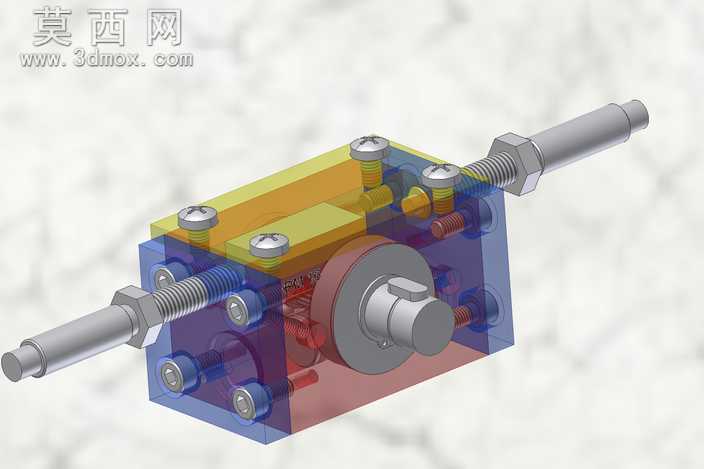

本作品为可实现工件180度回转的夹持倒胸功能模块，采用三维参数化建模方式完成全结构设计，建模过程中对每一处装配公差进行了严谨校核，确保各运动部件无干涉、运行顺滑。模型采用半透明渲染方案呈现，将模块的外壳部分设置为半透明的蓝、黄双色工程塑料材质，既可以清晰展示内部的传动组件布局，又能直观呈现模块的外部整体轮廓；内部的传动轴、锁紧螺丝、调节螺母等金属部件采用磨砂金属材质渲染，还原真实金属零件的哑光金属质感，密封与缓冲部件采用红色橡胶材质表现，通过材质区分清晰划分不同功能的零件，让观看者可以快速识别各部分的功能属性。从结构设计来看，模块采用对称式双出轴布局，两端伸出的调节螺杆搭配锁紧螺母，可实现夹持行程的精准微调，适配不同尺寸规格的待加工工件；模块内部集成了齿轮传动与凸轮联动结构，可在夹持工件完成后自动触发180度回转动作，实现工件的工位翻转，满足机加工过程中工件翻面加工的工序需求。设计过程中优先考虑了模块的模块化通用性，整体采用螺栓拼接的组装结构，无需焊接工序，便于后期的维护与零件更换；端盖与主体的连接采用内六角圆柱头螺丝，排布均匀受力合理，可保证模块运行过程中的结构稳定性，避免高速回转时出现松动异响。模块的动力输入轴设置在侧面，可直接对接伺服电机或同步带传动机构，适配各类自动化加工生产线的安装需求，无需额外设计转接结构即可快速集成到现有产线中。建模时对所有零件的倒角、退刀槽等工艺细节都进行了还原，确保模型可直接导出工程图用于生产加工，同时对运动行程进行了仿真验证，确认回转过程中夹持力稳定，工件不会出现松脱掉落的情况，整体结构紧凑占用空间小，可在狭小的设备安装空间内完成布置。
