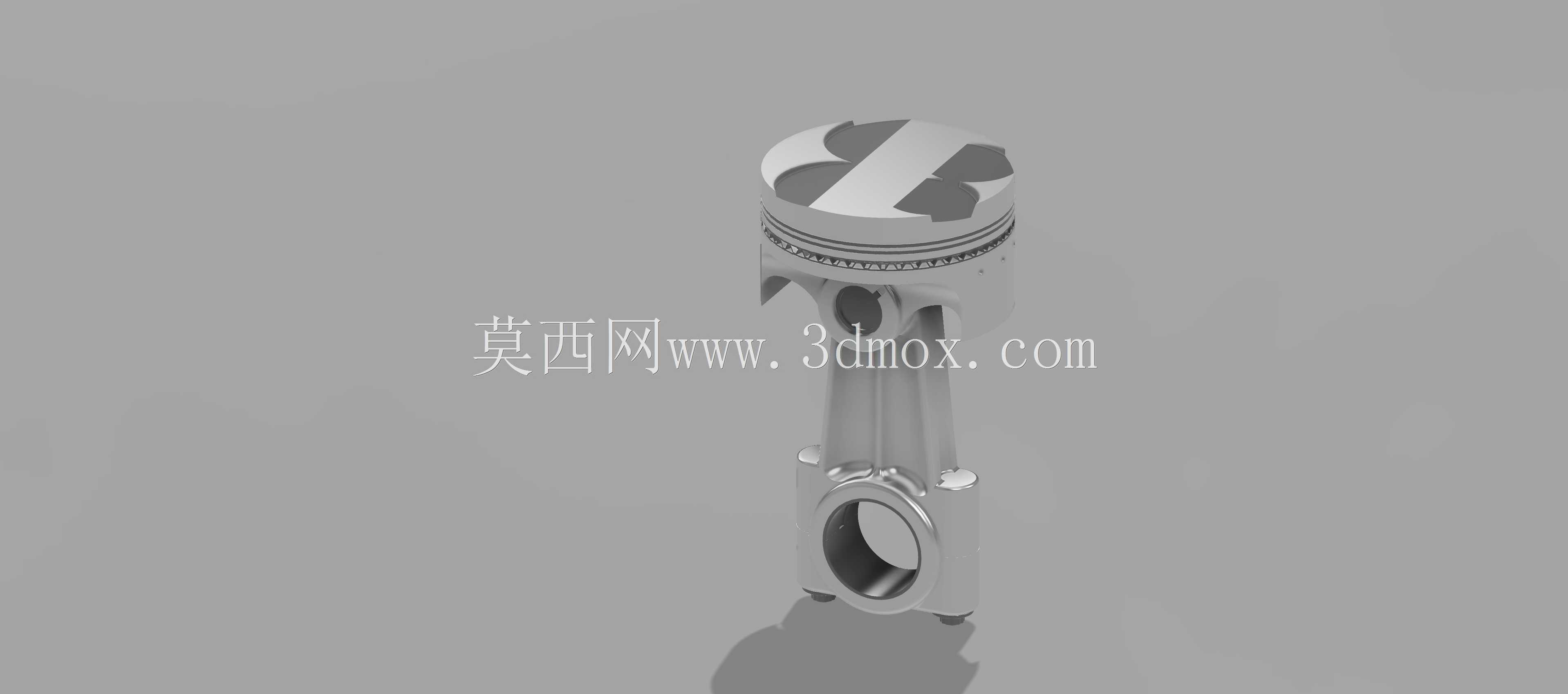

70毫米规格活塞连杆组件结构设计

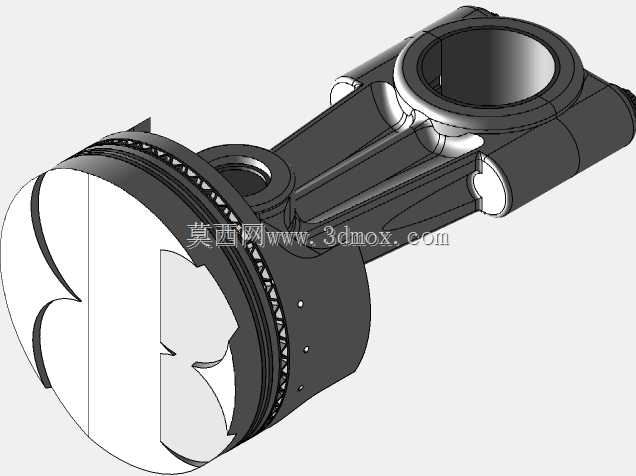

　　这套活塞连杆组件的核心尺寸为活塞直径70毫米，是小排量内燃动力设备里的核心运动部件，日常在小型通用汽油机、摩托车动力单元、微型农用机械动力段都能见到同规格组件的应用，负责把燃烧室内燃气爆发产生的直线推力，通过活塞销传递给连杆，再转化为曲轴的旋转扭矩输出，是动力循环里完成能量转换的关键结构。从设计逻辑上看，活塞顶部的凹坑造型是匹配燃烧室挤流形态做的适配，能在压缩行程末期引导缸内气流运动，优化油气混合效率，顶部的环槽结构分别对应气环与油环的安装位置，气环负责密封燃烧室内的高压燃气，避免窜气影响缸压，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧。活塞裙部的型线设计做了微锥度处理，是考虑到发动机工作时活塞顶部温度远高于裙部，

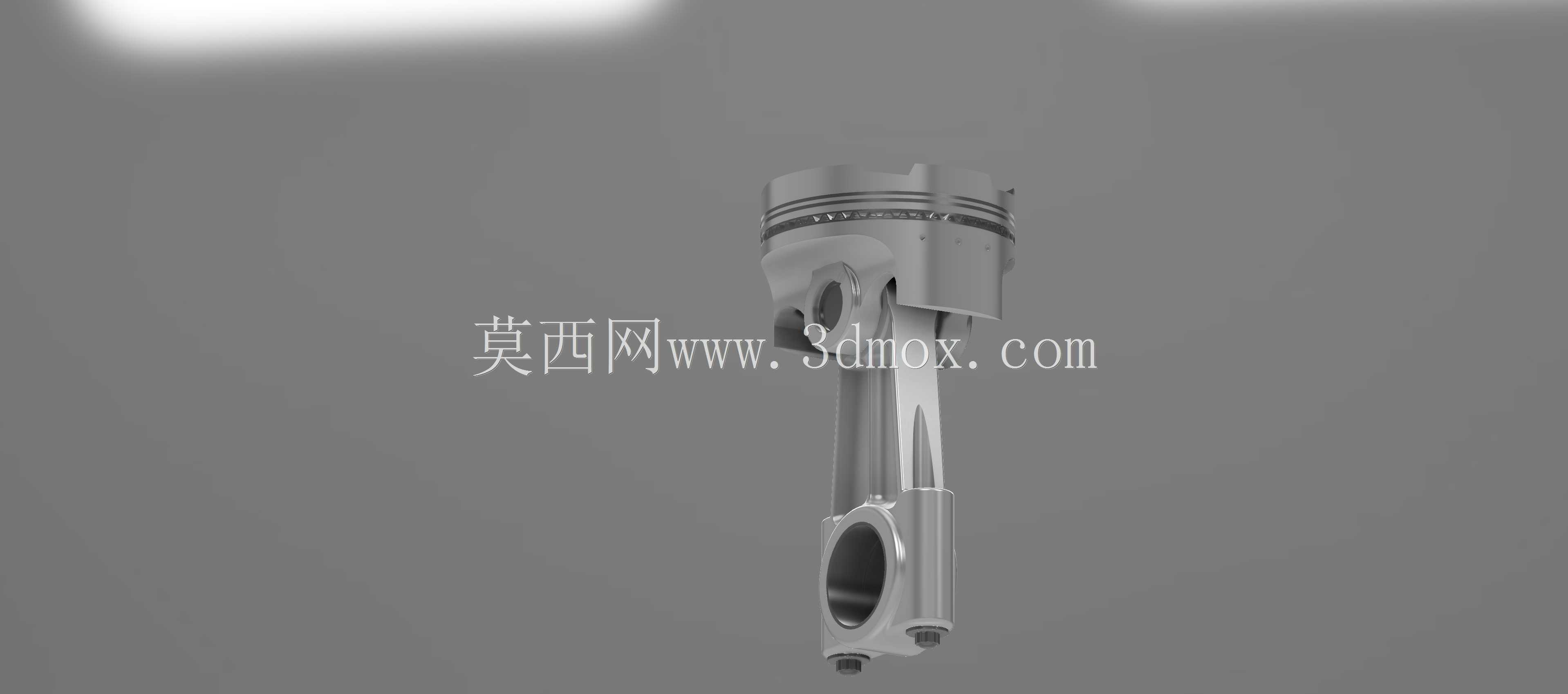

　　热膨胀量存在差值，常温下的微锥形态能在工作温度达到平衡时，让活塞整体与缸壁保持均匀的配合间隙，避免冷启动敲缸或者热态下活塞卡滞在缸筒内。连杆部分采用了工字型截面结构，在保证足够结构强度、能承受往复惯性力与燃气爆发压力的前提下，尽可能降低组件自身重量，减少高速往复运动时的惯性载荷，大小端的衬套与轴瓦安装位都预留了标准的配合公差，小端通过活塞销与活塞连接，大端则做了分体式设计，能便捷地与曲轴连杆轴颈完成装配，安装边界上需要匹配对应直径的缸筒、对应尺寸的活塞销与曲轴连杆轴颈，装配时需要严格控制活塞环开口间隙、连杆螺栓的拧紧力矩，避免工作过程中出现组件失效。这类小尺寸活塞连杆组件的轻量化设计，直接影响动力单元的响应速度与运转平顺性，

　　建模过程中对各配合面的公差预留、运动干涉检查都需要结合实际工况做反复校验，比如活塞在上止点与下止点运动时，要确认连杆摆动过程中不会与缸筒内壁、曲轴平衡块发生干涉，活塞销孔的同轴度、连杆大小端孔的平行度都要控制在合理公差范围内，才能保证组件长期运转的可靠性，减少偏磨、异响等故障的出现概率。
