水力驱动导靴升降导向结构设计

项目分类:升降机 发布时间:2022-04-11 ID:604477
  • 水力驱动导靴升降导向结构设计
  • 水力驱动导靴升降导向结构设计
  • 水力驱动导靴升降导向结构设计
  • 水力驱动导靴升降导向结构设计
  • 水力驱动导靴升降导向结构设计
  • 水力驱动导靴升降导向结构设计
  • 水力驱动导靴升降导向结构设计
  • 水力驱动导靴升降导向结构设计
  • 水力驱动导靴升降导向结构设计
  • 水力驱动导靴升降导向结构设计

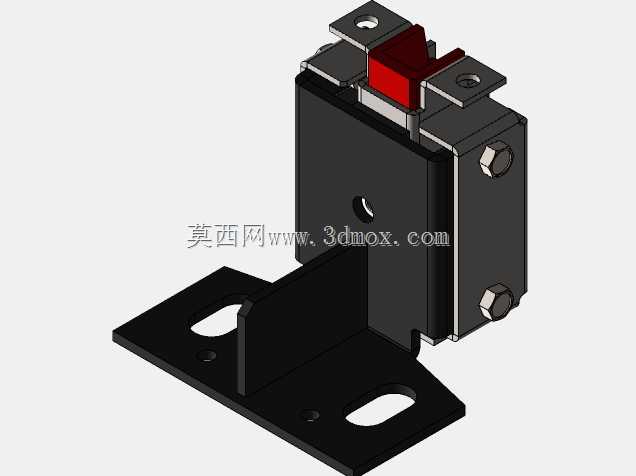

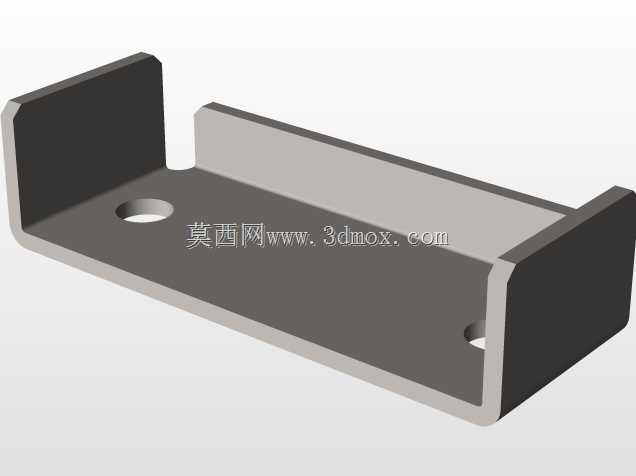

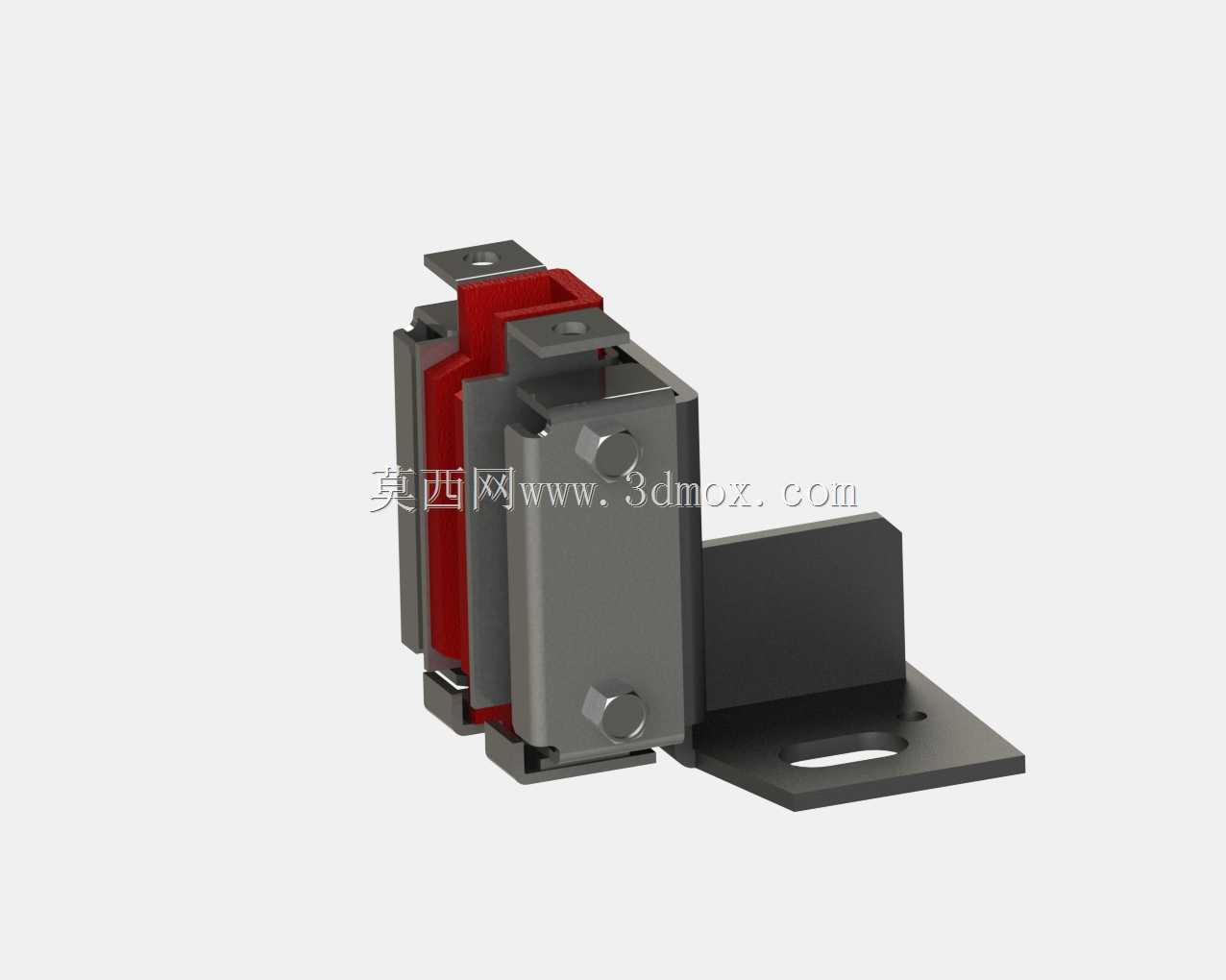

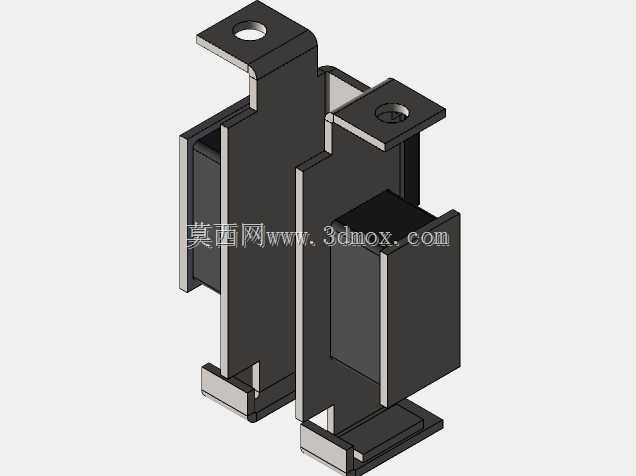

  该导靴升降结构主要适配垂直升降类设备的导向需求,常见于中低层水力驱动升降作业平台、小型货运升降梯、生产线垂直物料转运工位的导向系统中,作为升降运动副的核心导向承载部件,承担着约束升降台横向位移、保证运行轨迹沿预设导轨方向平顺移动的作用,避免升降过程中出现偏摆、卡滞、晃动等问题,直接影响升降设备的运行稳定性与承载安全性。从结构设计逻辑来看,该部件采用双侧对称抱合式布局,主体为两组对称布置的立式承载架体,架体上部设置带安装孔的水平折边,用于与升降台的底部框架或承载平台的下安装面通过螺栓刚性连接,架体下部同样设置对应折边结构,可根据安装需求加装辅助导向块或耐磨衬垫,适配不同截面规格的立式导轨。架体中间预留的通槽为导轨穿装空间,

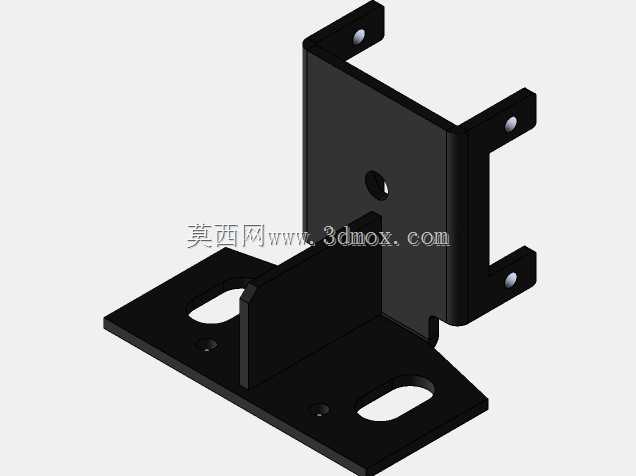

  槽体内侧的接触面经过平面度公差管控,安装时可根据导轨与导靴的配合间隙要求,在接触面加装尼龙、铜基合金等材质的耐磨衬板,既可以降低升降过程中的摩擦阻力,也能在衬板磨损后快速更换,无需整体更换导靴主体,降低后期维护成本。在安装边界方面,该导靴结构的上部安装孔中心距、架体整体高度、中间通槽的宽度与深度尺寸均按照常规T型、矩形通用升降导轨的截面参数做适配设计,安装时需保证两侧导靴的安装面共面,通槽中心线与导轨中心线的同轴度误差控制在0.2mm以内,避免安装偏差导致运行卡滞。架体上部的水平折边与立式主体之间采用折弯一体成型结构,相比焊接式结构拥有更好的结构强度,不存在焊接变形、焊缝开裂的风险,折边处的安装孔采用长圆孔与圆孔组合的设计,

  可在安装时提供一定的位置调整余量,抵消框架焊接带来的安装孔位误差,降低现场安装的对位难度。水力驱动的适配设计上,该导靴结构的承载能力按照水力驱动升降设备的常规载荷等级做强度校核,架体板材厚度选取时充分考虑了水力驱动系统启停时的瞬时冲击载荷,在保证结构刚度满足承载要求的前提下,尽可能优化板材厚度与结构减重,避免不必要的重量增加加大水力驱动系统的负载。实际应用中,该导靴结构通常成对布置在升降平台的两侧,每根导轨对应一组导靴,沿导轨长度方向随升降平台做上下往复运动,相比滚轮式导靴,这种滑动式抱合导靴拥有更大的接触面积,承载能力更强,更适合重载、运行速度较低的水力驱动升降场景,不会出现滚轮偏磨、滚轮轴承损坏导致的导向失效问题。在细节设计上,

  架体的所有棱边均做了倒角处理,避免安装过程中锐边划伤操作人员,也防止衬板安装时被锐边切割损坏;架体表面采用发黑防锈处理,可适应车间、仓库等常规室内作业环境的防锈需求,若用于潮湿、有腐蚀介质的作业场景,也可更换为镀锌或不锈钢材质的架体,适配不同的使用环境。结构建模过程中,所有配合面的尺寸公差、形位公差均按照机械设计手册中滑动导向副的推荐值选取,安装孔的位置度、架体的对称度均做了参数化约束,设计人员可根据实际使用的导轨规格、升降台的安装尺寸,快速调整对应参数生成适配的导靴模型,无需重新绘制整体结构,大幅缩短同类型部件的设计周期。
