剪叉式液压升降作业支撑装置结构设计

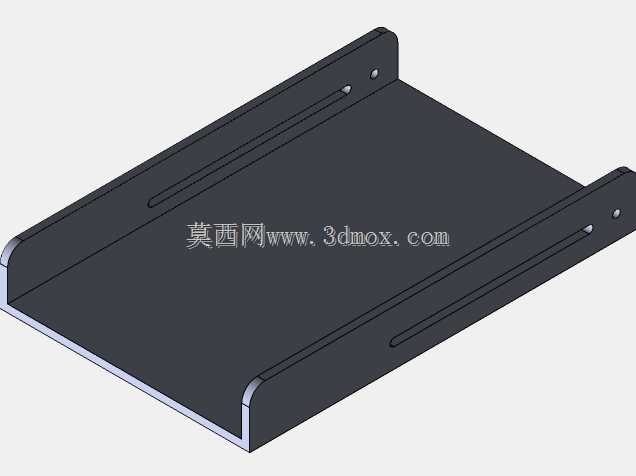

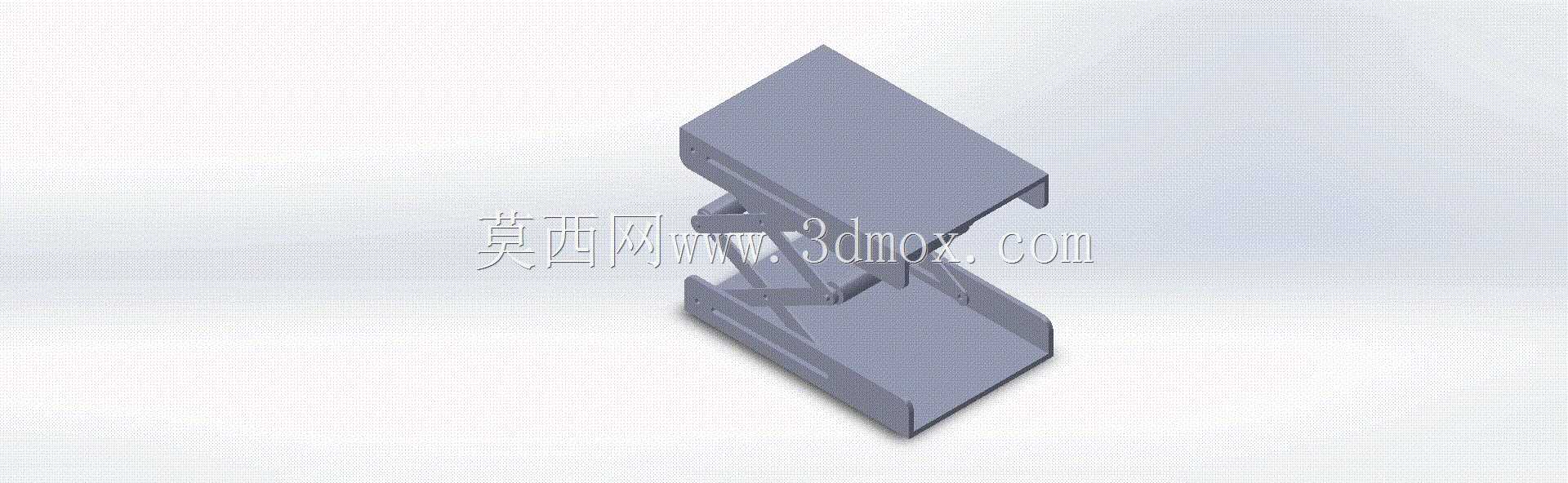

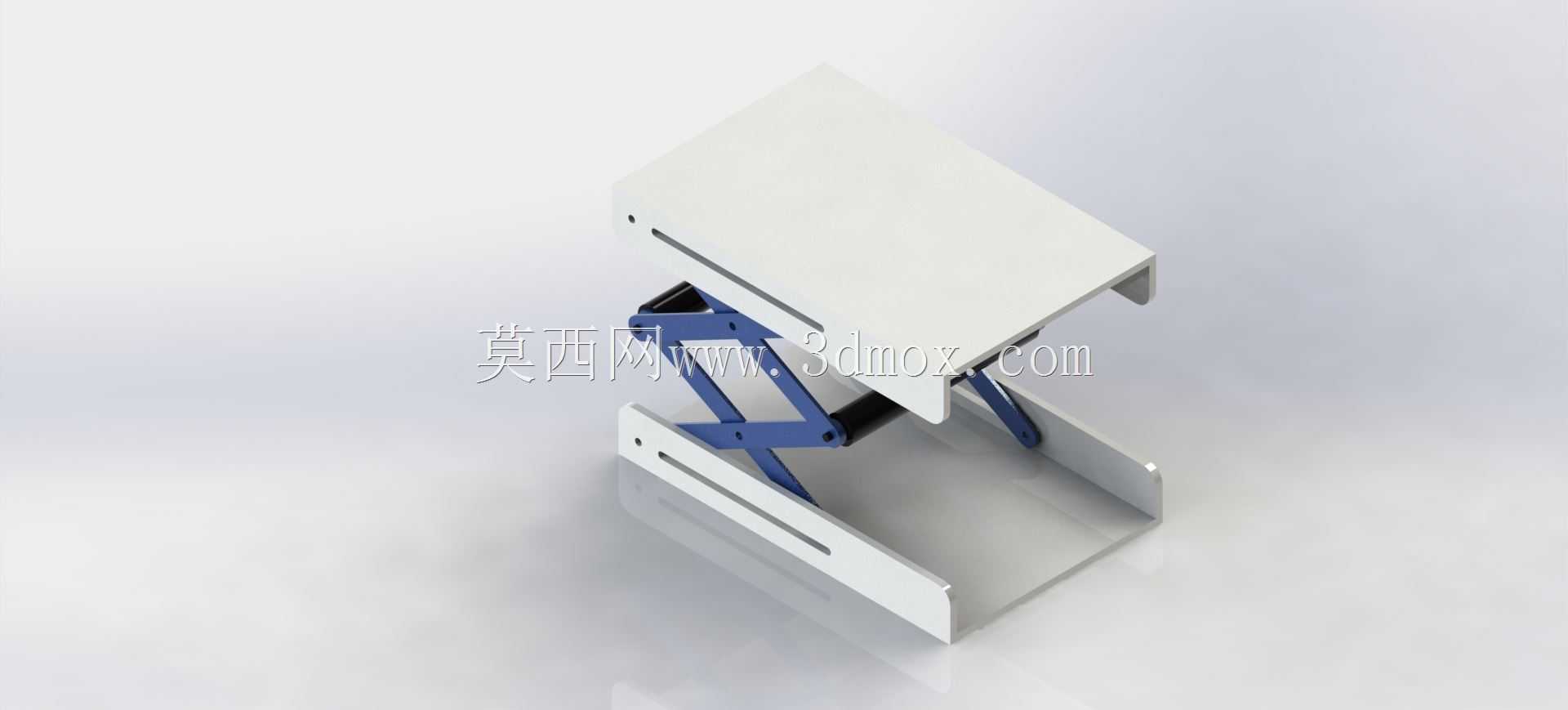

　　这款剪叉式升降结构的设计初衷，是解决户外路灯运维、低矮市政设施检修场景下，传统折叠梯稳定性不足、登高作业风险高的痛点，相比常规梯具，它能通过液压驱动的剪臂组实现平稳的垂直举升，作业人员可站立在顶部平台完成灯具更换、线路检修等操作，无需频繁调整梯具位置，大幅降低高空坠落的安全隐患。从结构设计逻辑来看，整体采用上下双层矩形承载平台搭配交叉剪臂的布局，下层底座作为固定支撑端，预留了与移动底盘或固定基面连接的安装孔位，安装边界可适配常规小型运维作业车的货舱尺寸，也可单独作为固定工位的升降台使用，底座两侧开设的长条形导向槽，用于约束剪臂下端滚轮的运动轨迹，避免举升过程中出现横向偏移。上层作业平台边缘设置了翻边结构，既可以提升平台的抗弯折强度，

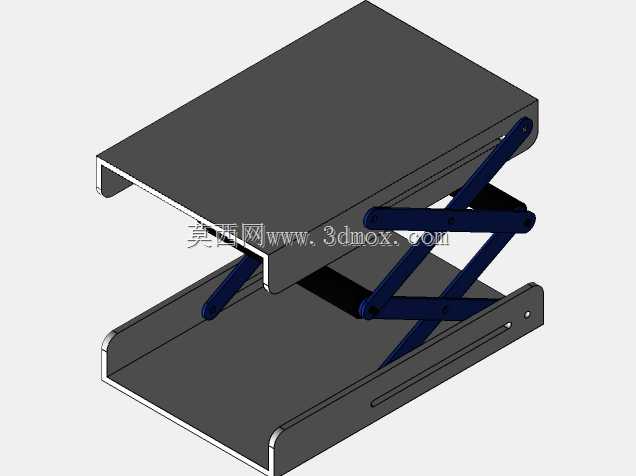

　　也能防止放置在台面上的工具、小零件滑落，平台表面预留了防滑纹的安装位，实际生产时可铺设防滑钢板提升作业安全性。交叉剪臂采用多组铰接的高强度钢板拼接而成，臂体之间通过销轴连接，铰接位置加装了自润滑轴套，减少反复举升过程中的磨损量，液压驱动缸的两端分别铰接在下层底座与中部剪臂的铰接点位置，通过油缸的伸缩带动剪臂组完成开合，进而实现平台的升降动作，举升过程中剪臂的受力均匀分布在各铰接点，不会出现局部应力集中的问题。设计时将最大举升高度设定在6米，完全覆盖常规市政路灯、监控杆的作业高度需求，最低收拢高度控制在0.8米以内，收拢后整体结构紧凑，可放入常规工具车的储物舱内转运，不会占用过多存储空间。在运动校核阶段，

　　重点验证了剪臂在全行程范围内的运动干涉问题，确保油缸伸缩到极限位置时，剪臂不会出现卡死、碰撞的情况，同时在最高举升位置设置了机械限位结构，避免油缸超程伸出引发结构失稳。相比传统的套筒式升降结构，剪叉式布局的侧向抗倾覆能力更强，作业时平台的晃动量更小，即使作业人员在平台上小幅移动，也能保持足够的稳定性，底座部分可根据使用场景选配万向脚轮或者固定支腿，移动作业时安装脚轮方便转场，固定点位作业时伸出支腿可进一步提升整体的支撑稳定性，避免侧翻风险。剪臂的板材厚度经过受力验算，可承载两名作业人员加随身工具的总重量，完全满足日常户外运维的载荷需求，铰接销轴采用调质处理的合金钢材质，抗剪切强度足够应对长期反复的举升载荷，不会出现销轴变形、断裂的问题。
