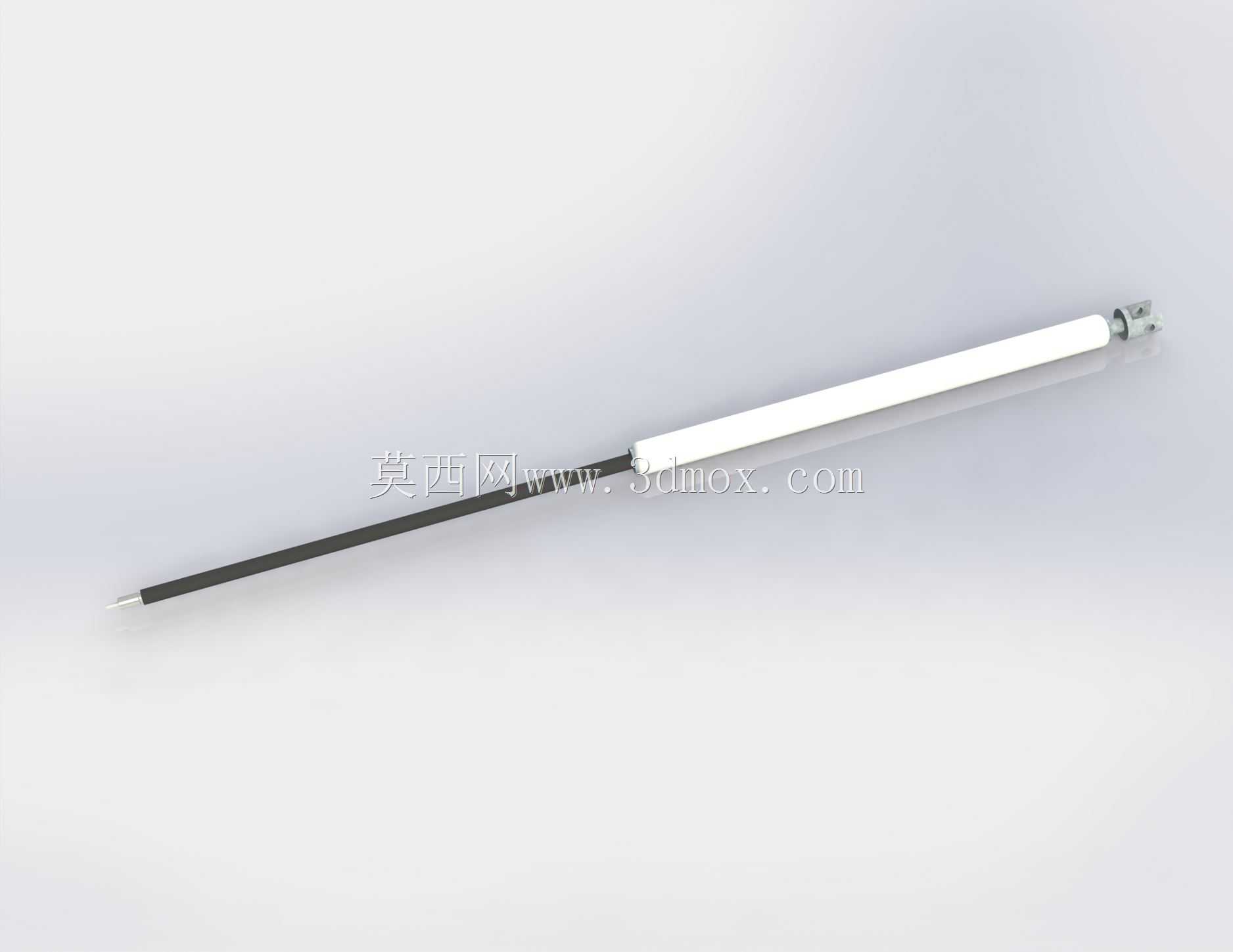

650N支撑型气弹簧家具五金结构设计

　　做家具结构设计快十二年，经手的上翻门、翻盖结构方案里，650N规格的气弹簧是适配频次很高的一款支撑件，很多刚入行的设计师选气弹簧只看标称力值，忽略安装边界和行程匹配，最后装出来要么开门费力、要么关合撞板，甚至出现活塞杆弯折的失效问题，这次的结构模型把实际选型里容易踩坑的尺寸细节都做了还原。先从实际应用场景说，这个力值的气弹簧最常用在三类场景：第一类是定制家具里的吊柜上翻门，尤其是宽度800-1200mm、门板材质为颗粒板贴皮、整门重量在12-15kg区间的上翻结构，单扇门配两支该规格气弹簧，就能实现任意角度悬停，不会出现开门后自动回落砸手、或者开到最大角度后弹度过大撞坏吊柜顶板的问题；第二类是小型设备的检修翻盖，

　　比如桌面型检测仪器的上盖、工业机柜的侧开检修门，门体重量在10kg左右的情况下，单支就能满足支撑需求，开合过程的阻尼感均匀，不会因为突然释力造成内部元器件震动；第三类是家具里的升降储物结构，比如榻榻米的上翻盖板、沙发底部的储物箱翻盖，这类场景下盖板经常会放置床垫、坐垫等附加重量，650N的力值留了足够的冗余，不会因为长期负重出现力值衰减后无法撑起盖板的问题。再说到功能特性，这款气弹簧属于刚性支撑类的气动构件，和普通的液压支撑杆不同，它的介质是高压惰性气体，整个行程里的力值波动控制在10%以内，不会像低端弹簧那样在行程初段力值过大、末段力值骤降，活塞杆表面做了硬质氧化处理，粗糙度控制在Ra0.4以下，配合内置的导向环和防尘密封圈，

　　在日常家居环境下使用，不会因为灰尘附着、温湿度变化出现卡顿、漏油漏气的问题，两端的连接头采用万向球头结构，允许安装时存在±3°的角度偏差，不用刻意追求绝对的同轴度，降低现场安装的对位难度。设计思路上，建模的时候首先确定的是行程参数，对应家具上翻门的常规开启角度95°-100°，行程设定为200mm，完全伸展后的总长度控制在500mm以内，压缩后的最短长度是300mm，这个尺寸边界是经过多轮实际安装验证的：如果总长度过长，安装时会在吊柜内部占用过多储物空间，甚至会碰到柜内的层板；如果行程过短，门体开启角度不够，拿取柜内深处物品的时候会碰头。缸体部分的直径设定为18mm，活塞杆直径8mm，这个杆径和缸径的配比刚好能实现650N的输出力，同时缸体的壁厚预留了1.5mm，即使内部气压达到1.2MPa的工作压力，也有足够的安全冗余，不会出现缸体鼓胀变形的问题。安装边界的细节是建模时重点还原的部分，很多设计师出安装图的时候只标注孔位距离，忽略运动干涉校验，这个模型里把两端球头的旋转中心距、安装支架的最小避让空间都做了明确的结构体现：门体侧的安装孔位距离门的转轴边距离建议控制在80-120mm，柜体侧的安装孔位距离柜体内侧壁距离不小于30mm，这样在整个开合过程中，气弹簧的缸体和活塞杆都不会和门板侧边、柜体侧板发生摩擦，长期使用也不会磨坏表面的喷涂层，避免出现锈蚀问题。另外，气弹簧的伸展方向做了结构上的防呆设计，安装时必须让活塞杆朝下、缸体朝上，

　　这样内置的润滑脂能始终浸润密封圈，延长使用寿命，模型里也把两端连接头的差异做了区分，避免现场安装时装反方向。实际选型的时候还要注意，这个力值的气弹簧不适合用在重量超过18kg的门体上，也不能在有强腐蚀的环境下使用，比如经常接触酸碱清洁剂的卫浴柜场景，就需要换用316不锈钢材质的活塞杆版本，常规的喷塑缸体版本完全能满足客厅、卧室、书房这类干燥环境的家具使用需求，开合寿命能达到5万次以上，按每天开合10次计算，正常使用寿命超过十年。建模的时候还还原了端部的缓冲结构，在行程末端的10mm位置设置了阻尼缓冲段，门体开到最大角度的时候不会出现硬碰撞，降低开合噪音，这也是很多廉价气弹簧忽略的细节，没有缓冲段的气弹簧长期使用后，端部的密封件很容易因为反复撞击出现漏气问题，导致支撑失效。
