公共场所用3千克塔邦天然气储气罐结构

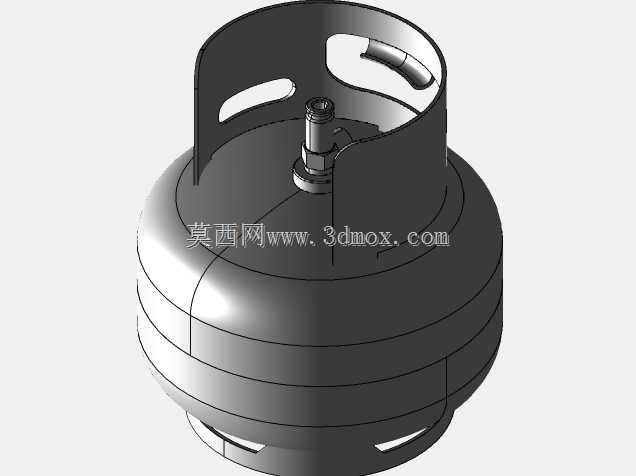

　　这款3千克规格的小型天然气储气装置，主要面向流动餐饮摊点、临时活动供气点、小型户外作业场景这类人员相对密集的公共场所使用，区别于家用大容量气瓶，它的整体轮廓做了矮胖化的收束设计，整体重心更低，在人员走动频繁、摆放空间局促的公共区域放置时，被误碰后倾倒的风险比常规高瘦型气瓶降低不少。从结构设计来看，罐体主体采用旋压成型的薄壁承压结构，上下封头与中间筒身的连接焊缝做了内凹处理，外表面没有突出的焊道凸起，日常搬运挪动时不会剐蹭周边物体，也不容易在焊缝位置积存污渍，适配公共场所高频次挪动、清洁的使用需求。顶部的护罩是整个结构里兼顾防护与易用性的核心部分，护罩侧面开了三个对称的长条形镂空槽，一方面是减轻整体自重，

　　单人次搬运时可以直接将手穿入镂空槽施力，不需要额外配置提手结构，减少突出的活动部件带来的磕碰风险；另一方面镂空槽可以让阀门区域保持空气流通，即便出现极微量的燃气泄漏，也不会在护罩内部形成积聚，降低密闭空间燃气聚集的隐患。护罩的高度刚好完全覆盖顶部的阀门总成，阀门顶端距离护罩上边缘有12毫米的安全距离，日常堆放、搬运过程中，即便有物体从上方坠落或者侧向挤压，首先接触的是护罩结构，不会直接撞击阀门造成阀芯变形、燃气泄漏的问题。从安装边界来看，罐体底部做了一圈内收的支撑环，支撑环的外径比罐体最大外径小20毫米，放置在常规的金属支架、简易灶台台面上时，支撑环可以卡入常见的气瓶定位凹槽内，不需要额外做固定结构就能保持稳定；

　　整体最大外径控制在280毫米以内，总高度含护罩不超过340毫米，在临时搭建的操作台、流动餐车的有限储物空间里摆放时，不会占用过多横向空间，多个气瓶并排存放时也能紧密排布，提升空间利用率。在功能设计上，罐体底部预留了三个均匀分布的小型通风缺口，当气瓶放置在略有积水的台面上时，底部不会和台面形成完全密闭的贴合面，避免罐底长期泡在积水中造成锈蚀，延长在潮湿户外环境下的使用寿命。阀门接口采用通用的民用燃气标准接口尺寸，可以直接适配市面上常见的燃气减压阀、软管接头，不需要额外配置转换接头，公共场所临时接驳用气设备时可以快速完成安装，减少现场装配的出错概率。考虑到公共场所使用时人员复杂，护罩顶部做了卷边处理，所有边缘的圆角半径都不小于3毫米，

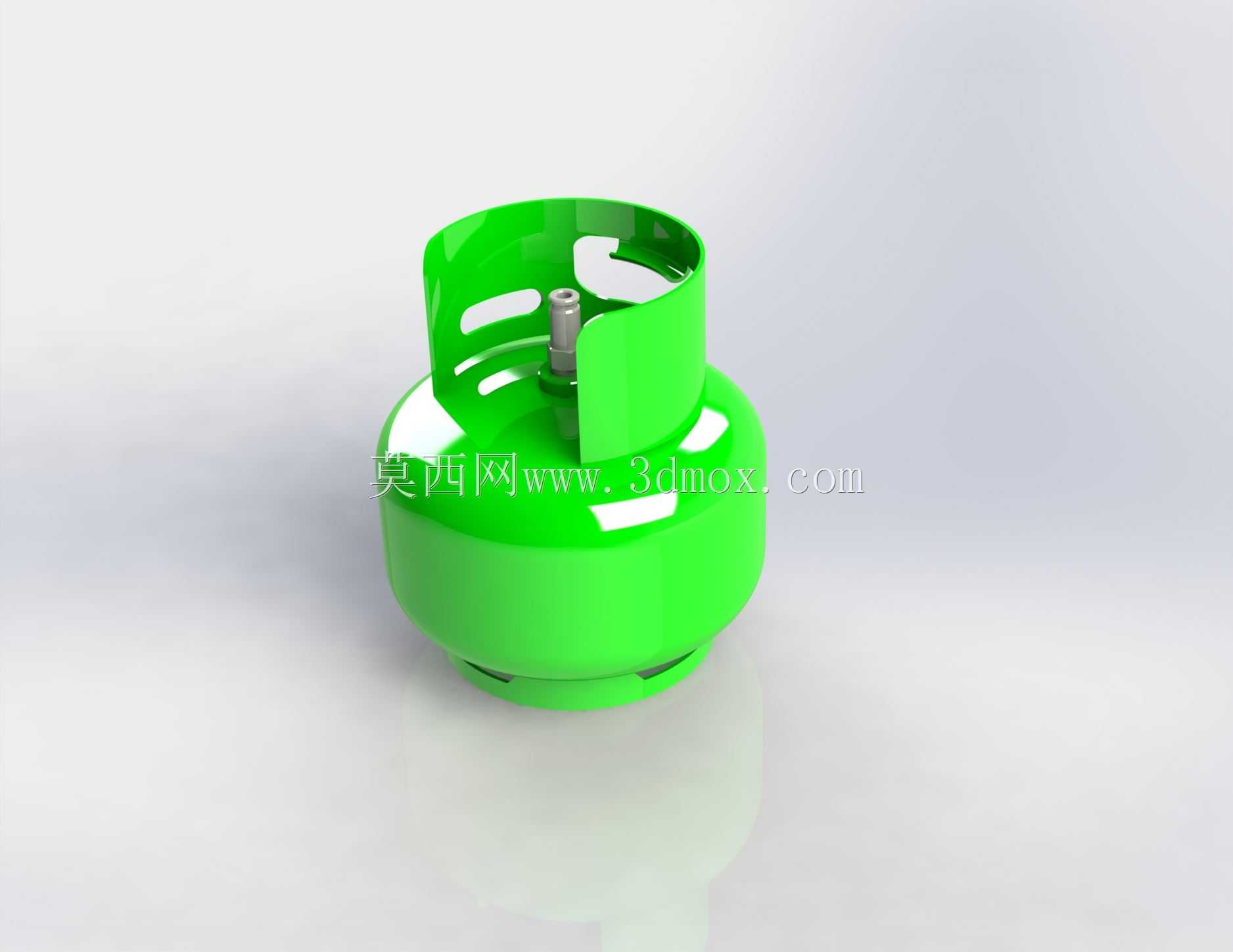

　　搬运、触碰时不会划伤手部，也不会勾挂过往人员的衣物、随身物品。罐体的外表面采用亮面的涂装处理，一方面是在光线复杂的户外、临时棚屋环境下更容易被观察到，避免人员误撞；另一方面光滑的表面更容易擦拭清洁，适配餐饮类公共场所对卫生清洁的要求，沾染油污、灰尘后可以直接用湿抹布擦拭干净，不会在表面残留顽固污渍。从结构强度的设计冗余来看，护罩与罐体的连接采用三点式铆接结构，每个铆接点的抗剪切强度都能承受1500牛的侧向冲击力，即便气瓶在搬运过程中从0.8米的高度意外倾倒，护罩也不会发生脱落变形，能够持续为顶部阀门提供防护。罐体的壁厚经过针对性优化，在满足燃气承压要求的前提下，整体自重控制在3.5千克以内，单名工作人员可以轻松完成搬运、更换操作，不需要借助辅助搬运设备，适配公共场所频繁更换气瓶、快速接驳的使用需求。
