直线式电动执行器驱动结构

　　做自动化设备结构选型的时候，这类直线执行电机是绕不开的部件，很多需要直线往复动作的工位，没法用气缸的场景下，这类集成式的电动执行单元能省掉大量的设计装配工作量。从实际应用场景来看，这类执行结构常出现在中小型自动化设备的工位进给、工装夹具的夹紧松开、户外小型设备的姿态调整、智能家居的传动结构里，相比气动执行元件，它不需要配套气源管路与电磁阀组，只需要接电与控制信号就能完成精准的行程控制，在没有气源布设的场景、需要精确控制伸出长度与推力的工位上，适配性远高于传统气动推杆。

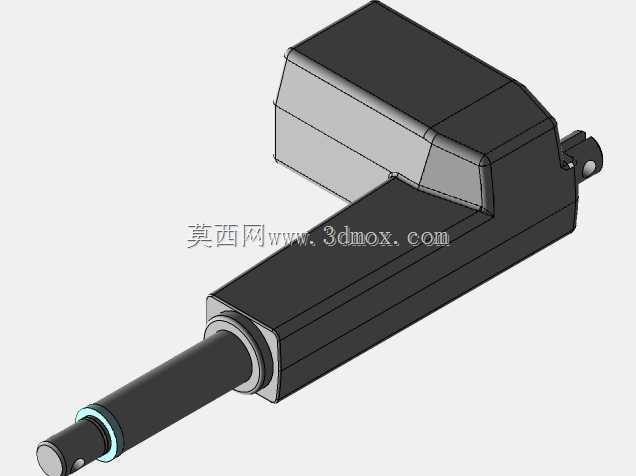

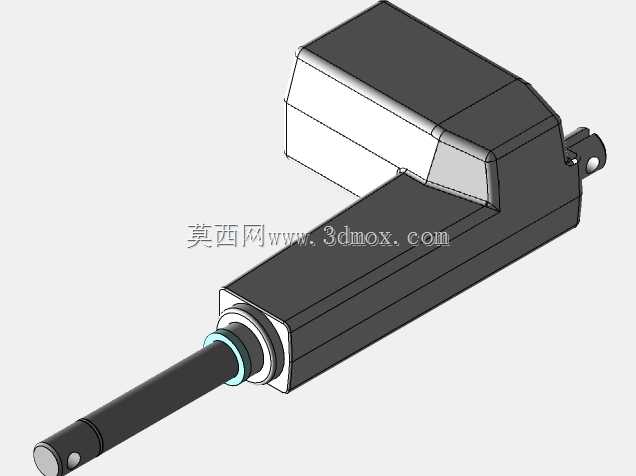

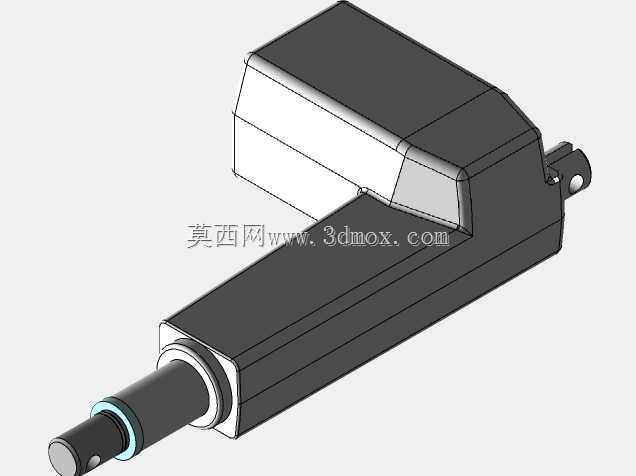

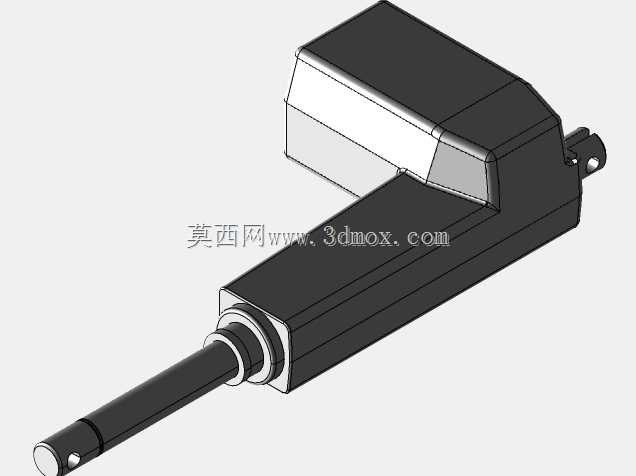

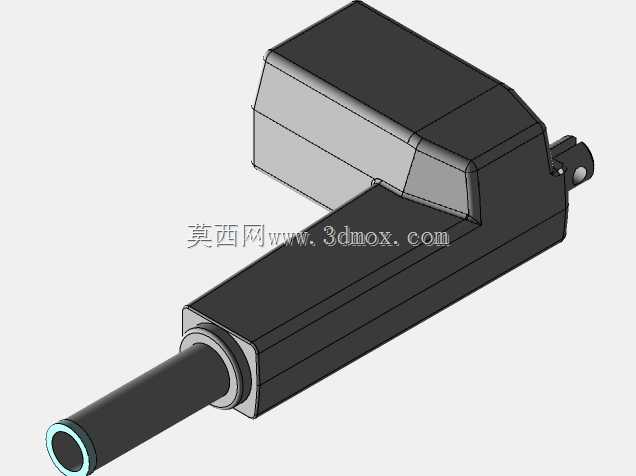

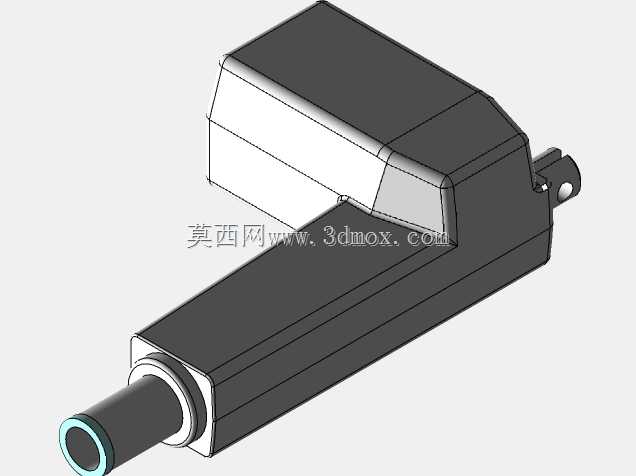

　　从功能特性上看，这个执行结构把驱动电机、减速传动组、直线推杆、密封结构全部集成在同一个壳体内，不需要设计人员额外做传动链的匹配计算，也不需要单独设计电机与丝杠的连接座、导向结构，整体的集成度很高。伸出端的杆部做了环形密封槽设计，装配对应的密封圈之后，就能阻挡日常工况下的粉尘、少量溅水进入壳体内部，保护内部的传动与驱动部件，延长整机的使用寿命。尾部的铰接耳结构是这类执行器常用的安装形式，安装时可以通过销轴把尾部固定在设备机架上，允许执行器在推杆伸出收回的过程中有小角度的摆动，抵消安装面的平行度误差，避免推杆承受径向力导致杆部弯曲、密封件过早磨损。

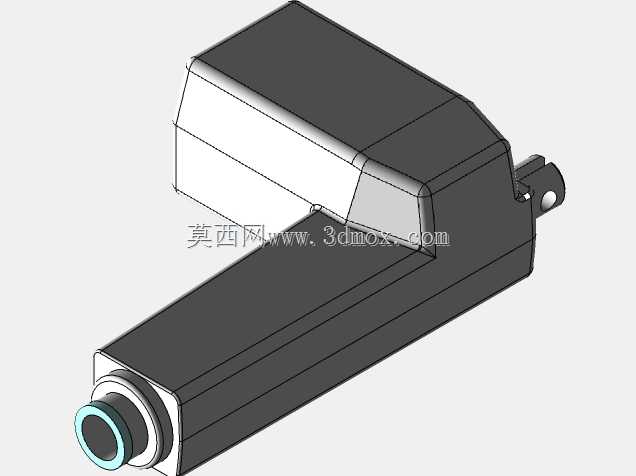

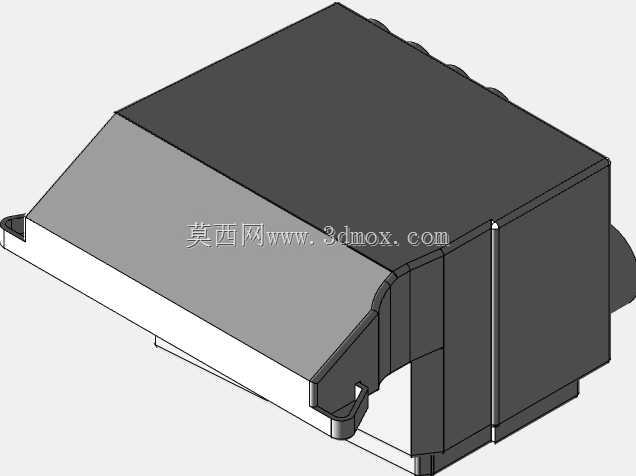

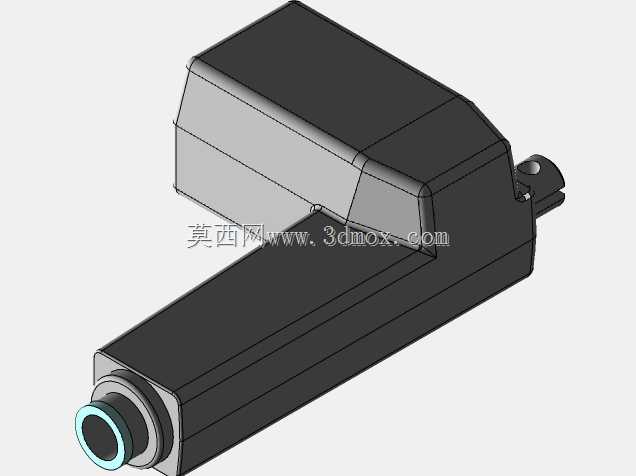

　　从设计思路上拆解这个结构，首先是把驱动单元斜置在壳体尾部，这样的布局能在保证总行程的前提下，缩短执行器整体的轴向长度，适合安装空间比较局促的设备腔体内部；传动部分应该是集成了减速齿轮组配合丝杠副，把电机的高速旋转运动转化为推杆的低速直线运动，同时放大输出推力，满足常规工位的推拉力需求。壳体的分型面做在主体筒身与尾部电机仓的衔接位置，装配的时候可以先把传动组件、驱动电机依次装入筒身，再扣合尾部的电机仓壳体，最后打螺丝固定，装配工序简单，后期维护拆解也比较方便。推杆的伸出端做了铰接孔设计，和负载端连接的时候同样采用销轴铰接，避免两端安装不同心带来的卡滞问题。

　　关于安装边界的尺寸参考，这类小型集成执行器的主体筒身直径通常在30-40mm区间，电机仓的截面尺寸比筒身稍大，整体宽度在50mm左右，选型的时候需要预留出尾部铰接的转动空间，不能让壳体在摆动过程中和周边的设备结构件发生干涉；推杆的伸出长度根据选型不同有多个行程档位，设计安装位的时候要核算完全伸出与完全收回两个极限位置的尺寸，预留足够的安全余量，避免推杆走到极限位置时顶到周边结构。安装固定的时候，尾部铰接座的销轴要和负载端铰接的销轴保持平行，否则动作过程中会产生额外的侧向力，轻则增加运行阻力、缩短使用寿命，重则直接导致推杆弯曲卡滞，无法正常动作。另外这类执行器的控制通常支持简单的开关量控制，也有带位置反馈的型号可以接PLC做闭环位置控制，设计选型的时候可以根据工位的精度需求选择对应配置，不需要额外加装外置的位置传感器，能进一步简化设备的电气布线与结构设计。
