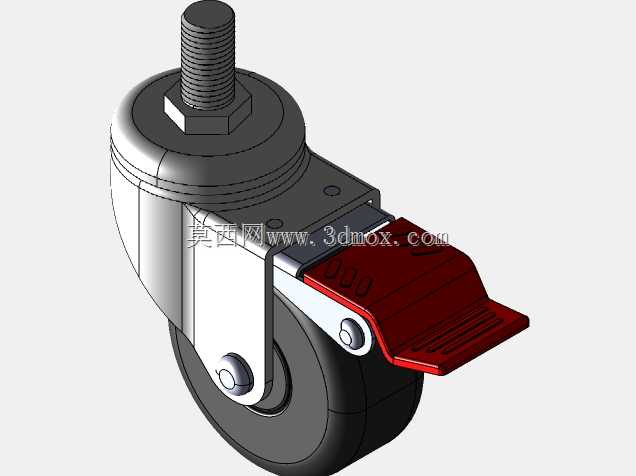

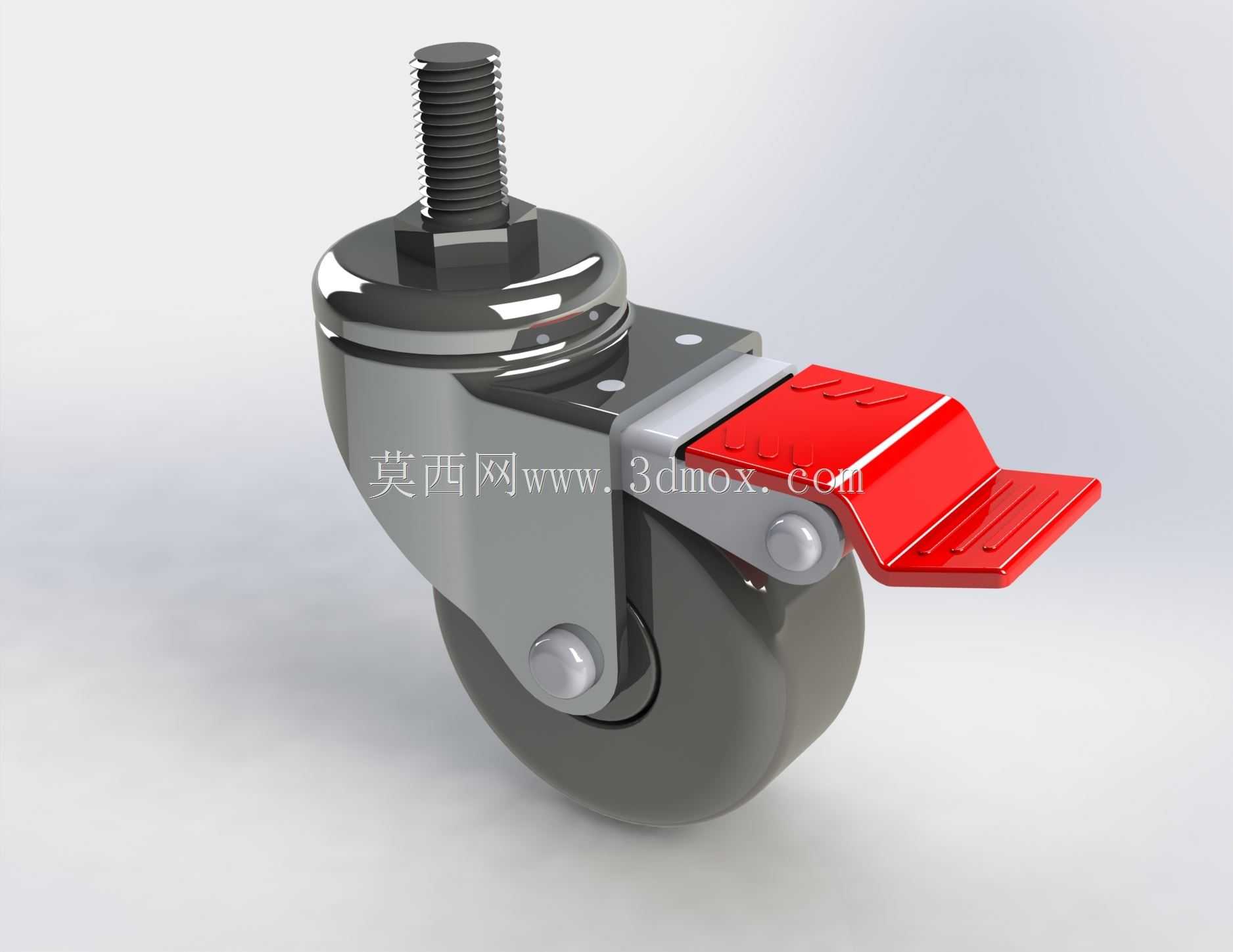

2英寸丝杆型带刹车万向脚轮结构

　　这款带刹车万向脚轮的轮体直径为2英寸，属于小型重载移动支撑部件，在各类轻型工业设备、仪器仪表机架、商用展示柜、小型自动化工作站、医疗辅助推车等场景中应用广泛，这类场景往往对移动灵活性、驻停稳定性有双重要求，同时安装空间相对紧凑，对脚轮的整体安装边界尺寸有明确限制。从结构设计来看，这款脚轮采用丝杆式安装结构，顶部的外螺纹丝杆可直接旋入设备底部预设的螺纹安装孔，无需额外搭配安装板打孔固定，适配厚度较薄的设备底板安装场景，安装时仅需在设备底板加工对应规格的螺纹孔即可完成装配，相比平板式安装脚轮，能有效减少安装占用的平面空间，适合安装面局促的小型设备使用。轮架部分采用金属支架铆接结构，

　　支架与顶部安装座之间通过钢珠回转支承结构实现360度水平回转，转向时阻力小，不会出现卡滞、偏摆的问题，支架的铆接部位经过压合处理，长期承受径向载荷时也不会出现松脱、晃量过大的问题。刹车结构采用脚踏式双刹设计，红色的刹车踏板位于轮架侧方，踩下踏板后，刹车机构会同时锁止轮体的转动和轮架的水平回转，既可以阻止轮子滚动，也能避免轮架随意转向，确保设备驻停时不会出现滑移、偏移的情况，解锁时仅需向上抬起踏板即可恢复万向移动功能，操作时无需弯腰手动操作，用脚即可完成驻停与解锁的切换，适配日常频繁移动、驻停的使用场景。轮体采用硬质耐磨材质，滚动时噪音低，对环氧地坪、瓷砖地面等常见室内地面不会造成划伤，轮面的弧度设计可以降低滚动阻力，

　　在小范围转向时也能保持顺滑的移动体验。从安装边界来看，丝杆的长度、螺纹规格经过标准化设计，适配多数轻型设备的通用安装孔位，轮体转动时的最大回转半径经过优化，不会超出支架的外轮廓过多，设备底部预留的安装空间仅需覆盖轮体直径加上支架的回转余量即可，不会因为脚轮的回转需求额外占用过多设备底部空间。在实际选型应用中，这类2英寸带刹车丝杆脚轮单轮额定载荷适配轻型设备的承重需求，多轮搭配使用时可以均匀分摊设备整体重量，不会出现单个轮体过载导致的转动卡滞、支架变形问题。设计建模时，需要重点关注回转支承部位的配合间隙，间隙过大会导致轮架转向晃量大，设备移动时出现抖动；间隙过小则会增大转向阻力，转向时需要施加更大的外力。

　　刹车机构的铰接点位置需要经过反复校核，确保踩下踏板后刹车块能同时抵紧轮面和回转座，实现可靠锁止，同时踏板的踩踏行程要符合人体工程学要求，踩踏力度适中，不会出现踩不动或者锁止不牢的情况。轮体与支架之间的轮轴采用铆接固定，轮轴与轮体内孔之间预留合适的转动间隙，确保轮体转动顺滑无卡滞，同时不会出现轴向窜动。这类小型脚轮虽然属于基础五金配件，但在设备整体结构中直接影响移动体验和驻停安全性，建模时需要还原各个部件的装配关系，包括丝杆与安装座的连接、回转支承的钢珠排布、刹车踏板的铰接结构、弹簧复位结构等细节，确保模型可以直接用于装配验证、运动仿真，提前排查安装干涉、运动卡滞等设计问题，减少实物打样的迭代次数。
