M12规格六角头螺栓结构设计

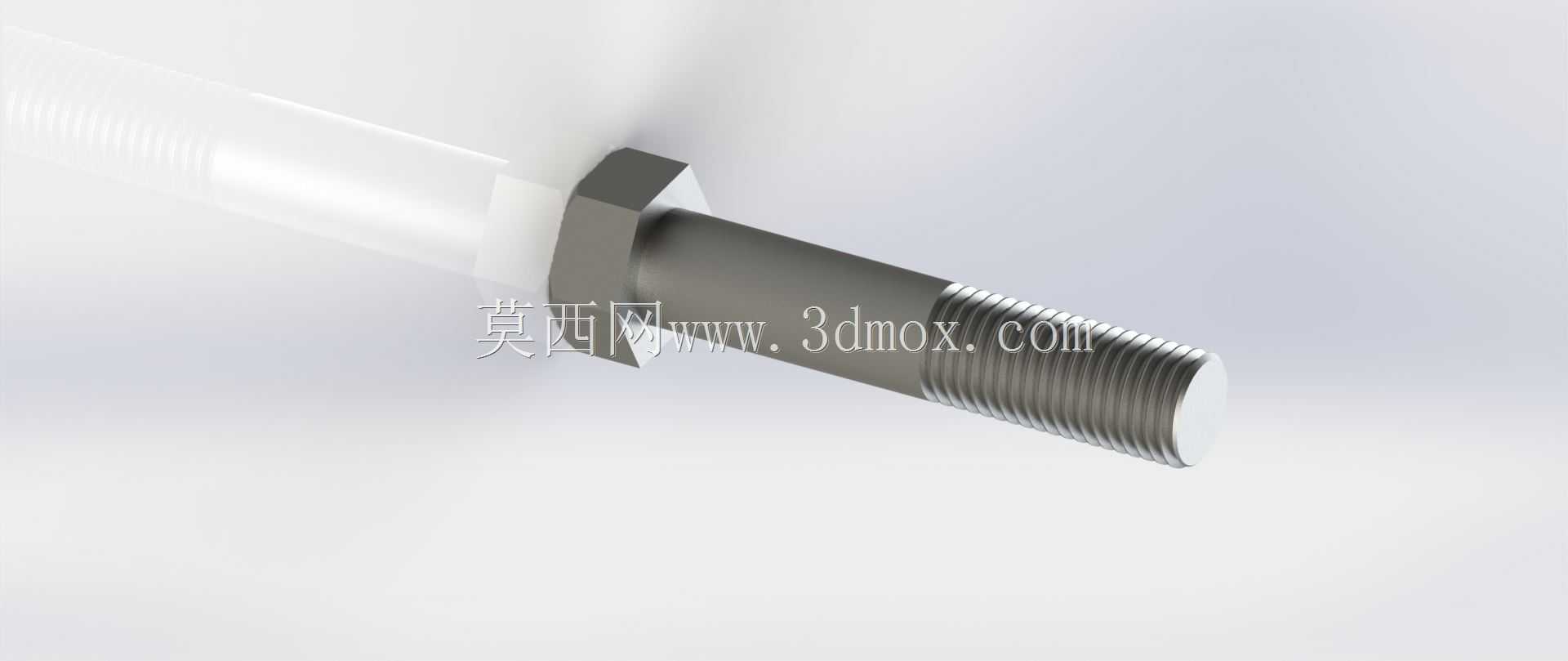

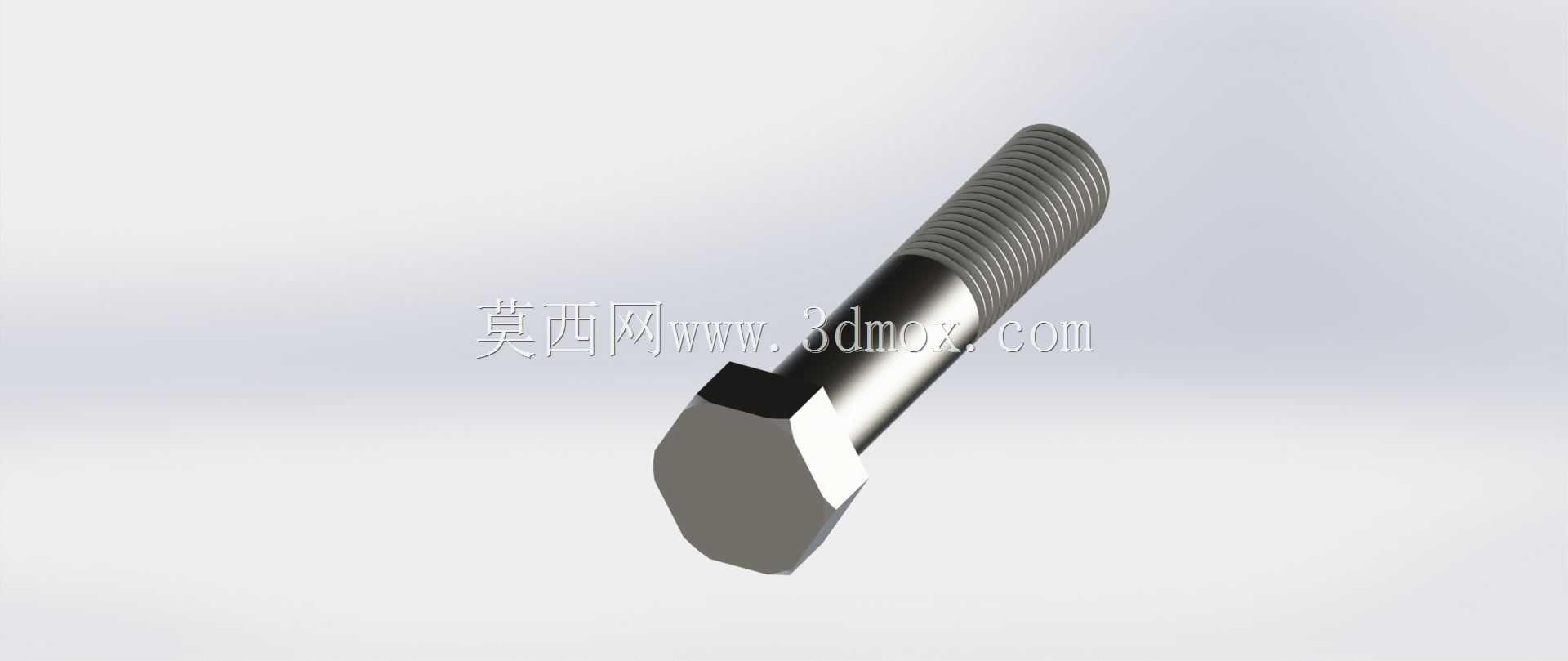

　　在各类机械结构的连接设计中，六角头螺栓是应用覆盖范围最广的可拆卸紧固元件，这款M12规格的六角螺栓，适配绝大多数中等载荷的设备连接场景，从普通的钣金机架拼装、工装夹具的模块固定，到中小型自动化设备的传动部件锁紧、输送线机架的型材拼接，都能看到这类规格螺栓的应用。做结构设计时选这类螺栓，首先要明确安装边界的尺寸约束：这款螺栓公称直径12mm，螺杆有效长度50mm，螺纹段采用1.75mm的标准粗牙螺距，对应的六角头部对边尺寸符合国标紧固件的通用公差要求，设计安装位时，六角头对应的沉孔或者扳手操作空间要预留足够，普通开口扳手或者套筒的操作回转半径不能小于18mm，避免装配时工具无法卡入头部，出现拧不动或者打滑刮伤头部棱角的问题。

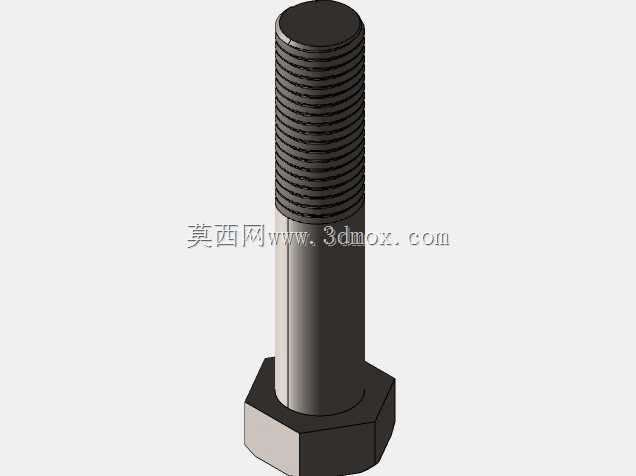

　　从功能特性上看，粗牙螺纹的设计让这款螺栓的装拆效率更高，不需要像细牙螺纹那样对准牙纹反复调整，单次拧入的导程更大，适合大批量装配的产线场景，同时粗牙螺纹的牙型强度更高，在承受一定的轴向拉力或者横向剪切力时，不容易出现滑牙失效的问题。螺杆部分做了半牙设计，也就是靠近六角头的一段是光杆结构，这段光杆的直径和螺纹大径保持一致，装配时光杆段可以穿过被连接件的通孔，起到一定的定位导向作用，避免两个被连接件出现错位偏移，当连接的两个部件需要保证同轴度时，光杆段和通孔的间隙配合能辅助定位，减少额外定位销的使用。设计这类螺栓的三维模型时，首先要严格遵循螺纹的牙型参数，不能随意更改螺距和牙型角，否则后续生成工程图或者做装配干涉检查时会出现偏差，

　　六角头部的倒角、螺杆末端的倒角都要按照实际加工工艺做出来，头部和螺杆衔接的位置要做合理的圆角过渡，避免应力集中——实际使用中螺栓断裂的位置大多出现在头部和螺杆的衔接处，这个位置的圆角如果做的太小，甚至做成直角，在承受交变载荷时很容易出现应力集中导致的疲劳断裂。实际选型时还要注意，这款50mm长度的螺栓，要计算被连接件的总厚度，加上垫片、弹垫的厚度，确保拧入螺纹孔之后的有效啮合长度在1倍到1.5倍公称直径之间，也就是12mm到18mm左右，如果啮合长度太短，螺纹的咬合牙数不足，受力时容易把螺纹牙剪断；如果啮合长度太长，不仅会造成螺纹孔加工的浪费，还可能出现螺栓拧到底之后仍然无法压紧被连接件的问题。在不同的应用场景下，

　　这类螺栓的搭配也有区别：如果是有振动的设备连接，比如振动输送机、冲压设备的机架连接，就要搭配弹簧垫圈或者防松螺母使用，避免长期振动导致螺栓松动回转；如果是需要经常拆卸的检修部位，就不要搭配自锁螺母，否则多次装拆之后防松性能会下降，反而影响连接可靠性。做三维装配的时候，要注意螺栓的光杆段和通孔之间要留0.2-0.5mm的间隙，不能做成零间隙配合，否则实际装配时因为零件的加工误差，螺栓根本穿不进去；螺纹段和内螺纹的配合要按照公差等级做合理的间隙设置，做运动仿真的时候不要把螺纹配合设置成刚性约束，否则仿真计算时容易出现过约束报错。很多新手建模的时候容易忽略螺栓头部的承压面设计，实际上六角头和被连接件接触的那个端面是有平面度要求的，建模时不要把这个面做的凹凸不平，否则压紧的时候会出现偏载，螺栓受到附加的弯曲应力，本来只需要承受轴向拉力，附加弯曲应力之后很容易在受力时断裂。另外，螺杆末端的倒角是为了装配时顺利对准螺纹孔，不会刮伤内螺纹的第一牙，这个倒角的角度一般是45度，尺寸大概1-2mm，不要做的太大或者太小，太大的话会减少末端螺纹的有效啮合牙数，太小的话起不到导向作用。在做设备的BOM统计时，这类标准件要明确标注规格、强度等级，不同强度等级的螺栓不能混用，比如8.8级和4.8级的螺栓虽然外形尺寸完全一样，但是抗拉强度和屈服强度差很多，如果在重载位置用了低强度等级的螺栓，很容易出现断裂失效，引发设备故障。
