钢制半牙外六角M8规格紧固件

　　在各类机械结构的连接场景里，这类半牙六角螺栓是应用频次极高的紧固元件，从小型仪器仪表的内部模组固定，到自动化生产线的机架拼接、工装夹具的组件锁紧，都能见到这类紧固件的身影。不同于全牙螺栓的设计，这款M8规格的半牙螺栓，光杆段与螺纹段的长度配比经过实际工况验证，光杆部分在安装时会穿过被连接件的光孔，当螺栓拧紧到位后，光杆段承担主要的径向剪切载荷，避免螺纹牙型受剪出现滑牙、断裂的失效问题，这一设计在承受横向交变载荷的连接场景中优势尤为明显，比如振动筛的侧板连接、小型输送机的导轨固定这类存在持续振动的工位，半牙结构的抗疲劳性能远优于同规格全牙螺栓。

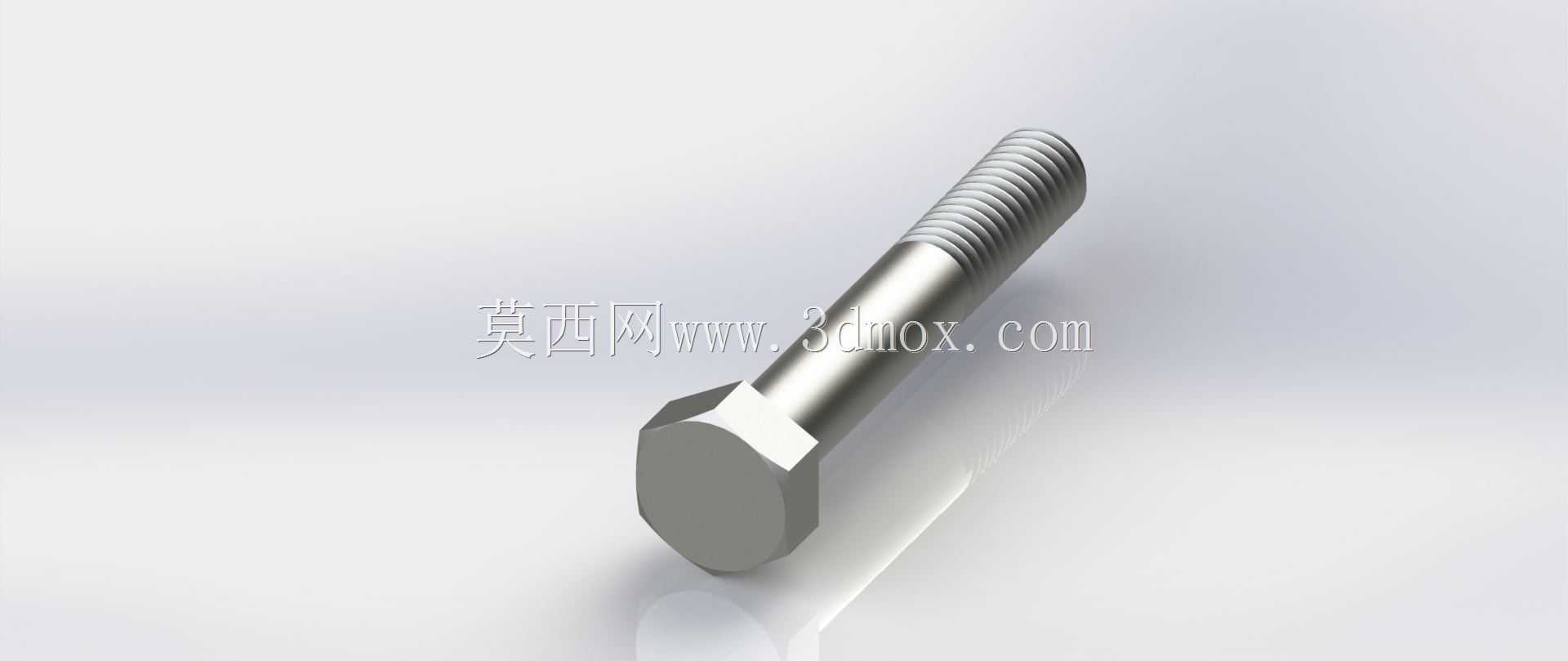

　　从设计逻辑来看，这款螺栓的六角头部尺寸严格遵循公制紧固件的通用公差要求，头部厚度与对边宽度匹配常规呆扳手、套筒扳手的夹持尺寸，现场装配时不需要定制特殊工具，普通M8规格的套筒即可完成拧紧作业，头部下方的支承面做了平整化处理，拧紧时不会刮伤被连接件的表面，同时能保证足够的压紧接触面积，降低接触面的压应力，避免软质被连接件（比如铝合金型材、工程塑料安装座）出现压溃变形。螺纹段的牙型采用普通公制粗牙设计，螺距为1.25mm，粗牙螺纹的导程更大，装配时的拧入效率更高，同时粗牙的牙型强度更高，在反复拆装的场景下不容易出现螺纹磨损，适合需要定期维护拆解的设备连接位置。

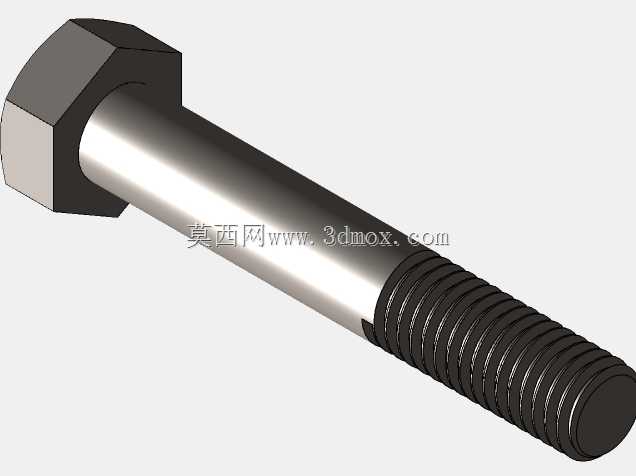

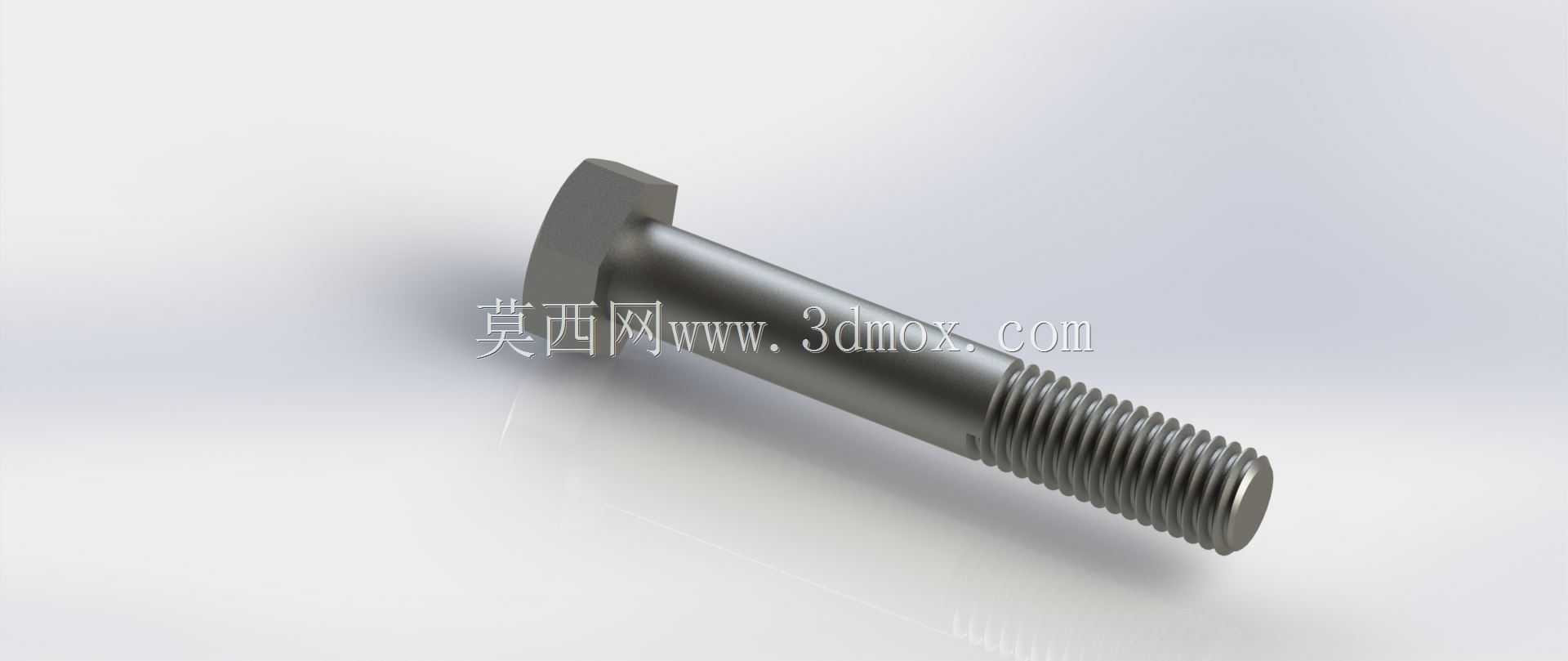

　　尺寸边界上，这款螺栓的公称直径为8mm，螺杆总长度为50mm，其中螺纹段长度约占总长度的三分之一，光杆段直径与螺纹大径保持一致，安装时需要注意被连接件的光孔直径建议设置为8.5-9mm，既保证螺栓能顺利穿入，又不会因为间隙过大导致连接定位偏移。螺栓末端做了倒角处理，穿入螺纹孔时能自动导正，不会出现螺纹错牙的问题，同时也能避免安装时锋利的末端划伤操作人员。材质选用常规中碳钢制作，表面做了氧化发黑处理，具备基础的防锈能力，在普通室内工况下不需要额外做表面防护即可使用，如果是在潮湿、有腐蚀介质的场景，也可以根据需求更换为镀锌或者不锈钢材质的同规格产品。

　　在实际选型过程中，需要根据被连接件的总厚度来确认螺栓的长度是否适配，当被连接件总厚度加上垫圈、螺母的厚度后，螺栓拧紧后需要露出2-3个牙距的螺纹长度，既保证螺纹啮合强度足够，又不会因为露出过长导致干涉其他运动部件。比如在仪器仪表的内部安装场景中，传感器模组的安装座厚度通常在30mm左右，加上平垫、弹垫的厚度，选用50mm长度的螺栓刚好能满足啮合长度要求，不会出现螺栓过长顶到内部电路板或者其他元件的问题。另外在安装时，拧紧力矩需要控制在合理范围内，M8规格的8.8级钢制螺栓推荐拧紧力矩在22-28N·m之间，力矩过大容易导致螺栓拉伸断裂，力矩过小则会导致预紧力不足，设备运行过程中因为振动出现螺母松脱的问题，必要时可以搭配弹垫、螺纹胶来提升防松性能。

　　这类标准紧固件的三维建模过程中，需要重点还原螺纹段的牙型细节、六角头部的倒角、末端的倒角特征，在做装配仿真时，才能准确模拟螺栓穿入、拧紧的全过程，避免干涉检查时出现误判。同时光杆段与螺纹段的同轴度公差需要在建模时做合理设定，保证模型导入装配体后，螺栓能顺利穿过同轴的安装孔，不会出现因为建模误差导致的虚拟装配卡滞问题。对于结构设计人员来说，这类标准件不需要单独出加工图纸，直接选用对应规格的标准件即可，建模时准确还原外形尺寸，就能在工程图中自动生成对应的物料清单，减少后续生产采购的核对工作量。
