外六角M20规格100mm长度紧固螺栓

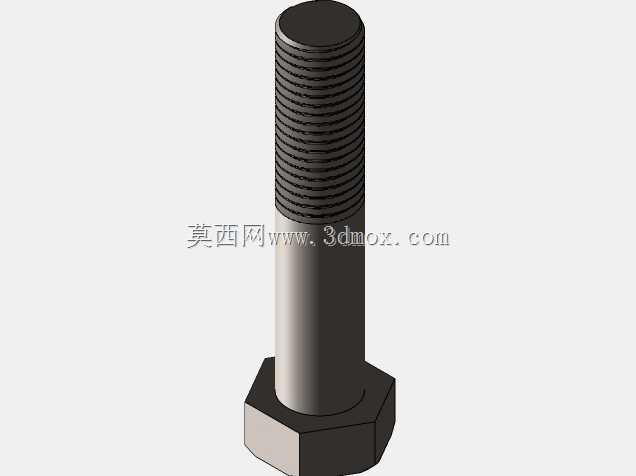

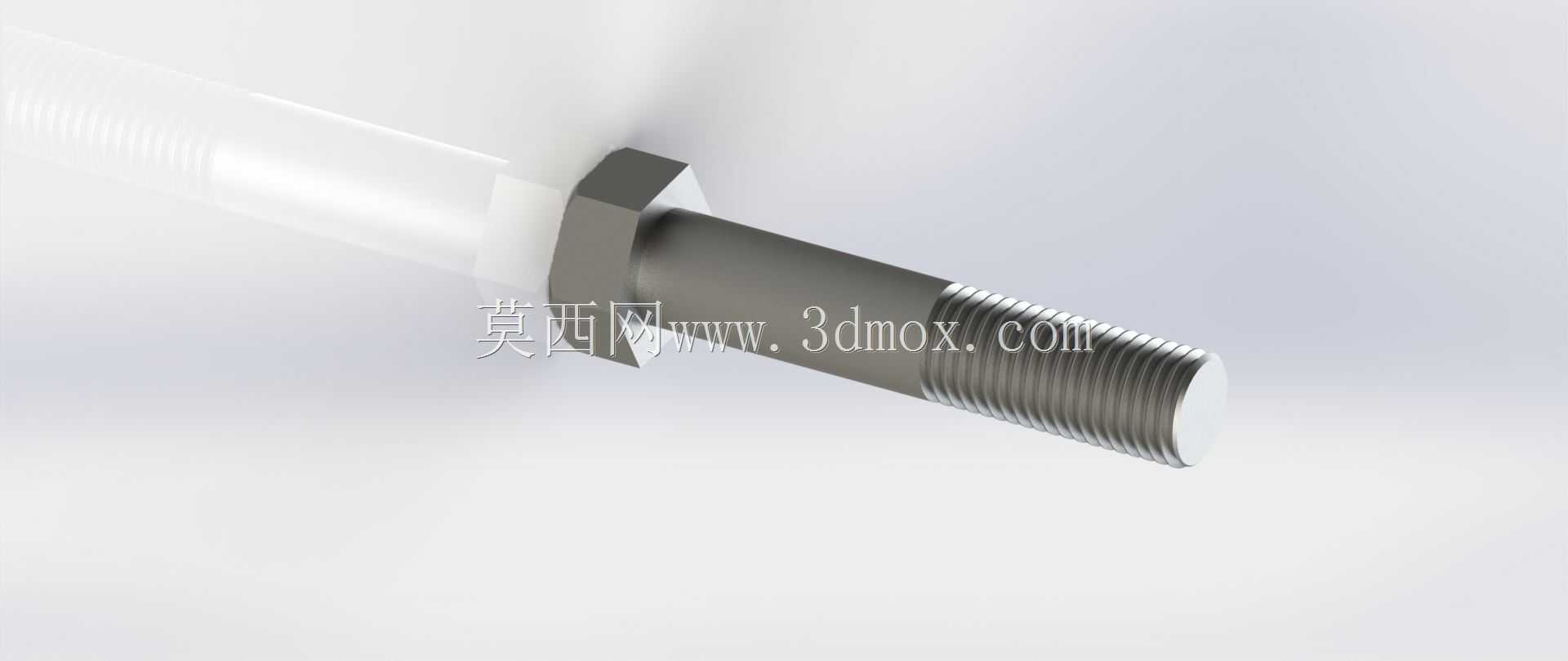

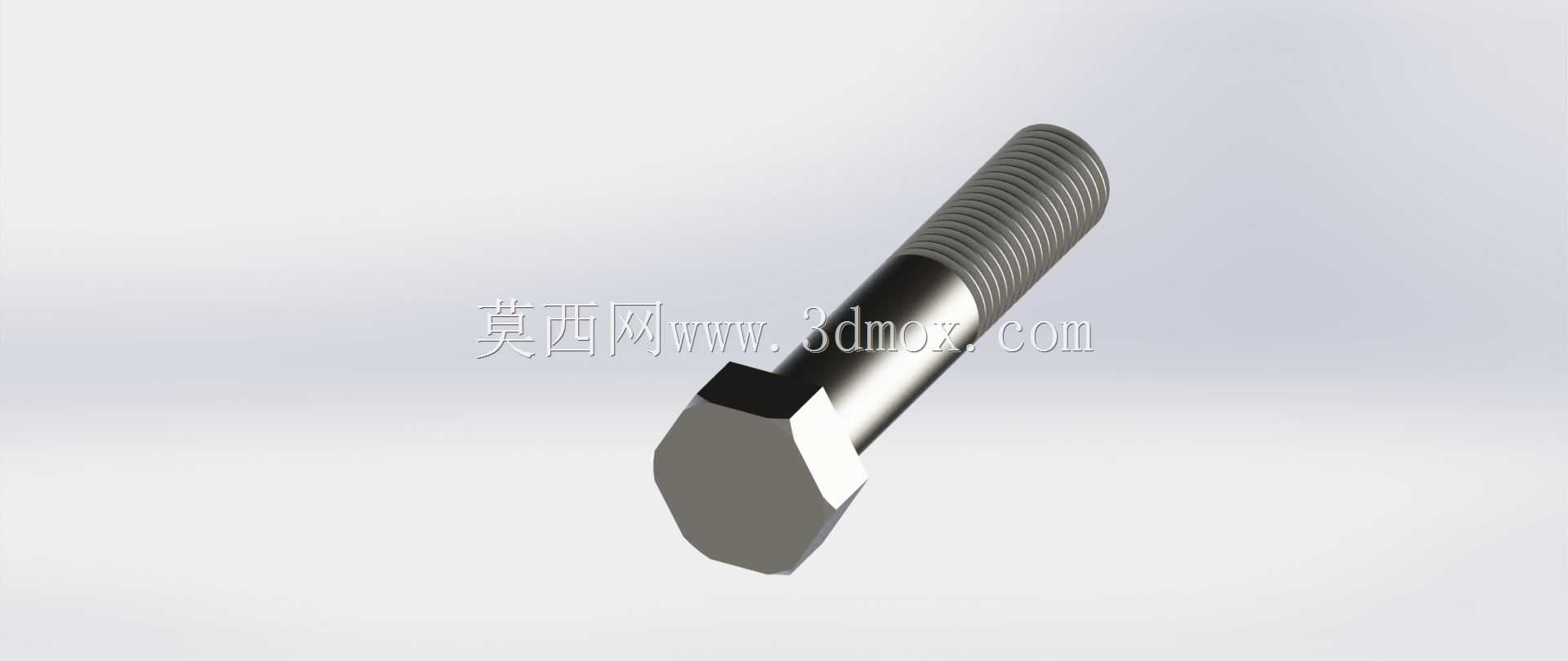

　　在重型钢结构机架拼接、大型输送设备机架装配、工业减速机壳体合装这类需要大预紧力的连接场景中，M20规格的外六角螺栓是应用频次极高的紧固元件，这类螺栓的设计完全围绕大载荷下的连接可靠性展开，没有多余的装饰性结构，每一处尺寸都对应明确的工程使用需求。从结构设计逻辑来看，这款螺栓采用六角头设计，核心是适配常规开口扳手、套筒扳手的施力需求，六角形的六个受力面可以在扳手转动时提供稳定的受力支点，即使在安装空间受限、扳手只能小角度往复转动的场景下，也能通过调换扳手卡合角度完成拧紧作业，相比方头螺栓，六角头的转动适配角度更小，更适合设备内部局促的安装空间。螺栓的杆部采用半螺纹设计，靠近螺栓头的光杆段直径与螺纹大径保持一致，

　　当被连接件的通孔穿过光杆段时，光杆部分可以承受横向剪切载荷，避免螺纹牙型直接承受剪切力导致的螺纹变形、连接失效，这一设计在存在振动载荷的设备连接中尤为关键——比如振动输送机的机架连接、破碎机侧板的拼接，横向交变载荷会持续作用在螺栓杆部，光杆段的大截面抗剪能力远高于螺纹段，能大幅降低螺栓断裂的风险。螺纹段的长度经过匹配设计，当螺栓穿过总厚度不超过70mm的被连接件后，露出的螺纹段可以配合平垫、弹垫以及六角螺母完成锁紧，预留的螺纹长度既保证螺母能完全旋合达到额定预紧力，又不会因为螺纹过长导致螺母旋合到位后仍有多余螺纹外露，避免安装过程中多余螺纹磕碰变形、或是积留杂物影响后续拆卸。从安装边界来看，

　　这款螺栓的六角头对边尺寸符合国标紧固件的对应要求，设计安装孔位时，被连接件的通孔直径需要预留0.5-1mm的装配间隙，方便螺栓顺利穿入，同时六角头的外接圆直径决定了安装沉孔的最小尺寸，如果需要将螺栓头埋入被连接件表面，沉孔的直径必须大于六角头外接圆，深度要覆盖螺栓头厚度加上平垫的厚度，避免螺栓头突出表面影响其他部件的装配。螺栓头部与杆部的过渡位置采用圆角过渡，避免直角位置的应力集中，在承受冲击载荷时，圆角可以分散应力流，降低头部与杆部连接位置断裂的风险，这一细节在重载冲击场景下的连接中至关重要，很多现场螺栓断裂的故障，都源于过渡位置应力集中加上交变载荷的持续作用。在实际选型应用中，这款螺栓适合需要8.8级及以上强度等级的连接场景，

　　装配时需要根据连接要求的预紧力控制拧紧扭矩，避免扭矩过大导致螺栓屈服拉长，或是扭矩不足导致连接松动。不同于全螺纹螺栓，半螺纹设计的光杆段在穿入铰制孔时，还可以起到定位销的作用，辅助固定两个被连接件的相对位置，减少装配过程中的对位调整工作量，在工装夹具的基板拼接、大型设备的底座安装中，这种兼具定位和紧固作用的螺栓可以有效提升装配效率。螺纹部分的牙型采用标准公制粗牙设计，螺距适配常规M20螺母，不需要定制特殊规格的配套紧固件，现场维护时可以快速找到替换件，降低设备运维的配件储备成本。螺栓末端的倒角设计可以在穿入螺母时起到导向作用，即使螺纹与螺母存在小幅角度偏差，倒角也能引导螺母顺利旋入螺纹段，提升现场装配的速度，尤其是在高空作业、视线受限的安装场景下，末端导向倒角能大幅降低对位难度，减少安装辅助时间。
